■最高仕様圧力 70.0MPa の超高圧用カプラー
・超高圧用として04～08サイズまでは70.0MPaまで保持。
■着脱時の空気混入量と流体のこぼれ量が少ないフラッシュバルブ機構を採用。
■着脱操作が簡単な押し込むだけのプッシュ・トゥ・コネクト方式を採用。
■カプラーは単体で圧力をかけて使用することが可能です。
共通仕様
| 本体材質 | 炭素鋼 |
|---|---|
| シール材質 | NBR |
| 使用流体 | 鉱物性一般作動油、水、薬品類 |
| 使用温度範囲 | -30℃～+93℃ |
ニッタ

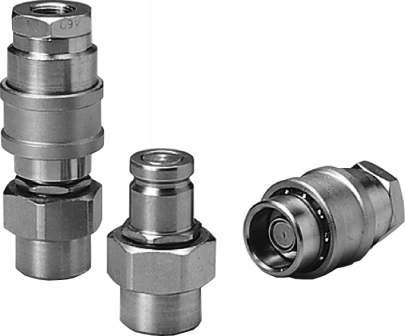

Q.D.C.（カプラー＆ニップル）｜71シリーズ 超高圧用カプラー
詳細仕様
12件の型式
-

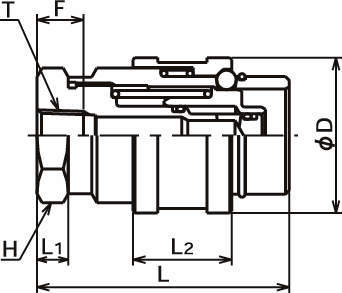

カプラ（71C6）
-

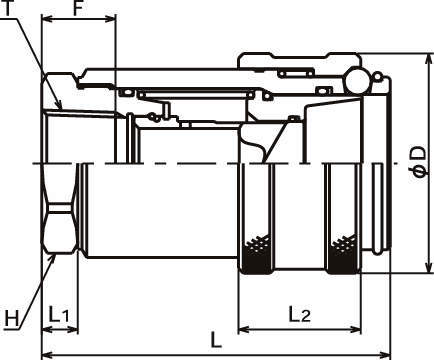

カプラ（71C16）
-

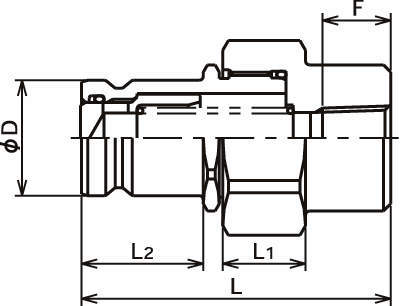

ニップル（71N6）
-

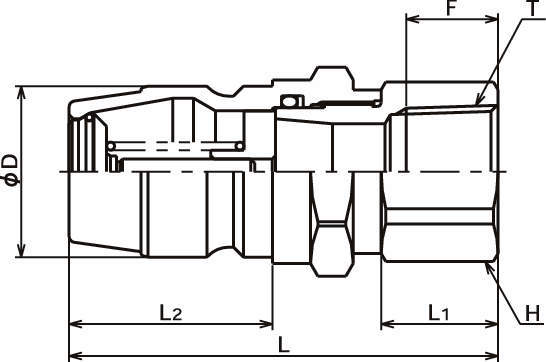

ニップル（71N16）
| 型式 | 形状 |
本体 材質 |
ねじ形状 |
最高 使用圧力 (MPa) |
ねじサイズ T |
D (mm) |
F (mm) |
H (mm) |
L (mm) |
L1 (mm) |
L2 (mm) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 71C6-4F | カプラ | 炭素鋼 | メスねじ | 70.0 | Rc1/4 | 40 | 12 | 30 | 65 | 8 | 25.5 | 324 |
| 71C6-6F | カプラ | 炭素鋼 | メスねじ | 70.0 | Rc3/8 | 40 | 12 | 30 | 65 | 8 | 25.5 | 314 |
| 71C6-8F | カプラ | 炭素鋼 | メスねじ | 70.0 | Rc1/2 | 40 | 16 | 30 | 79 | 22 | 25.5 | 472 |
| 71C16-12F | カプラ | 炭素鋼 | メスねじ | 35.0 | Rc3/4 | 70 | 20 | 50 | 109 | 11 | 38 | 1600 |
| 71C16-16F | カプラ | 炭素鋼 | メスねじ | 35.0 | Rc1 | 70 | 23 | 50 | 109 | 11 | 38 | 1500 |
| 71C16-20F | カプラ | 炭素鋼 | メスねじ | 35.0 | Rc1 1/4 | 70 | 24 | 55 | 129 | 32 | 38 | 1510 |
| 71N6-4F | ニップル | 炭素鋼 | メスねじ | 70.0 | Rc1/4 | 23.5 | 12 | 36 | 63.5 | 17 | 25 | 252 |
| 71N6-6F | ニップル | 炭素鋼 | メスねじ | 70.0 | Rc3/8 | 23.5 | 12 | 36 | 63.5 | 17 | 25 | 235 |
| 71N6-8F | ニップル | 炭素鋼 | メスねじ | 70.0 | Rc1/2 | 23.5 | 16 | 36 | 63.5 | 17 | 25 | 216 |
| 71N16-12F | ニップル | 炭素鋼 | メスねじ | 35.0 | Rc3/4 | 43 | 18 | 41 | 88 | 9 | 51 | 518 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 71C6-4F | 71C6-4F | P | 19,818 | 在庫品 | お問合 |
| 71C6-6F | 71C6-6F | P | 19,818 | 在庫品 | お問合 |
| 71C6-8F | 71C6-8F | P | 21,168 | 在庫品 | お問合 |
| 71C16-12F | 71C16-12F | P | 36,606 | - | お問合 |
| 71C16-16F | 71C16-16F | P | 36,606 | 在庫品 | お問合 |
| 71C16-20F | 71C16-20F | P | 48,750 | 在庫品 | お問合 |
| 71N6-4F | 71N6-4F | P | 11,047 | 在庫品 | お問合 |
| 71N6-6F | 71N6-6F | P | 11,047 | 在庫品 | お問合 |
| 71N6-8F | 71N6-8F | P | 11,891 | 在庫品 | お問合 |
| 71N16-12F | 71N16-12F | P | 21,087 | 在庫品 | お問合 |
