一般空気圧用プッシュワン継手（難燃性）
・チューブはプッシュワン接続です。
・無電解ニッケルめっき処理を施しています。
・難燃性樹脂(UL94規格V-0相当)採用。
・Rねじ部にシール加工。
共通仕様
| シリーズ | プッシュワンEシリーズ |
|---|---|
| 使用流体 | 空気、水 |
| 使用温度範囲：空気 | -20℃～+80℃ |
| 使用温度範囲：水 | 0℃～+40℃ |
| 最高使用圧力 | 1.0MPa |
| 負圧性能 | -99.975kPa |
ニッタ
一般空気圧用プッシュワン継手 [ Eシリーズ ] 45°エルボ E45L
詳細仕様
17件の型式

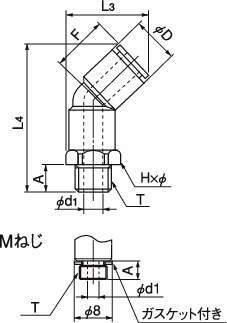

| 型式 | 形状 | タイプ |
適用 チューブ外径 |
ねじサイズ T |
L3 (mm) |
L4 (mm) |
A (mm) |
チューブ挿入長さ F (mm) |
二面幅(mm) |
D (mm) |
d1 (mm) |
最小内径 (mm) |
有効断面積 (mm2) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H×φ | ||||||||||||||
| E45L4-M5 | 45°エルボ | ミリサイズ | 4mm | M5×0.8 | 19.7 | 34.4 | 4.0 | 13 | 10.0×11.0 | 9.8 | 2.0 | 2.0 | 3.0 | 7 |
| E45L4-PT1/8 | 45°エルボ | ミリサイズ | 4mm | R1/8 | 19.7 | 36.9 | 8.0 | 13 | 10.0×11.0 | 9.8 | 5.0 | 3.0 | 4.0 | 9 |
| E45L4-PT1/4 | 45°エルボ | ミリサイズ | 4mm | R1/4 | 21.9 | 40.9 | 11.0 | 13 | 14.0×15.4 | 9.8 | 7.0 | 3.0 | 4.0 | 16 |
| E45L6-M5 | 45°エルボ | ミリサイズ | 6mm | M5×0.8 | 22.4 | 38.6 | 4.0 | 15 | 12.0×13.0 | 12.6 | 2.0 | 2.0 | 3.5 | 10 |
| E45L6-PT1/8 | 45°エルボ | ミリサイズ | 6mm | R1/8 | 22.4 | 41.1 | 8.0 | 15 | 12.0×13.0 | 12.6 | 5.0 | 5.0 | 12.0 | 12 |
| E45L6-PT1/4 | 45°エルボ | ミリサイズ | 6mm | R1/4 | 23.6 | 45.1 | 11.0 | 15 | 14.0×15.4 | 12.6 | 7.0 | 5.0 | 12.0 | 18 |
| E45L6-PT3/8 | 45°エルボ | ミリサイズ | 6mm | R3/8 | 25.2 | 46.1 | 12.0 | 15 | 17.0×18.5 | 12.6 | 9.0 | 5.0 | 12.0 | 26 |
| E45L8-PT1/8 | 45°エルボ | ミリサイズ | 8mm | R1/8 | 25.5 | 44.0 | 8.0 | 16 | 14.0×15.4 | 14.6 | 5.0 | 5.0 | 18.5 | 15 |
| E45L8-PT1/4 | 45°エルボ | ミリサイズ | 8mm | R1/4 | 25.5 | 48.0 | 11.0 | 16 | 14.0×15.4 | 14.6 | 7.0 | 7.0 | 23.0 | 20 |
| E45L8-PT3/8 | 45°エルボ | ミリサイズ | 8mm | R3/8 | 27.0 | 49.0 | 12.0 | 16 | 17.0×18.5 | 14.6 | 9.0 | 7.0 | 23.0 | 28 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| E45L4-M5 | E45L4-M5 | P | 332 | - | 在庫品 |
| E45L4-PT1/8 | E45L4-PT1/8 | P | 310 | 在庫品 | 在庫品 |
| E45L4-PT1/4 | E45L4-PT1/4 | P | 347 | - | 在庫品 |
| E45L6-M5 | E45L6-M5 | P | 360 | 在庫品 | 在庫品 |
| E45L6-PT1/8 | E45L6-PT1/8 | P | 319 | 在庫品 | 在庫品 |
| E45L6-PT1/4 | E45L6-PT1/4 | P | 347 | 在庫品 | 在庫品 |
| E45L6-PT3/8 | E45L6-PT3/8 | P | 398 | - | 在庫品 |
| E45L8-PT1/8 | E45L8-PT1/8 | P | 398 | 在庫品 | 在庫品 |
| E45L8-PT1/4 | E45L8-PT1/4 | P | 398 | 在庫品 | 在庫品 |
| E45L8-PT3/8 | E45L8-PT3/8 | P | 437 | 在庫品 | 在庫品 |
