一般空気圧用プッシュワン継手（難燃性）
・チューブはプッシュワン接続です。
・無電解ニッケルめっき処理を施しています。
・難燃性樹脂(UL94規格V-0相当)採用。
・Rねじ部にシール加工。
共通仕様
| シリーズ | プッシュワンEシリーズ |
|---|---|
| 使用流体 | 空気、水 |
| 使用温度範囲：空気 | -20℃～+80℃ |
| 使用温度範囲：水 | 0℃～+40℃ |
| 最高使用圧力 | 1.0MPa |
| 負圧性能 | -99.975kPa |
ニッタ
一般空気圧用プッシュワン継手 [ Eシリーズ ] ユニバーサルブランチエルボ ELYB
詳細仕様
5件の型式

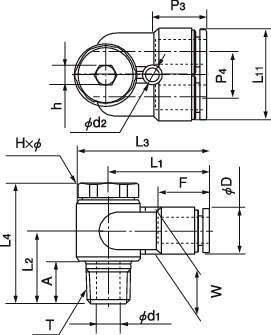

| 型式 | 形状 | タイプ |
適用 チューブ外径 |
ねじサイズ T |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
L11 (mm) |
A (mm) |
チューブ挿入長さ F (mm) |
二面幅(mm) |
P3 (mm) |
P4 (mm) |
W (mm) |
D (mm) |
d1 (mm) |
d2 (mm) |
有効断面積 (mm2) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H×φ | h | ||||||||||||||||||||
| ELYB6-PT1/8 | ユニバーサルブランチエルボ | ミリサイズ | 6mm | R1/8 | 26.1 | 17.5 | 33.1 | 30.0 | 24.8 | 8.0 | 15 | 13.0×14.0 | 5.0 | 14.8 | 12.2 | 12.6 | 12.6 | 5 | 4.2 | - | 25 |
| ELYB6-PT1/4 | ユニバーサルブランチエルボ | ミリサイズ | 6mm | R1/4 | 29.0 | 22.9 | 38.7 | 37.5 | 24.8 | 11.0 | 15 | 17.0×18.3 | 6.0 | 14.8 | 12.2 | 12.6 | 12.6 | 7 | 4.2 | - | 46 |
| ELYB8-PT1/4 | ユニバーサルブランチエルボ | ミリサイズ | 8mm | R1/4 | 30.6 | 22.9 | 40.3 | 37.5 | 28.8 | 11.0 | 16 | 17.0×18.3 | 6.0 | 16.4 | 14.2 | 14.6 | 14.6 | 7 | 4.2 | - | 49 |
| ELYB10-PT1/4 | ユニバーサルブランチエルボ | ミリサイズ | 10mm | R1/4 | 34.9 | 23.4 | 46.9 | 39.5 | 35.0 | 11.0 | 19 | 21.0×22.6 | 8.0 | 18.4 | 17.5 | 17.5 | 17.5 | 7 | 4.2 | - | 78 |
| ELYB10-PT3/8 | ユニバーサルブランチエルボ | ミリサイズ | 10mm | R3/8 | 34.9 | 24.4 | 46.9 | 40.5 | 35.0 | 12.0 | 19 | 21.0×22.6 | 8.0 | 18.4 | 17.5 | 17.5 | 17.5 | 9 | 4.2 | - | 80 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| ELYB6-PT1/8 | ELYB6-PT1/8 | P | 940 | - | 在庫品 |
| ELYB6-PT1/4 | ELYB6-PT1/4 | P | 1,060 | 在庫品 | 在庫品 |
| ELYB8-PT1/4 | ELYB8-PT1/4 | P | 1,210 | 在庫品 | 在庫品 |
| ELYB10-PT1/4 | ELYB10-PT1/4 | P | 1,320 | - | 在庫品 |
| ELYB10-PT3/8 | ELYB10-PT3/8 | P | 1,350 | - | 在庫品 |
