一般空気圧用プッシュワン継手（難燃性）
・チューブはプッシュワン接続です。
・無電解ニッケルめっき処理を施しています。
・難燃性樹脂(UL94規格V-0相当)採用。
・Rねじ部にシール加工。
共通仕様
| シリーズ | プッシュワンEシリーズ |
|---|---|
| 使用流体 | 空気、水 |
| 使用温度範囲：空気 | -20℃～+80℃ |
| 使用温度範囲：水 | 0℃～+40℃ |
| 最高使用圧力 | 1.0MPa |
| 負圧性能 | -99.975kPa |
ニッタ
一般空気圧用プッシュワン継手 [ Eシリーズ ] Yジョイント EY

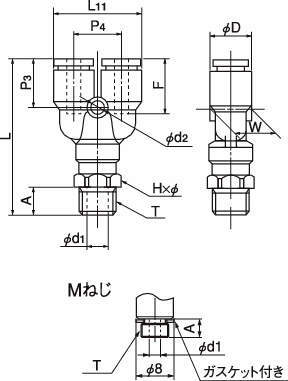

詳細仕様
28件の型式
| 型式 | 形状 | タイプ |
適用 チューブ外径 |
ねじサイズ T |
L (mm) |
L11 (mm) |
A (mm) |
チューブ挿入長さ F (mm) |
二面幅 H×φ (mm) |
P3 (mm) |
P4 (mm) |
W (mm) |
D (mm) |
d1 (mm) |
d2 (mm) |
最小内径 (mm) |
有効断面積 (mm2) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| EY4-M5 | Yジョイント | ミリサイズ | 4mm | M5×0.8 | 37.9 | 20.8 | 4.0 | 13 | 10.0×11.0 | 13.5 | 11.0 | 9.8 | 9.8 | 2 | 3.2 | 2 | 2.5 | 9 |
| EY4-PT1/8 | Yジョイント | ミリサイズ | 4mm | R1/8 | 40.4 | 20.8 | 8.0 | 13 | 10.0×11.0 | 13.5 | 11.0 | 9.8 | 9.8 | 5 | 3.2 | 3 | 3.5 | 11 |
| EY4-PT1/4 | Yジョイント | ミリサイズ | 4mm | R1/4 | 44.4 | 20.8 | 11.0 | 13 | 14.0×15.4 | 13.5 | 11.0 | 9.8 | 9.8 | 7 | 3.2 | 3 | 3.5 | 18 |
| EY6-M5 | Yジョイント | ミリサイズ | 6mm | M5×0.8 | 41.3 | 24.8 | 4.0 | 15 | 12.0×13.0 | 14.7 | 12.2 | 12.5 | 12.6 | 2 | 4.2 | 2 | 2.5 | 13 |
| EY6-PT1/8 | Yジョイント | ミリサイズ | 6mm | R1/8 | 43.8 | 24.8 | 8.0 | 15 | 12.0×13.0 | 14.7 | 12.2 | 12.5 | 12.6 | 5 | 4.2 | 5 | 9 | 15 |
| EY6-PT1/4 | Yジョイント | ミリサイズ | 6mm | R1/4 | 47.8 | 24.8 | 11.0 | 15 | 14.0×15.4 | 14.7 | 12.2 | 12.5 | 12.6 | 7 | 4.2 | 5 | 9 | 22 |
| EY6-PT3/8 | Yジョイント | ミリサイズ | 6mm | R3/8 | 48.8 | 24.8 | 12.0 | 15 | 17.0×18.5 | 14.7 | 12.2 | 12.5 | 12.6 | 9 | 4.2 | 5 | 9 | 30 |
| EY8-PT1/8 | Yジョイント | ミリサイズ | 8mm | R1/8 | 46.9 | 28.8 | 8.0 | 16 | 14.0×15.4 | 16.4 | 14.2 | 14.6 | 14.6 | 5 | 4.2 | 5 | 17.5 | 20 |
| EY8-PT1/4 | Yジョイント | ミリサイズ | 8mm | R1/4 | 50.9 | 28.8 | 11.0 | 16 | 14.0×15.4 | 16.4 | 14.2 | 14.6 | 14.6 | 7 | 4.2 | 7 | 20 | 25 |
| EY8-PT3/8 | Yジョイント | ミリサイズ | 8mm | R3/8 | 51.9 | 28.8 | 12.0 | 16 | 17.0×18.5 | 16.4 | 14.2 | 14.6 | 14.6 | 9 | 4.2 | 7 | 20 | 33 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| EY4-M5 | EY4-M5 | P | 506 | - | 在庫品 |
| EY4-PT1/8 | EY4-PT1/8 | P | 456 | 在庫品 | 在庫品 |
| EY4-PT1/4 | EY4-PT1/4 | P | 473 | 在庫品 | 在庫品 |
| EY6-M5 | EY6-M5 | P | 566 | 在庫品 | 在庫品 |
| EY6-PT1/8 | EY6-PT1/8 | P | 495 | 在庫品 | 在庫品 |
| EY6-PT1/4 | EY6-PT1/4 | P | 511 | 在庫品 | 在庫品 |
| EY6-PT3/8 | EY6-PT3/8 | P | 583 | 在庫品 | 在庫品 |
| EY8-PT1/8 | EY8-PT1/8 | P | 544 | 在庫品 | 在庫品 |
| EY8-PT1/4 | EY8-PT1/4 | P | 561 | 在庫品 | 在庫品 |
| EY8-PT3/8 | EY8-PT3/8 | P | 588 | 在庫品 | 在庫品 |
