一般空気圧用プッシュワン継手（難燃性）
・チューブはプッシュワン接続です。
・無電解ニッケルめっき処理を施しています。
・難燃性樹脂(UL94規格V-0相当)採用。
・Rねじ部にシール加工。
共通仕様
| シリーズ | プッシュワンEシリーズ |
|---|---|
| 使用流体 | 空気、水 |
| 使用温度範囲：空気 | -20℃～+80℃ |
| 使用温度範囲：水 | 0℃～+40℃ |
| 最高使用圧力 | 1.0MPa |
| 負圧性能 | -99.975kPa |
ニッタ
一般空気圧用プッシュワン継手 [ Eシリーズ ] サービスティー EST
詳細仕様
29件の型式

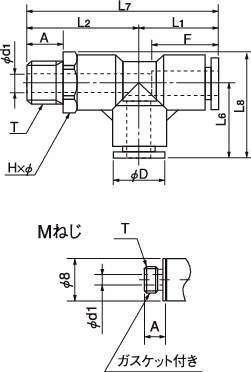

| 型式 | 形状 | タイプ |
適用 チューブ外径 |
ねじサイズ T |
L1 (mm) |
L2 (mm) |
L6 (mm) |
L7 (mm) |
L8 (mm) |
A (mm) |
チューブ挿入長さ F (mm) |
二面幅(mm) |
D (mm) |
d1 (mm) |
最小内径 (mm) |
有効断面積 (mm2) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H×φ | |||||||||||||||||
| EST4-M5 | サービスティー | ミリサイズ | 4mm | M5×0.8 | 17.2 | 20.2 | 17.2 | 37.4 | 22.1 | 4.0 | 13 | 10.0×11.0 | 9.8 | 2 | 2 | 3 | 8 |
| EST4-PT1/8 | サービスティー | ミリサイズ | 4mm | R1/8 | 17.2 | 22.7 | 17.2 | 39.9 | 22.1 | 8.0 | 13 | 10.0×11.0 | 9.8 | 5 | 3 | 4 | 10 |
| EST4-PT1/4 | サービスティー | ミリサイズ | 4mm | R1/4 | 17.2 | 26.7 | 17.2 | 43.9 | 24.9 | 11.0 | 13 | 14.0×15.4 | 9.8 | 7 | 3 | 4 | 18 |
| EST6-M5 | サービスティー | ミリサイズ | 6mm | M5×0.8 | 18.5 | 22.7 | 18.5 | 41.2 | 25.0 | 4.0 | 15 | 12.0×13.0 | 12.6 | 2 | 2 | 3.5 | 12 |
| EST6-PT1/8 | サービスティー | ミリサイズ | 6mm | R1/8 | 18.5 | 25.2 | 18.5 | 43.7 | 25.0 | 8.0 | 15 | 12.0×13.0 | 12.6 | 5 | 5 | 12 | 14 |
| EST6-PT1/4 | サービスティー | ミリサイズ | 6mm | R1/4 | 18.5 | 29.2 | 18.5 | 47.7 | 26.2 | 11.0 | 15 | 14.0×15.4 | 12.6 | 7 | 5 | 12 | 21 |
| EST6-PT3/8 | サービスティー | ミリサイズ | 6mm | R3/8 | 18.5 | 30.2 | 18.5 | 48.7 | 27.8 | 12.0 | 15 | 17.0×18.5 | 12.6 | 9 | 5 | 12 | 29 |
| EST8-PT1/8 | サービスティー | ミリサイズ | 8mm | R1/8 | 20.7 | 26.2 | 20.7 | 46.9 | 28.4 | 8.0 | 16 | 14.0×15.4 | 14.6 | 5 | 5 | 18.5 | 18 |
| EST8-PT1/4 | サービスティー | ミリサイズ | 8mm | R1/4 | 20.7 | 30.2 | 20.7 | 50.9 | 28.4 | 11.0 | 16 | 14.0×15.4 | 14.6 | 7 | 7 | 23 | 24 |
| EST8-PT3/8 | サービスティー | ミリサイズ | 8mm | R3/8 | 20.7 | 31.2 | 20.7 | 51.9 | 30.0 | 12.0 | 16 | 17.0×18.5 | 14.6 | 9 | 7 | 23 | 32 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| EST4-M5 | EST4-M5 | P | 510 | - | 在庫品 |
| EST4-PT1/8 | EST4-PT1/8 | P | 442 | - | 在庫品 |
| EST4-PT1/4 | EST4-PT1/4 | P | 472 | 在庫品 | 在庫品 |
| EST6-M5 | EST6-M5 | P | 540 | - | 在庫品 |
| EST6-PT1/8 | EST6-PT1/8 | P | 472 | 在庫品 | 在庫品 |
| EST6-PT1/4 | EST6-PT1/4 | P | 484 | 在庫品 | 在庫品 |
| EST6-PT3/8 | EST6-PT3/8 | P | 524 | 在庫品 | 在庫品 |
| EST8-PT1/8 | EST8-PT1/8 | P | 547 | 在庫品 | 在庫品 |
| EST8-PT1/4 | EST8-PT1/4 | P | 549 | 在庫品 | 在庫品 |
| EST8-PT3/8 | EST8-PT3/8 | P | 584 | 在庫品 | 在庫品 |
