一般空気圧用プッシュワン継手 [ Eシリーズ ] ユニオンコネクタ EUC

一般空気圧用プッシュワン継手（難燃性）

・チューブはプッシュワン接続です。
・無電解ニッケルめっき処理を施しています。
・難燃性樹脂(UL94規格V-0相当)採用。

: #チューブ継手; #継手

共通仕様

シリーズ	プッシュワンEシリーズ
使用流体	空気、水
使用温度範囲：空気	-20℃～+80℃
使用温度範囲：水	0℃～+40℃
最高使用圧力	1.0MPa
負圧性能	-99.975kPa

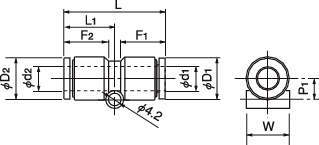

寸法図
カタログ・チラシ

断面構造図

詳細仕様

前へ

次へ

14件中 1-10件
表示件数

仕様
価格・納期

14件の型式

型式	形状	タイプ	適用チューブ外径		L (mm)	L₁ (mm)	P₁ (mm)	チューブ挿入長さ(mm)		D₁ (mm)	D₂ (mm)	W (mm)	最小内径 (mm)	有効断面積 (mm²)	質量 (g)
			d₁	d₂				F₁	F₂
			d₁	d₂				F₁	F₂
EUC4	ユニオンコネクタ	ミリサイズ	4mm	4mm	31.8	15.9	5.0	13	13	9.8	9.8	9.7	4.0	3.5	4
EUC4-6	ユニオンコネクタ	ミリサイズ	4mm	6mm	32.7	16.8	6.0	13	15	9.8	12.6	12.5	3.0	3.5	5
EUC6	ユニオンコネクタ	ミリサイズ	6mm	6mm	33.6	16.8	6.0	15	15	12.6	12.6	12.5	6.0	12.5	6
EUC6-8	ユニオンコネクタ	ミリサイズ	6mm	8mm	34.7	17.9	7.0	15	16	12.6	14.6	14.5	5.0	11.5	7
EUC8	ユニオンコネクタ	ミリサイズ	8mm	8mm	35.8	17.9	7.0	16	16	14.6	14.6	14.5	8.0	28	8
EUC8-10	ユニオンコネクタ	ミリサイズ	8mm	10mm	38.8	20.9	8.5	16	19	14.6	17.5	17.5	7.0	31.5	11
EUC10	ユニオンコネクタ	ミリサイズ	10mm	10mm	41.7	20.9	8.5	19	19	17.5	17.5	17.5	14.0	45	14
EUC10-12	ユニオンコネクタ	ミリサイズ	10mm	12mm	42.7	21.8	9.8	19	20	17.5	20.0	20.0	9.0	53	17
EUC12	ユニオンコネクタ	ミリサイズ	12mm	12mm	43.6	21.8	9.8	20	20	20.0	20.0	20.0	19.0	67	19
EUC16	ユニオンコネクタ	ミリサイズ	16mm	16mm	56.2	28.1	13.8	27	27	28.0	28.0	27.5	48.0	110	48

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
EUC4	EUC4	P	375	在庫品	在庫品
EUC4-6	EUC4-6	P	420	在庫品	在庫品
EUC6	EUC6	P	393	在庫品	在庫品
EUC6-8	EUC6-8	P	450	在庫品	在庫品
EUC8	EUC8	P	426	在庫品	在庫品
EUC8-10	EUC8-10	P	510	在庫品	在庫品
EUC10	EUC10	P	496	在庫品	在庫品
EUC10-12	EUC10-12	P	580	在庫品	在庫品
EUC12	EUC12	P	533	在庫品	在庫品
EUC16	EUC16	P	770	在庫品	在庫品
