共通仕様
| シリーズ | プッシュワンEシリーズ |
|---|---|
| 使用流体 | 空気、水 |
| 使用温度範囲：空気 | -20℃～+80℃ |
| 使用温度範囲：水 | 0℃～+40℃ |
| 最高使用圧力 | 1.0MPa |
| 負圧性能 | -99.975kPa |
ニッタ
一般空気圧用プッシュワン継手 [ Eシリーズ ] マニホールドAタイプ EMA
詳細仕様
6件の型式

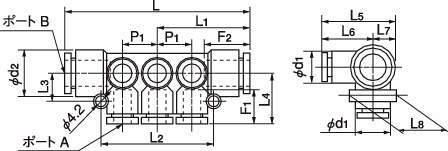

| 型式 | 形状 | タイプ | ポートA |
ポートB 適用チューブ外径 |
L (mm) |
L1 (mm) |
2 (mm) |
L3 (mm) |
L4 (mm) |
L5 (mm) |
L6 (mm) |
L7 (mm) |
L8 (mm) |
チューブ挿入長さ(mm) |
P1 (mm) |
d1 (mm) |
d2 (mm) |
有効断面積 (mm2) |
質量 (g) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用チューブ外径 | ポート数 | F1 | F2 | ||||||||||||||||||
| EMA4-8-6 | マニホールドAタイプ | ミリサイズ | 4mm | 6 | 8mm | 61.0 | 30.5 | 36.0 | 10.0 | 18.2 | 27.5 | 18.2 | 9.3 | 18.5 | 13 | 16 | 10.6 | 9.7 | 14.5 | - | 20 |
| EMA4-8-10 | マニホールドAタイプ | ミリサイズ | 4mm | 10 | 8mm | 82.2 | 41.1 | 57.2 | 10.0 | 18.2 | 27.5 | 18.2 | 9.3 | 18.5 | 13 | 16 | 10.6 | 9.7 | 14.5 | - | 33 |
| EMA6-10-6 | マニホールドAタイプ | ミリサイズ | 6mm | 6 | 10mm | 73.7 | 36.9 | 44.0 | 11.5 | 20.2 | 29.5 | 20.2 | 9.3 | 18.5 | 15 | 19 | 13 | 12.5 | 17.5 | - | 37 |
| EMA6-10-10 | マニホールドAタイプ | ミリサイズ | 6mm | 10 | 10mm | 99.7 | 49.9 | 70.0 | 11.5 | 20.2 | 29.5 | 20.2 | 9.3 | 18.5 | 15 | 19 | 13 | 12.5 | 17.5 | - | 54 |
| EMA8-12-6 | マニホールドAタイプ | ミリサイズ | 8mm | 6 | 12mm | 83.2 | 41.6 | 51.0 | 12.5 | 22.1 | 32.6 | 22.1 | 10.5 | 21 | 16 | 20 | 15.5 | 14.5 | 20 | - | 50 |
| EMA8-12-10 | マニホールドAタイプ | ミリサイズ | 8mm | 10 | 12mm | 114.2 | 57.1 | 82.0 | 12.5 | 22.1 | 32.6 | 22.1 | 10.5 | 21 | 16 | 20 | 15.5 | 14.5 | 20 | - | 68 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| EMA4-8-6 | EMA4-8-6 | P | 1,400 | 在庫品 | 在庫品 |
| EMA4-8-10 | EMA4-8-10 | P | 1,950 | - | 在庫品 |
| EMA6-10-6 | EMA6-10-6 | P | 1,400 | 在庫品 | 在庫品 |
| EMA6-10-10 | EMA6-10-10 | P | 1,950 | 在庫品 | 在庫品 |
| EMA8-12-6 | EMA8-12-6 | P | 1,700 | 在庫品 | 在庫品 |
| EMA8-12-10 | EMA8-12-10 | P | 2,300 | - | 在庫品 |
