共通仕様
| シリーズ | プッシュワンEシリーズ |
|---|---|
| 使用流体 | 空気、水 |
| 使用温度範囲：空気 | -20℃～+80℃ |
| 使用温度範囲：水 | 0℃～+40℃ |
| 最高使用圧力 | 1.0MPa |
| 負圧性能 | -99.975kPa |
ニッタ
一般空気圧用プッシュワン継手 [ Eシリーズ ] マニホールドBタイプ EMB

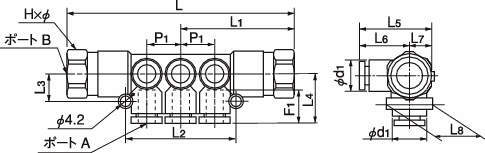

詳細仕様
6件の型式
| 型式 | 形状 | タイプ | ポートA |
ポートB ねじサイズ |
L (mm) |
L1 (mm) |
2 (mm) |
L3 (mm) |
L4 (mm) |
L5 (mm) |
L6 (mm) |
L7 (mm) |
L8 (mm) |
チューブ挿入長さ F1 (mm) |
P1 (mm) |
d1 (mm) |
二面幅 H×φ (mm) |
有効断面積 (mm2) |
質量 (g) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 適用チューブ外径 | ポート数 | |||||||||||||||||||
| EMB4-1/4-6 | マニホールドBタイプ | ミリサイズ | 4mm | - | Rc1/4 | 84.0 | 42.0 | 36.0 | 10.0 | 18.2 | 27.5 | 18.2 | 9.3 | 18.5 | 13 | 10.6 | 9.7 | 17.0×18.5 | - | 58 |
| EMB4-1/4-10 | マニホールドBタイプ | ミリサイズ | 4mm | - | Rc1/4 | 105.2 | 52.6 | 57.2 | 10.0 | 18.2 | 27.5 | 18.2 | 9.3 | 18.5 | 13 | 10.6 | 9.7 | 17.0×18.5 | - | 67 |
| EMB6-1/4-6 | マニホールドBタイプ | ミリサイズ | 6mm | - | Rc1/4 | 96.4 | 48.2 | 44.0 | 11.5 | 20.2 | 29.5 | 20.2 | 9.3 | 18.5 | 15 | 13 | 12.5 | 17.0×18.5 | - | 79 |
| EMB6-1/4-10 | マニホールドBタイプ | ミリサイズ | 6mm | - | Rc1/4 | 122.4 | 61.2 | 70.0 | 11.5 | 20.2 | 29.5 | 20.2 | 9.3 | 18.5 | 15 | 13 | 12.5 | 17.0×18.5 | - | 96 |
| EMB8-3/8-6 | マニホールドBタイプ | ミリサイズ | 8mm | - | Rc3/8 | 105.6 | 52.8 | 51.0 | 12.5 | 22.1 | 32.6 | 22.1 | 10.5 | 21 | 16 | 15.5 | 14.5 | 19.0×21.0 | - | 92 |
| EMB8-3/8-10 | マニホールドBタイプ | ミリサイズ | 8mm | - | Rc3/8 | 136.6 | 68.3 | 82.0 | 12.5 | 22.1 | 32.6 | 22.1 | 10.5 | 21 | 16 | 15.5 | 14.5 | 19.0×21.0 | - | 117 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| EMB4-1/4-6 | EMB4-1/4-6 | P | 1,950 | - | 在庫品 |
| EMB4-1/4-10 | EMB4-1/4-10 | P | 2,500 | - | 在庫品 |
| EMB6-1/4-6 | EMB6-1/4-6 | P | 1,950 | - | 在庫品 |
| EMB6-1/4-10 | EMB6-1/4-10 | P | 2,500 | - | 在庫品 |
| EMB8-3/8-6 | EMB8-3/8-6 | P | 2,200 | 在庫品 | 在庫品 |
| EMB8-3/8-10 | EMB8-3/8-10 | P | 2,700 | - | 在庫品 |
