一般空気圧用プッシュワン継手（難燃性）
・チューブはプッシュワン接続です。
・無電解ニッケルめっき処理を施しています。
・難燃性樹脂(UL94規格V-0相当)採用。
・Rねじ部にシール加工。
共通仕様
| シリーズ | プッシュワンEシリーズ |
|---|---|
| 使用流体 | 空気、水 |
| 使用温度範囲：空気 | -20℃～+80℃ |
| 使用温度範囲：水 | 0℃～+40℃ |
| 最高使用圧力 | 1.0MPa |
| 負圧性能 | -99.975kPa |
ニッタ

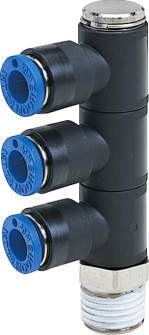

一般空気圧用プッシュワン継手 [ Eシリーズ ] トリプルユニバーサルエルボ ELTB
詳細仕様
6件の型式
| 型式 | 形状 | タイプ |
適用 チューブ外径 |
ねじサイズ T |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
L5 (mm) |
A (mm) |
チューブ挿入長さ F (mm) |
二面幅(mm) |
D (mm) |
d1 (mm) |
有効断面積 (mm2) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H×φ | ||||||||||||||||
| ELTB6-PT1/8 | トリプルユニバーサルエルボ | ミリサイズ | 6mm | R1/8 | 22.8 | 18.8 | 30.5 | 55.5 | 13.5 | 8.0 | 15 | 14.0×15.4 | 12.6 | 5 | - | 43 |
| ELTB6-PT1/4 | トリプルユニバーサルエルボ | ミリサイズ | 6mm | R1/4 | 22.8 | 21.8 | 30.5 | 58.5 | 13.5 | 11.0 | 15 | 14.0×15.4 | 12.6 | 7 | - | 45 |
| ELTB8-PT1/4 | トリプルユニバーサルエルボ | ミリサイズ | 8mm | R1/4 | 24.4 | 23.0 | 32.1 | 66.0 | 16.0 | 11.0 | 16 | 14.0×15.4 | 14.6 | 7 | - | 51 |
| ELTB8-PT3/8 | トリプルユニバーサルエルボ | ミリサイズ | 8mm | R3/8 | 24.4 | 24.0 | 32.1 | 67.0 | 16.0 | 12.0 | 16 | 17.0×18.5 | 14.6 | 9 | - | 59 |
| ELTB10-PT1/4 | トリプルユニバーサルエルボ | ミリサイズ | 10mm | R1/4 | 29.4 | 24.5 | 39.1 | 75.5 | 19.0 | 11.0 | 19 | 17.0×18.5 | 17.5 | 7 | - | 98 |
| ELTB10-PT3/8 | トリプルユニバーサルエルボ | ミリサイズ | 10mm | R3/8 | 29.4 | 25.5 | 39.1 | 76.5 | 19.0 | 12.0 | 19 | 17.0×18.5 | 17.5 | 9 | - | 92 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| ELTB6-PT1/8 | ELTB6-PT1/8 | P | 1,870 | 在庫品 | 在庫品 |
| ELTB6-PT1/4 | ELTB6-PT1/4 | P | 2,200 | 在庫品 | 在庫品 |
| ELTB8-PT1/4 | ELTB8-PT1/4 | P | 2,838 | 在庫品 | 在庫品 |
| ELTB8-PT3/8 | ELTB8-PT3/8 | P | 2,926 | 在庫品 | 在庫品 |
| ELTB10-PT1/4 | ELTB10-PT1/4 | P | 2,959 | - | 在庫品 |
| ELTB10-PT3/8 | ELTB10-PT3/8 | P | 2,981 | 在庫品 | 在庫品 |
