【ケミフィット C1Sシリーズの特長】
■完全禁油処理品です。
・クリーンルーム内で部品洗浄し、組立しています。シール材にも一切油脂類は使用していません。
■チューブはプッシュワン接続です。
・チューブの接続には、冶具・工具は不要です。
■ねじ部がSUS304製です。
・ねじ強度に優れています。
■二重クリーン梱包です。
・クリーンルーム内で１個ずつパックし、更にチャックシール袋に梱包しています。
■ボディ、アダプタが回転します。
・エルボ・ティーなどは、配管時、方向決めが可能です。
| シリーズ | ケミフィットC1Sシリーズ |
|---|---|
| タイプ | ミリサイズ |
| 使用流体 | 空気（クリーンエア）、水（純水） |
| 使用温度範囲：空気 | -20℃～+80℃ |
| 使用温度範囲：水 | 0℃～+80℃ |
| 最高使用圧力 | 0.7MPa (at20℃) |
| 負圧性能 | -99.975kPa |
3件の型式

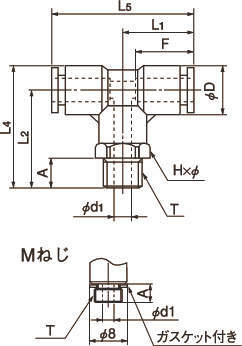

| 型式 | 形状 | タイプ |
適用 チューブ外径 |
ねじ サイズ T |
L1 (mm) |
L2 (mm) |
L4 (mm) |
L5 (mm) |
A (mm) |
チューブ挿入長さ F (mm) |
二面幅 H×φ (mm) |
D (mm) |
d1 (mm) |
最小内径 (mm) |
有効断面積 (mm2) |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ET3-M5-C1S | ティー | ミリサイズ | 3mm | M5×0.8 | 12.5 | 13.0 | 16.0 | 25.0 | 3.5 | 11 | 7.0×7.7 | 6.3 | 2.5 | 1.5 | 1.5 | 2.0 |
| ET4-M5-C1S | ティー | ミリサイズ | 4mm | M5×0.8 | 17.7 | 20.2 | 25.1 | 35.3 | 4.0 | 14 | 10.0×11.0 | 10.0 | 2.0 | 2.0 | 3.0 | 8.0 |
| ET6-M5-C1S | ティー | ミリサイズ | 6mm | M5×0.8 | 18.9 | 22.7 | 29.0 | 37.9 | 4.0 | 15 | 12.0×13.0 | 13.0 | 2.0 | 2.0 | 3.5 | 12.0 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| ET3-M5-C1S | ET3-M5-C1S | P | 2,465 | - | 在庫品 |
| ET4-M5-C1S | ET4-M5-C1S | P | 2,465 | - | 在庫品 |
| ET6-M5-C1S | ET6-M5-C1S | P | 2,465 | 在庫品 | 在庫品 |
