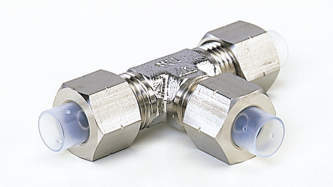

UT□N-S
UT□N-S
・ねじ込み式です。
・強いシール性能を発揮します。

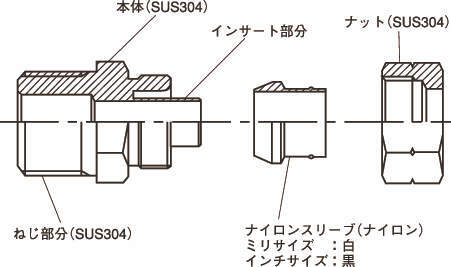

・SUS304製なので、耐食性に優れています。
・JIS B 8381-1995（空気圧用たわみ管の管継手）適合品です。
| シリーズ | クイックシールシリーズ |
|---|---|
| タイプ | インサートタイプ（ステンレス仕様） |
| 使用流体 | 空気、水、一般作動油 |
| 使用温度範囲：空気 | -40℃～+80℃ |
| 使用温度範囲：水 | 0℃～+70℃ |
| 使用温度範囲：一般作動油 | -40℃～+80℃ |
| 最高使用圧力 | 5.0MPa |
| 負圧性能 | -101.294kPa |
10件の型式
UT□N-S
| 型式 | 形状 | タイプ | サイズ | グループ | 適用チューブ |
L1 (mm) |
L5 (mm) |
L6 (mm) |
L8 (mm) |
S (mm) |
チューブ挿入長さ F (mm) |
二面幅(mm) |
最小内径 d2 (mm) |
有効 断面積 (mm2) |
質量 (g) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 外径 | 内径 | H1 | H2 | ||||||||||||||
| UT4N6×4-S | ユニオンティー | UT4N-S | ミリサイズ | グループ4 | φ6mm | φ4mm | 20.5 | 41.0 | 20.5 | 27.4 | 4.6 | 15 | 10.0 | 12 | 2.7 | 4 | 35 |
| UT4N8×5-S | ユニオンティー | UT4N-S | ミリサイズ | グループ4 | φ8mm | φ5mm | 22.9 | 45.8 | 22.9 | 31.0 | 4.6 | 16 | 12.0 | 14 | 3.7 | 7.5 | 49 |
| UT4N8×6-S | ユニオンティー | UT4N-S | ミリサイズ | グループ4 | φ8mm | φ6mm | 22.9 | 45.8 | 22.9 | 31.0 | 4.6 | 16 | 12.0 | 14 | 4.7 | 12.5 | 48 |
| UT4N10×6.5-S | ユニオンティー | UT4N-S | ミリサイズ | グループ4 | φ10mm | φ6.5mm | 27.1 | 54.2 | 27.1 | 36.9 | 4.2 | 17 | 14.0 | 17 | 5.2 | 15.5 | 82 |
| UT4N10×8-S | ユニオンティー | UT4N-S | ミリサイズ | グループ4 | φ10mm | φ8mm | 27.1 | 54.2 | 27.1 | 36.9 | 4.2 | 17 | 14.0 | 17 | 6.7 | 25 | 77 |
| UT4N12×8-S | ユニオンティー | UT4N-S | ミリサイズ | グループ4 | φ12mm | φ8mm | 27.6 | 55.3 | 27.6 | 38.6 | 4.8 | 18 | 14.0 | 19 | 6.6 | 25 | 90 |
| UT4N12×9-S | ユニオンティー | UT4N-S | ミリサイズ | グループ4 | φ12mm | φ9mm | 27.6 | 55.3 | 27.6 | 38.6 | 4.8 | 18 | 14.0 | 19 | 7.6 | 25 | 85 |
| UT1N1/4-S | ユニオンティー | UT1N-S | インチサイズ | グループ1 | φ1/4" | - | 20.5 | 41.1 | 20.5 | 27.5 | 4.6 | 15 | 10.0 | 12 | 3.4 | 6.5 | 34 |
| UT1N5/16-S | ユニオンティー | UT1N-S | インチサイズ | グループ1 | φ5/16" | - | 22.8 | 45.7 | 22.8 | 30.9 | 4.6 | 16 | 12.0 | 14 | 4.7 | 12.5 | 49 |
| UT1N3/8-S | ユニオンティー | UT1N-S | インチサイズ | グループ1 | φ3/8" | - | 23.7 | 47.4 | 23.7 | 33.5 | 4.6 | 17 | 12.0 | 17 | 5.7 | 18.5 | 64 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| UT4N6×4-S | UT4N6-4-S | P | 10,760 | 在庫品 | お問合 |
| UT4N8×5-S | UT4N8-5-S | P | 14,256 | - | お問合 |
| UT4N8×6-S | UT4N8-6-S | P | 14,256 | 在庫品 | お問合 |
| UT4N10×6.5-S | UT4N10-6.5-S | P | 15,121 | - | お問合 |
| UT4N10×8-S | UT4N10-8-S | P | 15,121 | 在庫品 | お問合 |
| UT4N12×8-S | UT4N12-8-S | P | 15,675 | - | お問合 |
| UT4N12×9-S | UT4N12-9-S | P | 15,675 | - | お問合 |
| UT1N1/4-S | UT1N1/4-S | P | 6,711 | - | お問合 |
| UT1N5/16-S | UT1N5/16-S | P | 14,402 | - | お問合 |
| UT1N3/8-S | UT1N3/8-S | P | 14,631 | 在庫品 | お問合 |
