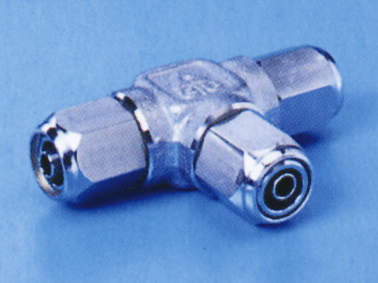

クリーンエア・純水・薬液配管用ねじ込み式継手
【ケミフィット CSEシリーズの特長】
■SUS316製のねじ込み式継手です。
・当社独自の機構を採用したアセンブリナットとボディの2点式です。
■チューブの取り付け・取り外し施工性が大幅に向上します。
・ボディにインサートを一体化し、アセンブリナットにはスリーブを内蔵しています。
・ボディ・アセンブリナット共に再利用が可能です。
■チューブ取り付けのバラツキがありません。
・チューブ接続はアセンブリナットが継手本体に当たることで完了。
・トルク管理や特殊な工具は不要です。
■チューブ取り付け時にチューブの共回りがありません。
・アセンブリナットに内蔵されたスリーブが回転するためチューブの共回りがありません。
■完全禁油処理品です。
・クリーンルーム内で部品洗浄し、セットしています。
■強いシール性能を発揮します。
・独自のシール機構を採用することで、 冷熱サイクルによるシール性能の劣化に対して優れた耐久性を示します。
■アセンブリナットの増し締め不要です。
・応力緩和現象が発生しにくい構造で長期的なシール性に優れ、 メンテナンス時にアセンブリナットの増し締めが不要です。

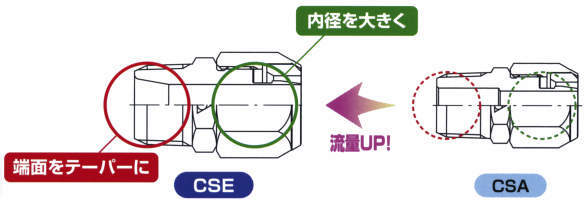

■優れた内面平滑性・エルボ交差部Ｒ球面加工。
・継手内面の表面粗さはRa3.2以下。エルボなどは90度部分に球面加工を施し、 液溜りや洗浄剤などの残痕が少なくなります。
■アセンブリナット内側ねじに、銀メッキ処理をしています。
・チューブ締め込み時に、ボディとアセンブリナットの焼付きを防止します。
共通仕様
| シリーズ | ケミフィットCSEシリーズ |
|---|---|
| タイプ | ミリサイズ |
| 使用流体 | 空気（クリーンエア）、水（純水） |
| 使用温度範囲：空気 | -65℃～+260℃ |
| 使用温度範囲：水 | 0℃～+100℃ |
| 最高使用圧力 | 5.0MPa |
| 負圧性能 | -101.294kPa |
