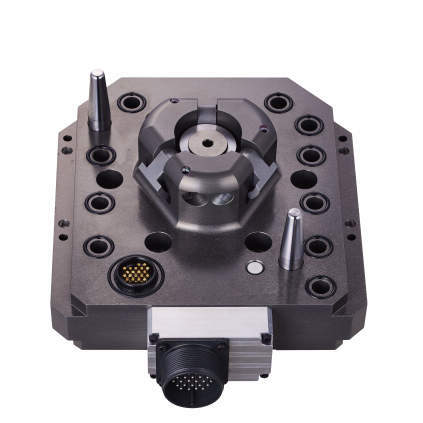

ロボット側
-
![]()
ロボット側
-
![]()

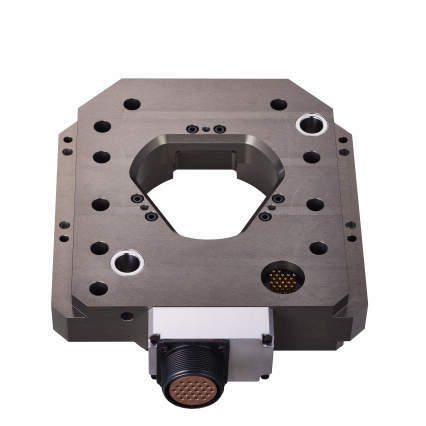

ツール側
信頼のカムロック。圧倒的薄型
NITTAOMEGA type M165-Kは、取付プレートを不要とした、安全安心のカムロック式、薄型・軽量のオートマチックツールチェンジャーです。
・取付プレート不要。薄型・軽量化実現！
・新構造カムロック方式で安全！高耐久！
・エア10ポート標準内蔵！
・新型Kモジュールで機能拡張可能！高汎用性！
・ロボットの可動域拡大、高速化に対応。
・連結と切離しを確実にコントロール。
・標準仕様でたくさんのエア機器を制御可能。
・ボルト取付で簡単に機能拡張が可能。
共通仕様
| 可搬質量 | 165kg |
|---|---|
| 許容モーメント | 1372Nm |
| 許容トルク | 1372Nm |
| 外形寸法 | 196mm×200mm |
| 連結時厚み | 90mm |
| 本体材質 | アルミニウム合金 |
| 位置再現精度 | ±0.025mm |
| 動作駆動圧力 | 0.39～0.85MPa |
| 本体質量 | ロボット側：4.7kg ツール側：3.9kg |
| 電気信号 | 電流値：3A 芯数：なし または 20本 |
| 出力信号 | チャック端、アンチャック端、連結確認端 |
