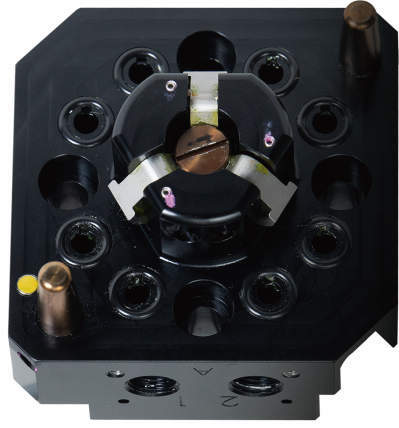

S35-S(ロボット側)
-
![]()

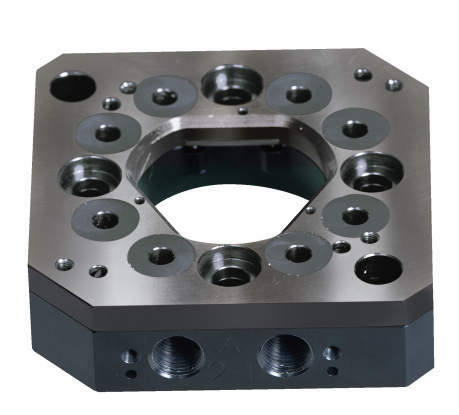

S35-S(ロボット側)
-
![]()
S35-S(ツール側)
機能拡張容易。置台オプション登場。
NITTAOMEGA type S35-Sは、取付プレートを不要とした、安全安心のカムロック式、小型・薄型のオートマチックツールチェンジャーです。
・取付プレート不要。薄型化実現！
・従来品XC30と比較し、可搬重量、許容負荷モーメント・トルクを向上。
・近接センサを搭載！
・オプションに置台(フックスタンド)あり。
・ロボット負荷の軽減に貢献。
・小型・薄型化を実現。
・周囲の電磁波影響への耐性を向上。
・設計段階から導入設置におけるトータルメリットを提供します。
共通仕様
| 可搬質量 | 35kg |
|---|---|
| 許容モーメント | 150Nm |
| 許容トルク | 150Nm |
| 外形寸法 | 71mm×71mm |
| 連結時厚み | 49.5mm |
| 本体材質 | アルミニウム合金 |
| 位置再現精度 | ±0.01mm |
| 動作空気圧力 | 0.45～0.85MPa |
| 本体質量 | ロボット側：0.46kg ツール側：0.27kg |
| 出力信号 | チャック端、アンチャック端、連結確認端 |
| 使用温度 | 0～60℃ 凍結無きこと |
| 使用湿度 | 0～95%RH 結露無きこと |
