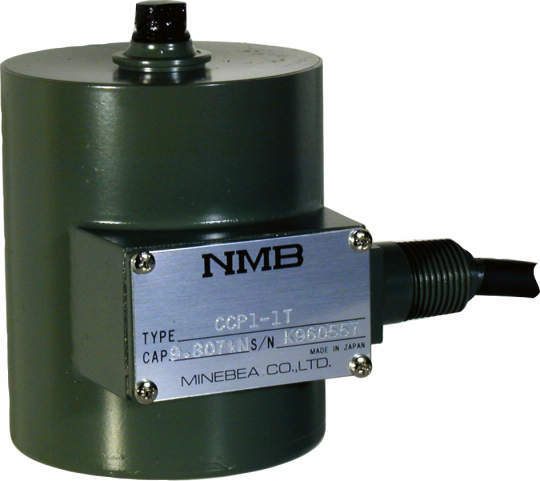

ミネベアミツミ
・ホッパー、タンク等の計重システムの荷重検出器に適しています。
・別途高精度タイプ（0.02％）、高温度タイプ（150℃）も製作可能です。
| 許容過負荷 | 150%R.C. （CCP1-50K～100K：500%R.C.） |
|---|---|
| 限界過負荷 | 200%R.C. （CCP1-50K～100K：500%R.C.） |
| 定格出力 | 3mV/V±0.003mV/V |
| 非直線性 | 0.05%R.O. |
| ヒステリシス | 0.02%R.O. （CCP1-50K～100K：0.05%R.O.） |
| 繰り返し性 | 0.02%R.O. （CCP1-50K～100K：0.05%R.O.） |
| 温度補償範囲 | -10℃～70℃ |
11件の型式
| 型式 | 定格容量 | ヒステリシス | 繰り返し性 |
定格変位量 (mm) |
固有振動数 (Hz) |
質量 (約kg) |
|---|---|---|---|---|---|---|
| CCP1-50K | 490.3N | 0.05％R.O. | 0.05％R.O. | 0.28 | 360 | 3.1 |
| CCP1-100K | 980.7N | 0.05％R.O. | 0.05％R.O. | 0.23 | 580 | 3.1 |
| CCP1A-200K | 1.961kN | 0.02％R.O. | 0.02％R.O. | 0.18 | 1200 | 3.1 |
| CCP1-300K | 2.942kN | 0.02％R.O. | 0.02％R.O. | 0.17 | 1400 | 2.7 |
| CCP1-500K | 4.903kN | 0.02％R.O. | 0.02％R.O. | 0.15 | 1800 | 2.7 |
| CCP1-1T | 9.807kN | 0.02％R.O. | 0.02％R.O. | 0.13 | 2800 | 2.7 |
| CCP1-2T | 19.61kN | 0.02％R.O. | 0.02％R.O. | 0.17 | 2100 | 4.3 |
| CCP1-3T | 29.42kN | 0.02％R.O. | 0.02％R.O. | 0.16 | 2600 | 4.3 |
| CCP1-5T | 49.03kN | 0.02％R.O. | 0.02％R.O. | 0.13 | 3500 | 4.3 |
| CCP1-10T | 98.07kN | 0.02％R.O. | 0.02％R.O. | 0.18 | 2500 | 11.9 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| CCP1-50K | CCP1-50K | P | 238,000 | - | 在庫品 |
| CCP1-100K | CCP1-100K | P | 238,000 | - | 在庫品 |
| CCP1A-200K | CCP1A-200K | P | 226,000 | - | 在庫品 |
| CCP1-300K | CCP1-300K | P | 226,000 | - | 在庫品 |
| CCP1-500K | CCP1-500K | P | 226,000 | - | 在庫品 |
| CCP1-1T | CCP1-1T | P | 226,000 | - | 在庫品 |
| CCP1-2T | CCP1-2T | P | 245,000 | - | 在庫品 |
| CCP1-3T | CCP1-3T | P | 245,000 | - | 在庫品 |
| CCP1-5T | CCP1-5T | P | 245,000 | - | 在庫品 |
| CCP1-10T | CCP1-10T | P | 315,000 | - | 在庫品 |
