・直行型ロボット、単軸アクチュエーターなど、搬送用送り駆動のボールねじ機能を追求したCt10級精度のシリーズです。
・軸端未加工品です。
・ねじ軸とナットは別売りとし、互換性を持たせてあります。
日本精工
標準ボールねじ（軸端未加工品)｜搬送用ボールねじ Rシリーズ（エンドキャップ式片フランジナット） RNFCL
詳細仕様
27件の型式
-

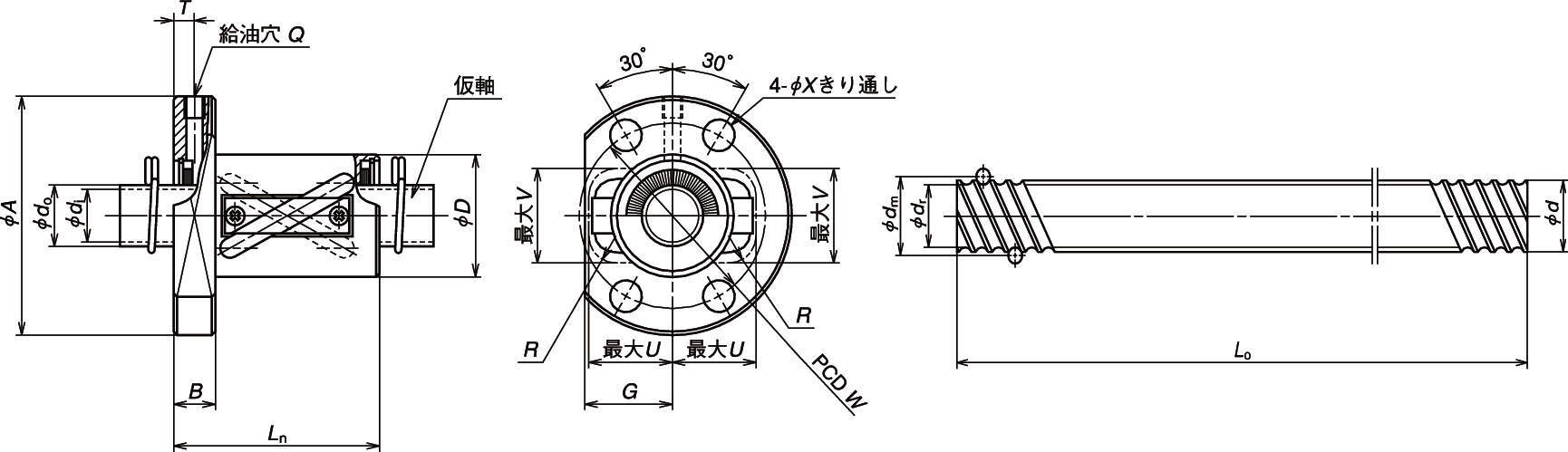

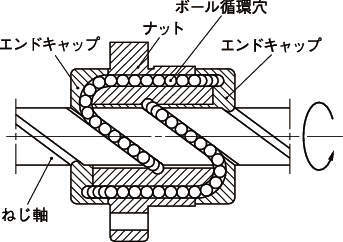

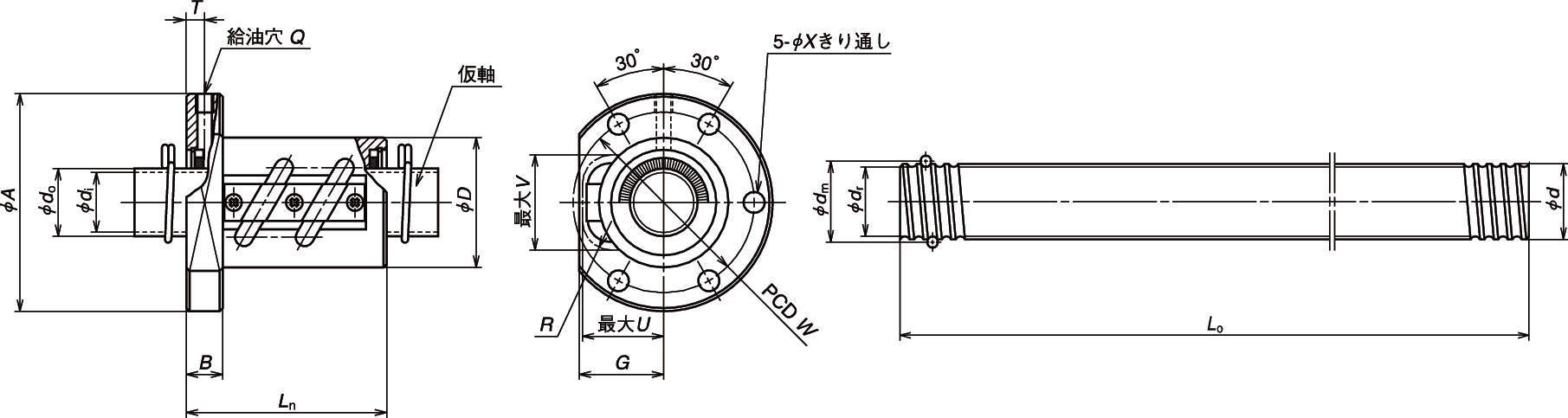

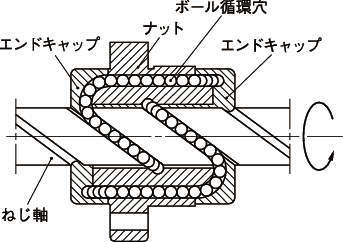

構造図
-
大リード
-
超大リード
| 型式 | タイプ |
ねじ軸外径 d (mm) |
リード l (mm) |
ボール径 Dw (mm) |
ボールピッチ円径 dm (mm) |
ねじ軸谷径 (mm) |
シール | 有効巻数 | 基本定格荷重(N) |
軸方向 すきま (最大) |
寸法(mm) |
質量 (kg) |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 巻数 | サーキット数 | 動定格 Ca | 静定格 C0a | D | A | H | B | E | Ln | M | W | X | Q | T | ||||||||||
| RNFCL1212A3 | 大リード | 12 | 12 | 2.381 | 12.65 | 10.1 | シール無なし | 3 | 2 | 3740 | 6640 | 0.10 | 26 | 44 | 28 | 6 | 9 | 30 | - | 35 | 4.5 | M3×0.5 | 3.0 | 0.12 |
| RNFCL1520A3S | 大リード | 15 | 20 | 3.175 | 15.5 | 12.2 | シール付き | 3 | 2 | 6730 | 12300 | 0.10 | 33 | 51 | 35 | 10 | 11 | 45 | 3 | 42 | 4.5 | M6×1 | 5.0 | 0.28 |
| RNFCL1616A3S | 大リード | 16 | 16 | 2.778 | 16.65 | 13.5 | シール付き | 3 | 2 | 5430 | 10400 | 0.10 | 32 | 53 | 34 | 10 | 10 | 38 | 3 | 42 | 4.5 | M6×1 | 5.0 | 0.23 |
| RNFCL1616A6S | 大リード | 16 | 16 | 2.778 | 16.65 | 13.5 | シール付き | 6 | 4 | 9860 | 20800 | 0.10 | 32 | 53 | 34 | 10 | 10 | 38 | 3 | 42 | 4.5 | M6×1 | 5.0 | 0.23 |
| RNFCL2020A3S | 大リード | 20 | 20 | 3.175 | 20.75 | 17.3 | シール付き | 3 | 2 | 7810 | 16500 | 0.10 | 39 | 62 | 41 | 10 | 11.5 | 46 | 3 | 50 | 5.5 | M6×1 | 5.0 | 0.37 |
| RNFCL2020A6S | 大リード | 20 | 20 | 3.175 | 20.75 | 17.3 | シール付き | 6 | 4 | 14200 | 33000 | 0.10 | 39 | 62 | 41 | 10 | 11.5 | 46 | 3 | 50 | 5.5 | M6×1 | 5.0 | 0.37 |
| RNFCL2525A3S | 大リード | 25 | 25 | 3.969 | 26 | 22.0 | シール付き | 3 | 2 | 11700 | 25800 | 0.12 | 47 | 74 | 49 | 12 | 13 | 55 | 3 | 60 | 6.6 | M6×1 | 6.0 | 0.62 |
| RNFCL2525A6S | 大リード | 25 | 25 | 3.969 | 26 | 22.0 | シール付き | 6 | 4 | 21200 | 51500 | 0.12 | 47 | 74 | 49 | 12 | 13 | 55 | 3 | 60 | 6.6 | M6×1 | 6.0 | 0.62 |
| RNFCL3232A3S | 大リード | 32 | 32 | 4.762 | 32.25 | 28.0 | シール付き | 3 | 2 | 17100 | 40500 | 0.15 | 58 | 92 | 60 | 12 | 16 | 70 | 3 | 74 | 9 | M6×1 | 5.5 | 1.10 |
| RNFCL3232A6S | 大リード | 32 | 32 | 4.762 | 32.25 | 28.0 | シール付き | 6 | 4 | 31000 | 81000 | 0.15 | 58 | 92 | 60 | 12 | 16 | 70 | 3 | 74 | 9 | M6×1 | 5.5 | 1.10 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| RNFCL1212A3 | RNFCL1212A3 | P | 33,600 | - | 在庫品 |
| RNFCL1520A3S | RNFCL1520A3S | P | 33,600 | - | 在庫品 |
| RNFCL1616A3S | RNFCL1616A3S | P | 40,200 | - | 在庫品 |
| RNFCL1616A6S | RNFCL1616A6S | P | 51,000 | - | 在庫品 |
| RNFCL2020A3S | RNFCL2020A3S | P | 45,000 | - | 在庫品 |
| RNFCL2020A6S | RNFCL2020A6S | P | 57,000 | - | 在庫品 |
| RNFCL2525A3S | RNFCL2525A3S | P | 48,200 | - | 在庫品 |
| RNFCL2525A6S | RNFCL2525A6S | P | 58,900 | - | 在庫品 |
| RNFCL3232A3S | RNFCL3232A3S | P | 60,000 | - | 在庫品 |
| RNFCL3232A6S | RNFCL3232A6S | P | 70,800 | - | 在庫品 |
