・内輪は2列の軌道をもち、外輪の軌道は球面をなしている。球面の曲率中心は軸受中心と一致しているので、内輪、玉及び保持器は外輪に対して自由に傾くことができます。
・軸やハウジングの加工誤差や、取付不良などによって生じる軸心の狂いは、自動的に調整されます。
共通仕様
| 保持器 | 打抜き保持器 |
|---|
日本精工
自動調心玉軸受
詳細仕様
167件の型式
-

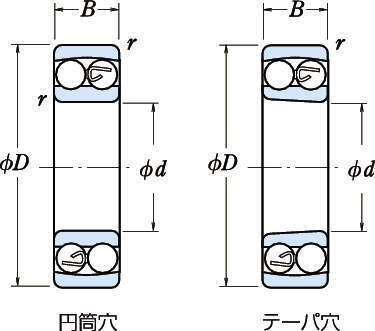

主要寸法
-

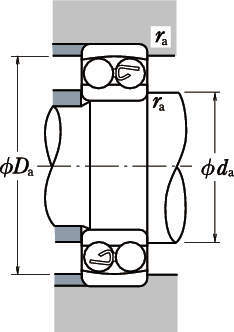

取付寸法
-

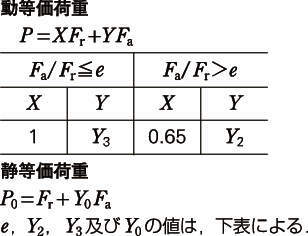

動等価荷重・静等価荷重
| 型式 | タイプ | 呼び番号 | シール・シールド |
内径 d (mm) |
外径 D (mm) |
幅 B (mm) |
r (mm) 最小 |
取付関係寸法(mm) | 基本定格荷重 | 許容回転数(min-1) |
定数 e |
アキシアル荷重係数 |
質量 (kg) 参考 |
内部 すきま 記号 |
備考 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| da 最小 | Da 最小 | ｒa 最小 | Cr (N) | C0r (N) | グリース 潤滑 | 油潤滑 | Y2 | Y3 | Y0 | ||||||||||||
| 135 | 円筒穴 | 135 | 開放形 | 5 | 19 | 6 | 0.3 | 7 | 17 | 0.3 | 2530 | 475 | 30000 | 36000 | 0.34 | 2.9 | 1.9 | 1.9 | 0.009 | CN | - |
| 126 | 円筒穴 | 126 | 開放形 | 6 | 19 | 6 | 0.3 | 8 | 17 | 0.3 | 2530 | 475 | 30000 | 36000 | 0.34 | 2.9 | 1.9 | 1.9 | 0.008 | CN | - |
| 108WA | 円筒穴 | 108 | 開放形 | 8 | 22 | 7 | 0.3 | 10 | 20 | 0.3 | 2750 | 600 | 26000 | 32000 | 0.31 | 3.1 | 2.0 | 2.1 | 0.016 | CN | 帯板鉄1枚打抜き保持器 |
| 129WA | 円筒穴 | 129 | 開放形 | 9 | 26 | 8 | 0.6 | 13 | 22 | 0.6 | 4150 | 895 | 26000 | 30000 | 0.32 | 3.1 | 2.0 | 2.1 | 0.021 | CN | 帯板鉄1枚打抜き保持器 |
| 1200 | 円筒穴 | 1200 | 開放形 | 10 | 30 | 9 | 0.6 | 14 | 26 | 0.6 | 5550 | 1190 | 22000 | 28000 | 0.32 | 3.1 | 2.0 | 2.1 | 0.033 | CN | - |
| 2200 | 円筒穴 | 2200 | 開放形 | 10 | 30 | 14 | 0.6 | 14 | 26 | 0.6 | 7450 | 1590 | 24000 | 28000 | 0.64 | 1.5 | 0.98 | 1.0 | 0.042 | CN | - |
| 1300 | 円筒穴 | 1300 | 開放形 | 10 | 35 | 11 | 0.6 | 14 | 31 | 0.6 | 7350 | 1620 | 20000 | 24000 | 0.35 | 2.8 | 1.8 | 1.9 | 0.057 | CN | - |
| 2300 | 円筒穴 | 2300 | 開放形 | 10 | 35 | 17 | 0.6 | 14 | 31 | 0.6 | 9200 | 2010 | 18000 | 22000 | 0.71 | 1.4 | 0.89 | 0.93 | 0.077 | CN | - |
| 1201 | 円筒穴 | 1201 | 開放形 | 12 | 32 | 10 | 0.6 | 16 | 28 | 0.6 | 5700 | 1270 | 22000 | 26000 | 0.36 | 2.7 | 1.8 | 1.8 | 0.039 | CN | - |
| 2201 | 円筒穴 | 2201 | 開放形 | 12 | 32 | 14 | 0.6 | 16 | 28 | 0.6 | 7750 | 1730 | 22000 | 26000 | 0.58 | 1.7 | 1.1 | 1.1 | 0.048 | CN | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 135 | 135 | P | 2,100 | - | 在庫品 |
| 126 | 126 | P | 2,100 | - | 在庫品 |
| 108WA | 108WA | P | 2,340 | - | 在庫品 |
| 129WA | 129WA | P | 2,520 | - | 在庫品 |
| 1200 | 1200 | P | 1,990 | 在庫品 | 在庫品 |
| 2200 | 2200 | P | 2,380 | 在庫品 | 在庫品 |
| 1300 | 1300 | P | 2,240 | 在庫品 | 在庫品 |
| 2300 | 2300 | P | 3,120 | 在庫品 | 在庫品 |
| 1201 | 1201 | P | 2,060 | 在庫品 | 在庫品 |
| 2201 | 2201 | P | 2,450 | 在庫品 | 在庫品 |
