小径玉軸受（単列深溝玉軸受）

このページをプリント
CADをダウンロード
価格・納期を確認

・単列深溝形の軸受です。
・内輪・外輪に設けられた軌道の溝は、転動する玉の半径より、わずかに大きい半径の円弧の横断面をなしているラジアル玉軸受けです。
・ラジアル荷重のほかに、両方向のアキシアル荷重を負荷することができます。
・摩擦トルクが小さく、高速回転する箇所や低騒音、低振動が要求される用途に最も適しています。

: #ベアリング; #玉軸受

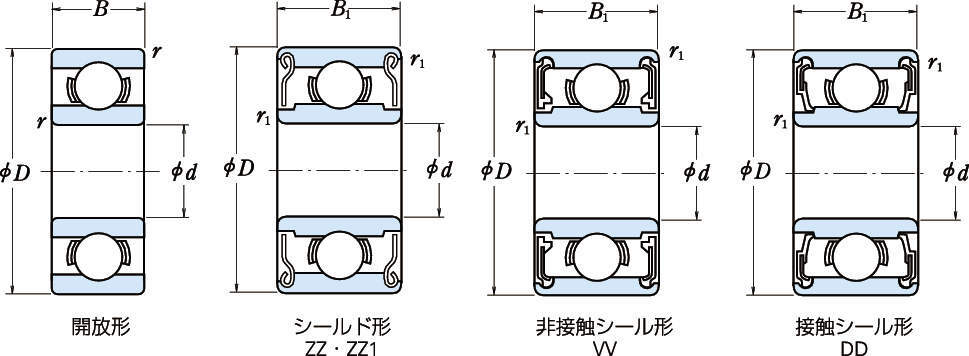

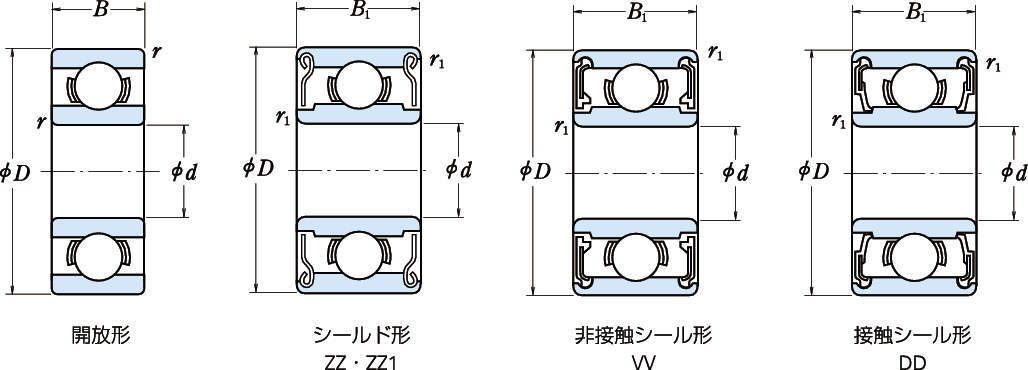

寸法図
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

64件中 1-10件
表示件数

仕様
価格・納期

64件の型式

型式	呼び番号	シール・シールド	軌道輪形状	内径 d (mm)	外径 D (mm)	幅 B・B₁ (mm)	r・r₁ (mm) 最小	基本定格荷重(N)		許容回転数(min^-1)		取付関係寸法(mm)						質量 (g)

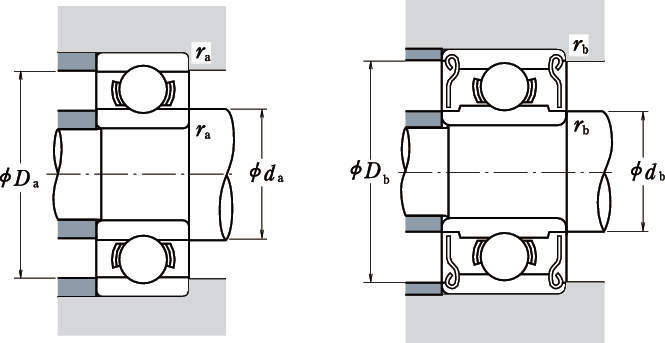

								C_r	C_0r	グリース潤滑	油潤滑	d_a最小	d_b最大	D_a最大	D_b最小	r_a最小	r_b最大
								C_r	C_0r	グリース潤滑	油潤滑	d_a最小	d_b最大	D_a最大	D_b最小	r_a最小	r_b最大
623ZZ	623	両側シールド形	止め輪なし	3	10	4	0.15	695	218	50000	-	-	4.3	-	8.0	-	0.15	1.66
604ZZ	604	両側シールド形	止め輪なし	4	12	4	0.2	1050	345	48000	-	-	5.6	-	9.9	-	0.2	2.29
624ZZ1	624	両側シールド形	止め輪なし	4	13	5	0.2	1430	485	40000	-	-	6.0	-	11.3	-	0.2	3.04
634ZZ1	634	両側シールド形	止め輪なし	4	16	5	0.3	1910	670	36000	-	-	7.5	-	13.8	-	0.3	5.21
634DD	634	両側接触シール形	止め輪なし	4	16	5	0.3	1910	670	-	-	-	7.5	-	13.8	-	0.3	-
685ZZ	685	両側シールド形	止め輪なし	5	11	5	0.15	790	281	45000	-	-	06.2	-	9.9	-	0.15	1.96
695ZZ1	695	両側シールド形	止め輪なし	5	13	4	0.2	1190	430	43000	-	-	06.6	-	11.2	-	0.2	2.50
605ZZ	605	両側シールド形	止め輪なし	5	14	5	0.2	1460	505	40000	-	-	06.9	-	12.2	-	0.2	3.48
625	625	開放形	止め輪なし	5	16	5	0.3	1910	670	36000	43000	07.0	-	14.0	-	0.3	-	4.95
625ZZ1	625	両側シールド形	止め輪なし	5	16	5	0.3	1910	670	36000	-	-	07.5	-	13.8	-	0.3	4.86

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
623ZZ	623ZZ	P	770	在庫品	在庫品
604ZZ	604ZZ	P	740	在庫品	在庫品
624ZZ1	624ZZ	P	600	在庫品	在庫品
634ZZ1	634ZZ	P	600	在庫品	在庫品
634DD	634DD	P	750	-	在庫品
685ZZ	685ZZ	P	1,050	在庫品	在庫品
695ZZ1	695ZZ	P	490	在庫品	在庫品
605ZZ	605ZZ	P	650	在庫品	在庫品
625	625	P	500	在庫品	在庫品
625ZZ1	625ZZ	P	500	在庫品	在庫品
