・固定側の軸受はボールねじの剛性に合った、高剛性・低摩擦トルクのアンギュラ玉軸受または高精度・高剛性のスラストアンギュラ玉軸受を用います。
・単純支持側には両側シールド付きの深溝玉軸受を用います。
日本精工
ボールねじ｜サポートユニット 支持側（角型）
詳細仕様
14件の型式

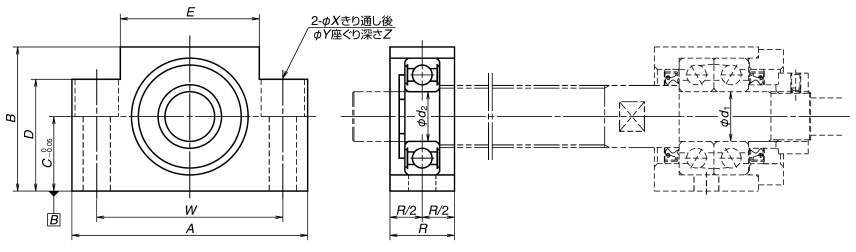

| 型式 | 用途 |
d2 (mm) |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
R (mm) |
W (mm) |
X (mm) |
Y (mm) |
Z (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WBK08S-01 | 一般 | 6 | 52 | 32 | 17 | 26 | 25 | 15 | 38 | 6.6 | 11 | 12 |
| WBK08S-01B | 低形 | 6 | 62 | 31 | 15.5 | 31 | - | 16 | 46 | 9 | 14 | 18 |
| WBK08S-01C | クリーン | 6 | 52 | 32 | 17 | 26 | 25 | 15 | 38 | 6.6 | 11 | 12 |
| WBK10S-01 | 一般 | 8 | 70 | 43 | 25 | 35 | 36 | 20 | 52 | 9 | 14 | 11 |
| WBK10S-01C | クリーン | 8 | 70 | 43 | 25 | 35 | 36 | 20 | 52 | 9 | 14 | 11 |
| WBK12S-01 | 一般 | 10 | 70 | 43 | 25 | 35 | 36 | 20 | 52 | 9 | 14 | 11 |
| WBK12S-01B | 低形 | 10 | 70 | 38 | 20 | 38 | - | 20 | 52 | 9 | 14 | 19 |
| WBK12S-01C | クリーン | 10 | 70 | 43 | 25 | 35 | 36 | 20 | 52 | 9 | 14 | 11 |
| WBK15S-01 | 一般 | 15 | 80 | 50 | 30 | 40 | 41 | 20 | 60 | 9 | 14 | 11 |
| WBK15S-01B | 低形 | 15 | 80 | 42 | 22 | 42 | - | 20 | 60 | 9 | 14 | 23 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| WBK08S-01 | WBK08S-01 | P | 8,240 | 在庫品 | 在庫品 |
| WBK08S-01B | WBK08S-01B | P | 8,240 | 在庫品 | 在庫品 |
| WBK08S-01C | WBK08S-01C | P | 9,040 | 在庫品 | 在庫品 |
| WBK10S-01 | WBK10S-01 | P | 8,390 | 在庫品 | 在庫品 |
| WBK10S-01C | WBK10S-01C | P | 9,350 | - | 在庫品 |
| WBK12S-01 | WBK12S-01 | P | 8,560 | 在庫品 | 在庫品 |
| WBK12S-01B | WBK12S-01B | P | 8,560 | 在庫品 | 在庫品 |
| WBK12S-01C | WBK12S-01C | P | 9,510 | - | 在庫品 |
| WBK15S-01 | WBK15S-01 | P | 9,180 | 在庫品 | 在庫品 |
| WBK15S-01B | WBK15S-01B | P | 9,180 | - | 在庫品 |
