・玉が転動する溝をもった座金状の軌道盤と玉を組み込んだ保持器とから構成されています。
・両方向のアキシアル荷重を負荷することができます。
日本精工
複式スラスト玉軸受（調心座金付き）
詳細仕様
16件の型式
-

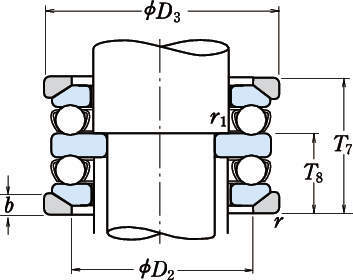

主要寸法
-

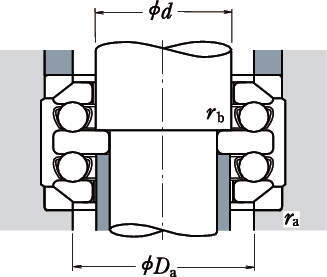

取付寸法
| 型式 | タイプ | 呼び番号 |
d2 (mm) |
d (mm) |
D (mm) |
T1 (mm) |
T5 (mm) |
T7 (mm) |
r (mm) 最小 |
r1 (mm) 最小 |
d3 (mm) |
D1 (mm) |
D2 (mm) |
D (mm) |
T2 (mm) |
T6 (mm) |
T8 (mm) |
B (mm) |
b (mm) |
A1 (mm) |
R (mm) |
取付関係寸法(mm) | 基本定格荷重(N) | 許容回転数(min-1) |
質量 (kg) |
備考 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Da 最大 | ra 最大 | rb 最大 | Ca | C0a | グリース潤滑 | 油潤滑 | ||||||||||||||||||||||||
| 54204U | 調心座金付き | 54204U | 15 | 20 | 40 | 26 | 26 | 32 | 0.6 | 0.3 | 40 | 22 | 30 | 42 | 16 | 16.7 | 19 | 6 | 5 | 16 | 36 | 30 | 0.6 | 0.3 | 22500 | 37500 | 4000 | 6000 | 0.185 | - |
| 54205U | 調心座金付き | 54205U | 20 | 25 | 47 | 28 | 28 | 36 | 0.6 | 0.3 | 47 | 27 | 36 | 50 | 17.5 | 19.2 | 21.5 | 7 | 5.5 | 16.5 | 40 | 36 | 0.6 | 0.3 | 28000 | 50500 | 3400 | 5300 | 0.293 | - |
| 54305U | 調心座金付き | 54305U | 20 | 25 | 52 | 34 | 34 | 42 | 1 | 0.3 | 52 | 27 | 38 | 55 | 21 | 22.8 | 25 | 8 | 6 | 18 | 45 | 38 | 1 | 0.3 | 36000 | 61500 | 3000 | 4500 | 0.434 | - |
| 54206U | 調心座金付き | 54206U | 25 | 30 | 52 | 29 | 29 | 37 | 0.6 | 0.3 | 52 | 32 | 42 | 55 | 18 | 19.8 | 22 | 7 | 5.5 | 20 | 45 | 42 | 0.6 | 0.3 | 29500 | 58000 | 3200 | 5000 | 0.345 | - |
| 54207U | 調心座金付き | 54207U | 30 | 35 | 62 | 34 | 34 | 42 | 1 | 0.3 | 62 | 37 | 48 | 65 | 21 | 22.9 | 25 | 8 | 7 | 21 | 50 | 48 | 1 | 0.3 | 39500 | 78000 | 2800 | 4300 | 0.57 | - |
| 54208U | 調心座金付き | 54208U | 30 | 40 | 68 | 36 | 36 | 44 | 1 | 0.6 | 68 | 42 | 55 | 72 | 22.5 | 23.8 | 26.5 | 9 | 7 | 25 | 56 | 55 | 1 | 0.6 | 47500 | 98500 | 2600 | 3800 | 0.713 | - |
| 54308U | 調心座金付き | 54308U | 30 | 40 | 78 | 49 | 49 | 59 | 1 | 0.6 | 78 | 42 | 60 | 82 | 30.5 | 33 | 35.5 | 12 | 8.5 | 23.5 | 64 | 60 | - | 0.6 | 70000 | 135000 | 2000 | 3000 | 1.38 | - |
| 54209U | 調心座金付き | 54209U | 35 | 45 | 73 | 37 | 37 | 45 | 1 | 0.6 | 73 | 47 | 60 | 78 | 23 | 24.3 | 27 | 9 | 7.5 | 23 | 56 | 60 | 1 | 0.6 | 48000 | 105000 | 2400 | 3600 | 0.823 | - |
| 54210U | 調心座金付き | 54210U | 40 | 50 | 78 | 39 | 39 | 47 | 1 | 0.6 | 78 | 52 | 62 | 82 | 24 | 25.5 | 28 | 9 | 7.5 | 30.5 | 64 | 62 | 1 | 0.6 | 49000 | 111000 | 2400 | 3400 | 0.949 | - |
| 54211U | 調心座金付き | 54211U | 45 | 55 | 90 | 45 | 45 | 55 | 1 | 0.6 | 90 | 57 | 72 | 95 | 27.5 | 29.8 | 32.5 | 10 | 9 | 32.5 | 72 | 72 | 1 | 0.6 | 70000 | 159000 | 2000 | 3000 | 1.55 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 54204U | 54204U | P | 7,370 | - | 在庫品 |
| 54205U | 54205U | P | 8,520 | - | 在庫品 |
| 54305U | 54305U | P | 16,200 | - | 在庫品 |
| 54206U | 54206U | P | 9,910 | - | 在庫品 |
| 54207U | 54207U | P | 12,200 | - | 在庫品 |
| 54208U | 54208U | P | 14,900 | - | 在庫品 |
| 54308U | 54308U | P | 28,700 | - | 在庫品 |
| 54209U | 54209U | P | 16,800 | - | 在庫品 |
| 54210U | 54210U | P | 18,500 | - | 在庫品 |
| 54211U | 54211U | P | 24,100 | - | 在庫品 |
