・単列アンギュラ玉軸受は、接触角をもっているので、一方向のアキシアル荷重または、合成荷重を受けるのに適しています。
・接触角が大きくなるほどアキシアル荷重の負荷能力は大きくなり、接触角が小さいほど、高速回転には有利となります。
・構造上、ラジアル荷重がかかるとアキシアル分力が生じるので、2個を対向させて使用するか、2個以上を組み合せて使用します。
共通仕様
| タイプ | DB：背面組合せタイプ DF：正面組合せタイプ DT：並列組合せタイプ |
|---|
日本精工
組合せアンギュラ玉軸受
詳細仕様
212件の型式
-

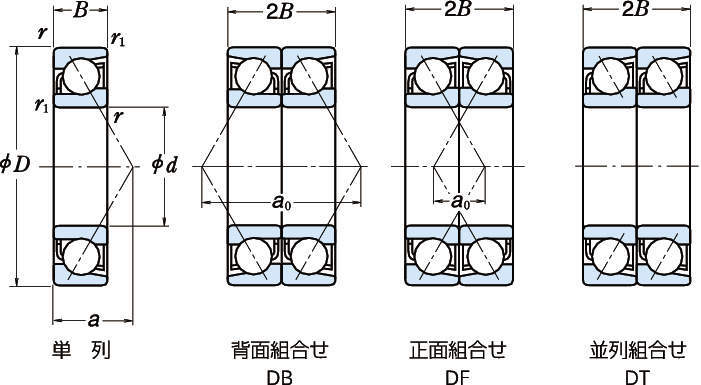

主要寸法
-
接触角
-

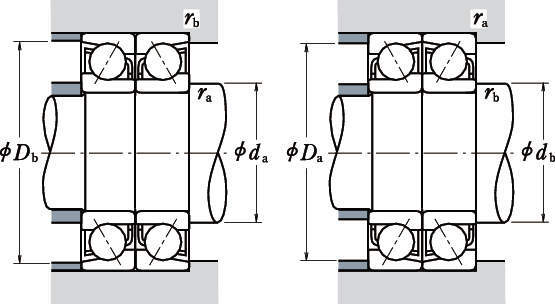

取付寸法
-

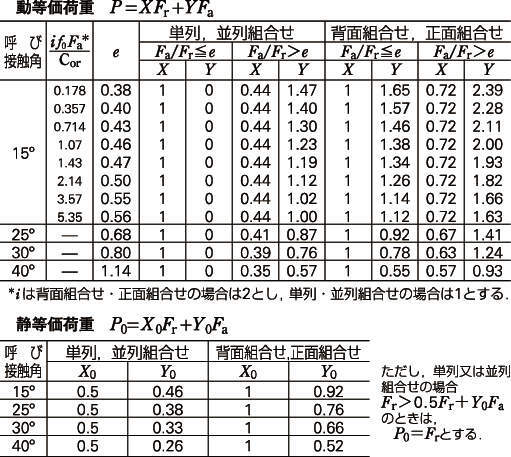

動等価荷重・静等価荷重
| 型式 | タイプ | 呼び番号 | 接触角 |
内径 d (mm) |
外径 D (mm) |
幅 B (mm) |
r (mm) 最小 |
r1 (mm) 最小 |
作用点位置 a0 (mm) |
取付関係寸法(mm) | 基本定格荷重(N) | 許容回転数(min-1) | 保持器材質 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| da 最小 | Da 最小 | ra 最小 | db 最小 | Db 最小 | rb 最小 | Cr | C0r | グリース 潤滑 | 油潤滑 | |||||||||||
| 7000AWDB | 背面組合せ | 7000A | 30° | 10 | 26 | 8 | 0.3 | 0.15 | 18.4 | 12.5 | - | 0.3 | - | 24.8 | 0.15 | 8750 | 5200 | 24000×80％ | 34000×80％ | プレス保持器 |
| 7000AMDB | 背面組合せ | 7000A | 30° | 10 | 26 | 8 | 0.3 | 0.15 | 18.4 | 12.5 | - | 0.3 | - | 24.8 | 0.15 | 8750 | 5200 | 24000 | 34000 | もみ抜き保持器 |
| 7000AMDF | 正面組合せ | 7000A | 30° | 10 | 26 | 8 | 0.3 | 0.15 | 2.4 | - | 23.5 | 0.3 | 11.2 | - | 0.15 | 8750 | 5200 | 24000 | 34000 | もみ抜き保持器 |
| 7200AWDB | 背面組合せ | 7200A | 30° | 10 | 30 | 9 | 0.6 | 0.3 | 20.5 | 15 | - | 0.6 | - | 27.5 | 0.3 | 8800 | 5400 | 22000×80％ | 30000×80％ | プレス保持器 |
| 7200BWDB | 背面組合せ | 7200B | 40° | 10 | 30 | 9 | 0.6 | 0.3 | 25.8 | 15 | - | 0.6 | - | 27.5 | 0.3 | 8100 | 5000 | 16000×80％ | 22000×80％ | プレス保持器 |
| 7200AWDF | 正面組合せ | 7200A | 30° | 10 | 30 | 9 | 0.6 | 0.3 | 2.5 | - | 25 | 0.6 | 12.5 | - | 0.3 | 8800 | 5400 | 22000×80％ | 30000×80％ | プレス保持器 |
| 7200BWDF | 正面組合せ | 7200B | 40° | 10 | 30 | 9 | 0.6 | 0.3 | 7.8 | - | 25 | 0.6 | 12.5 | - | 0.3 | 8100 | 5000 | 16000×80％ | 22000×80％ | プレス保持器 |
| 7300AWDB | 背面組合せ | 7300A | 30° | 10 | 35 | 11 | 0.6 | 0.3 | 24.0 | 15 | - | 0.6 | - | 32.5 | 0.3 | 15100 | 8600 | 16000×80％ | 22000×80％ | プレス保持器 |
| 7300BWDB | 背面組合せ | 7300B | 40° | 10 | 35 | 11 | 0.6 | 0.3 | 29.9 | 15 | - | 0.6 | - | 32.5 | 0.3 | 14200 | 8100 | 14000×80％ | 20000×80％ | プレス保持器 |
| 7001AWDB | 背面組合せ | 7001A | 30° | 12 | 28 | 8 | 0.3 | 0.15 | 19.5 | 14.5 | - | 0.3 | - | 26.8 | 0.15 | 9400 | 5950 | 22000×80％ | 30000×80％ | プレス保持器 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 7000AWDB | 7000AWDB | P | 4,100 | 在庫品 | 在庫品 |
| 7000AMDB | 7000AMDB | P | 6,170 | 在庫品 | 在庫品 |
| 7000AMDF | 7000AMDF | P | 6,170 | 在庫品 | 在庫品 |
| 7200AWDB | 7200AWDB | P | 5,090 | 在庫品 | 在庫品 |
| 7200BWDB | 7200BWDB | P | 5,090 | - | 在庫品 |
| 7200AWDF | 7200AWDF | P | 5,090 | 在庫品 | 在庫品 |
| 7200BWDF | 7200BWDF | P | 5,090 | - | 在庫品 |
| 7300AWDB | 7300AWDB | P | 4,940 | - | 在庫品 |
| 7300BWDB | 7300BWDB | P | 4,940 | 在庫品 | 在庫品 |
| 7001AWDB | 7001AWDB | P | 4,200 | 在庫品 | 在庫品 |
