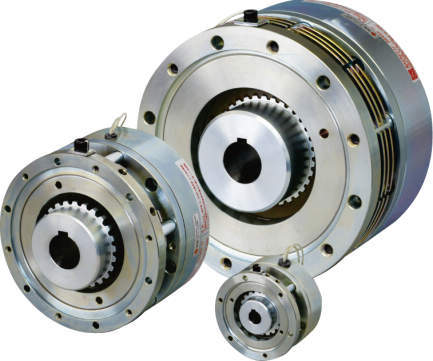

無励磁作動形電磁ブレーキ ESBシリーズ

ESB

  • ESB

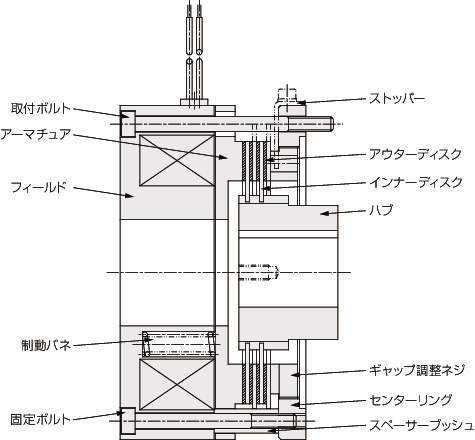

  • 構造図

制動用ブレーキ・小形高トルク・高応答性

■小形・高トルク・高応答
・乾式多板のため、小形で非常に大きな制動トルクが得られます。

■静かな動作
・直流動作のブレーキですので、ウナリやショックがなく、大きな起動電流も流れることはありません。

■堅牢構造
・構造はきわめて堅牢で過酷な使用に耐え、またスプリング作動形のため動作も確実です。機械的寿命は100万回です。

■長寿命・簡単保守
・摩擦板は、特殊フェーシングを採用して、長寿命かつ摩擦に対する調整回数も少なく保守が容易です。ギャップ調整はギャップ調整ネジを回すことにより、簡単に行うことができます。

■モータへの取付が簡単
・一般の汎用モータにも簡単に取付けられ、ブレーキモータとすることが容易です。

■手動解放可能
・停電時にブレーキを解放したい場合には、フィールドに設けた2ヶ所の貫通した穴にフィールド背面からボルトを通してアーマチュアを引き付け、簡単に解放できる構造です。

#電磁ブレーキ
  • 寸法図

詳細仕様

前へ
次へ

  • 8件中 1-8件

  • 表示件数

8件の型式

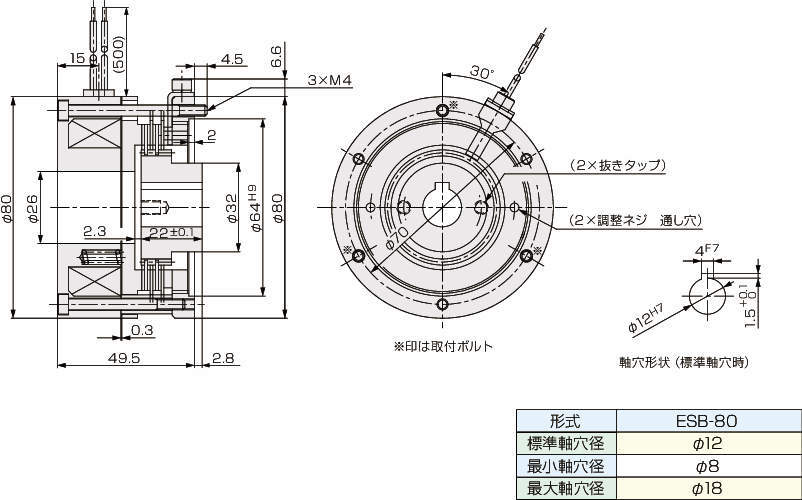

  • ESB80

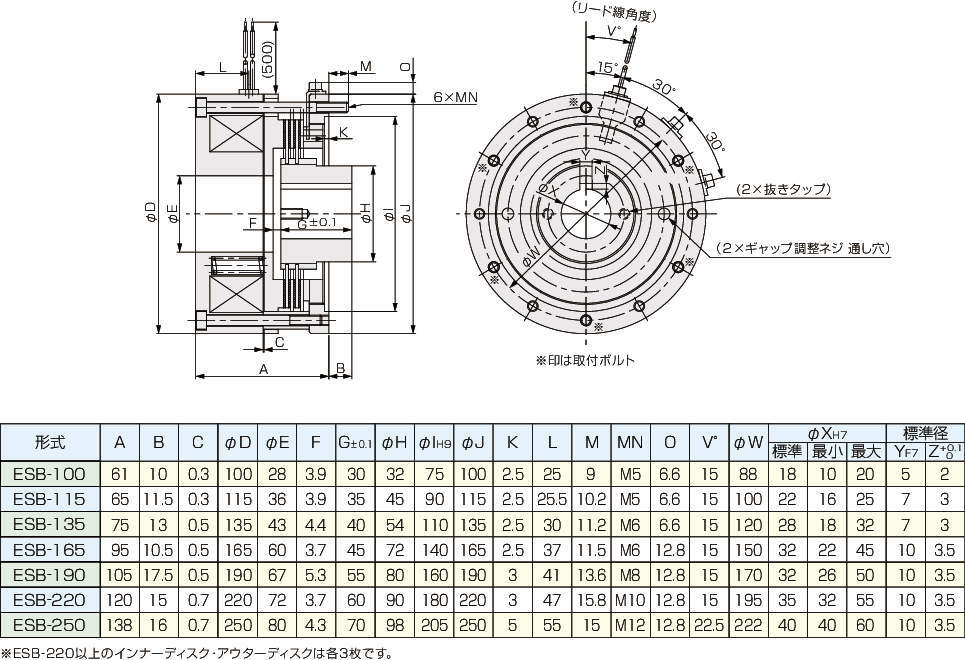

  • ESB-100～250

型式 サイズ 定格
トルク
(Nm)		 吸引電圧
(DC-V)		 吸引電流
(DC-A)		 保持電圧
(DC-V)		 保持電流
(DC-A)		 消費電力
(W)
[at 20℃定常時]		 コイル抵抗
(Ω)
[at 20℃]		 アーマチュア(ms) 慣性モーメント
J
(×10-3kgm2)		 許容仕事率
(W)
[at 1500r/min 50%ED]		 許容仕事量
(J/min)
[at 1500r/min 50%ED]		 ギャップ(mm) ギャップ調整までの
許容仕事量
(×106J)		 許容総仕事量
(×106J)		 最高安全
回転速度
(r/min)		 機械
的寿命		 質量
(kg)		 適応
電源装置
吸引時間 釈放時間 規定 限界
ESB-80 80 3.0 90 0.17 90 0.17 15.7 518 40 25 0.05225 30.2 1812 0.3 0.7 12.4 100 1800 100万回 1.2 HD-100M
ESB-100 100 7.5 90 0.28 90 0.28 25.1 323 100 50 0.0925 46.6 2796 0.3 0.7 22.5 180 1800 100万回 2.5 HD-100M
ESB-115 115 17.5 90 0.37 90 0.37 33.5 242 130 50 0.211 68.6 4116 0.3 0.7 29.3 234 1800 100万回 3.6 HD-100M
ESB-135 135 35 180 0.94 90 0.47 42.4 191 80 60 0.568 99.6 5976 0.5 2.0 169.6 430 1800 100万回 5.8 HD-110M3
ESB-165 165 75 180 1.16 90 0.58 52.3 155 90 80 1.912 194.4 11664 0.5 2.0 263.8 560 1800 100万回 11.0 HD-110M3
ESB-190 190 150 180 1.68 90 0.84 75.7 107 150 90 3.342 219.7 13182 0.5 2.0 326.4 1040 1800 100万回 16.3 HD-110M3
ESB-220 220 300 180 1.90 90 0.95 85.2 95 180 75 7.227 406.7 24402 0.7 2.0 398.4 2050 1800 100万回 25.0 HD-110M3
ESB-250 250 600 180 2.31 90 1.15 103.9 75 235 65 13.016 511.2 30672 0.7 2.0 519.5 2670 1800 100万回 36.5 HD-110M3

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
ESB-80 ESB-80 P 57,700 - -
ESB-100 ESB-100 P 72,400 - -
ESB-115 ESB-115 P 100,300 - -
ESB-135 ESB-135 P 120,900 - -
ESB-165 ESB-165 P 174,800 - -
ESB-190 ESB-190 P 294,800 - -
ESB-220 ESB-220 P 458,100 - -
ESB-250 ESB-250 P 578,200 - -
