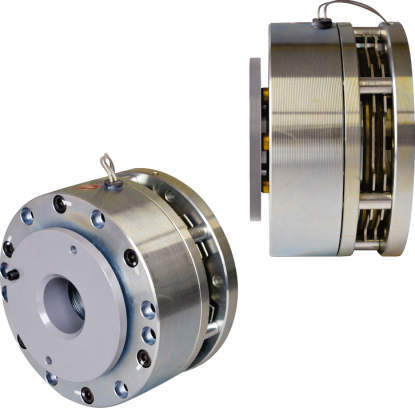

ESB-T
ESB-T

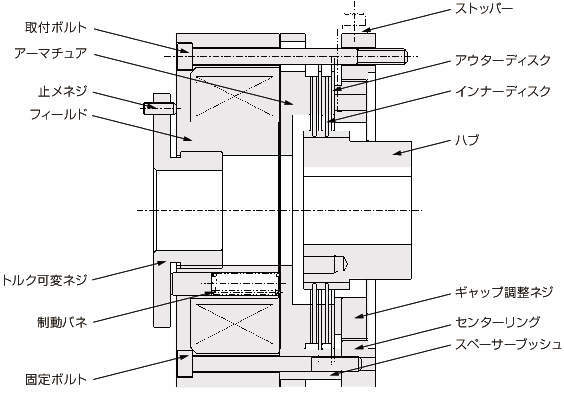

構造図
■広範囲なトルク調整が可能
・トルク調整形シリーズは、トルク可変ネジを回すことにより無段階かつ広範囲に制動トルクの設定が可能です。
主要特性はESB標準シリーズと同じですが、トルクを変更する事により特性は変わります。
■トルク調整が可能
・ESB-T形はトルク可変ネジを回すことにより、制動バネのストロークを可変させトルクを約30～100％の間でトルク調整が可能な電磁ブレーキです。
■設定トルクと調整代の関係
・トルクの設定値は、トルク調整ネジを回すことにより制動バネの押し付け力を調整し、トルクの設定値を変更することができます。
・各形式の設定トルクと調整代の関係はお問い合わせください。
8件の型式

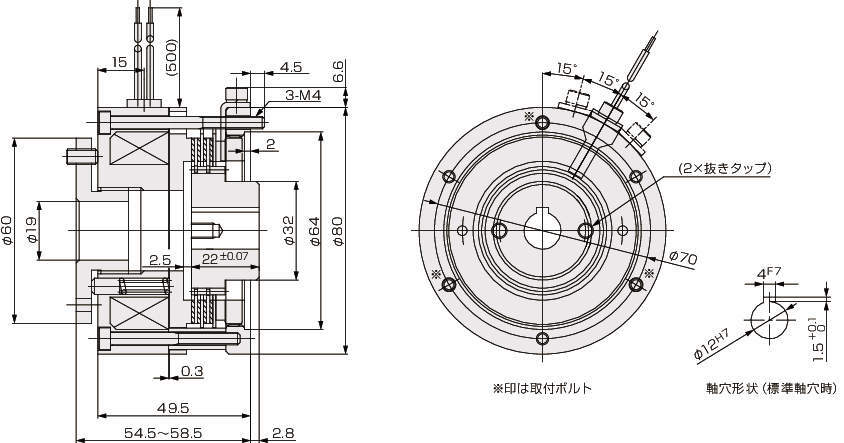

ESB80-T

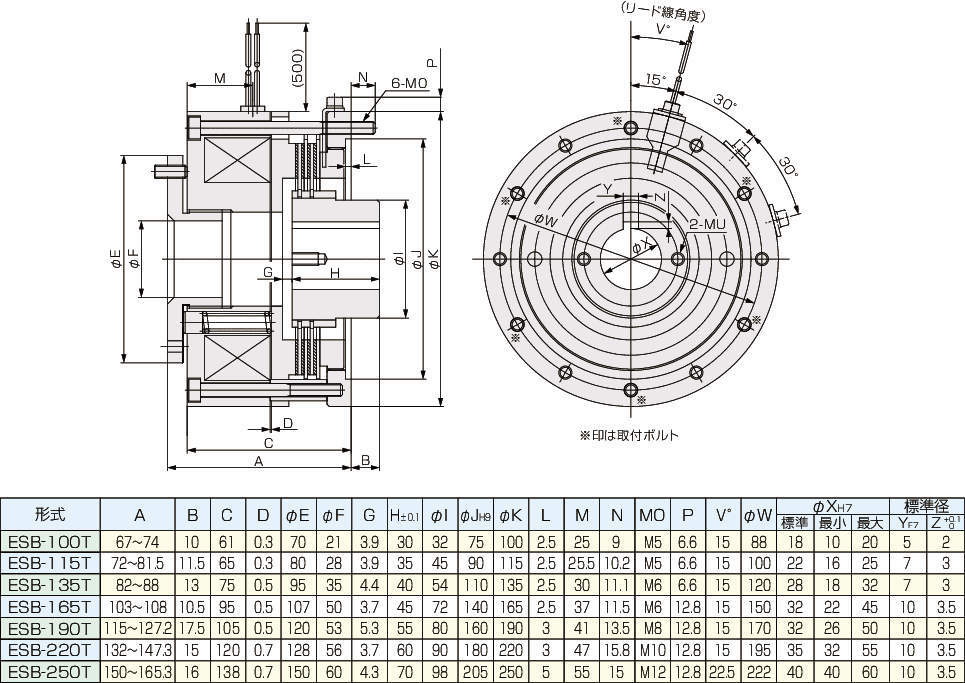

ESB-100-T～250-T
| 型式 | サイズ |
定格 トルク (Nm) |
トルク設定範囲(Nm) |
吸引電圧 (DC-V) |
吸引電流 (DC-A) |
保持電圧 (DC-V) |
保持電流 (DC-A) |
消費電力 (W) [at 20℃定常時] |
コイル抵抗 (Ω) [at 20℃] |
アーマチュア(ms) |
最高安全 回転速度 (r/min) |
機械 的寿命 |
適応 電源装置 |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最小 | 最大 | 吸引時間 | 釈放時間 | ||||||||||||
| ESB-80-T | 80 | 3.0 | 1 | 3 | 90 | 0.17 | 90 | 0.17 | 15.7 | 518 | 40 | 25 | 1800 | 100万回 | HD-100M |
| ESB-100-T | 100 | 7.5 | 2.5 | 7.5 | 90 | 0.28 | 90 | 0.28 | 25.1 | 323 | 100 | 50 | 1800 | 100万回 | HD-100M |
| ESB-115-T | 115 | 17.5 | 6 | 17.5 | 90 | 0.37 | 90 | 0.37 | 33.5 | 242 | 130 | 50 | 1800 | 100万回 | HD-100M |
| ESB-135-T | 135 | 35 | 12 | 35 | 180 | 0.94 | 90 | 0.47 | 42.4 | 191 | 80 | 60 | 1800 | 100万回 | HD-110M3 |
| ESB-165-T | 165 | 75 | 25 | 75 | 180 | 1.16 | 90 | 0.58 | 52.3 | 155 | 90 | 80 | 1800 | 100万回 | HD-110M3 |
| ESB-190-T | 190 | 150 | 50 | 150 | 180 | 1.68 | 90 | 0.84 | 75.7 | 107 | 150 | 90 | 1800 | 100万回 | HD-110M3 |
| ESB-220-T | 220 | 300 | 120 | 300 | 180 | 1.90 | 90 | 0.95 | 85.2 | 95 | 180 | 75 | 1800 | 100万回 | HD-110M3 |
| ESB-250-T | 250 | 600 | 333 | 600 | 180 | 2.31 | 90 | 1.15 | 103.9 | 75 | 235 | 65 | 1800 | 100万回 | HD-110M3 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| ESB-80-T | ESB-80-T | P | 72,400 | - | - |
| ESB-100-T | ESB-100-T | P | 89,900 | - | - |
| ESB-115-T | ESB-115-T | P | 124,500 | - | - |
| ESB-135-T | ESB-135-T | P | 150,700 | - | - |
| ESB-165-T | ESB-165-T | P | 209,000 | - | - |
| ESB-190-T | ESB-190-T | P | 369,900 | - | - |
| ESB-220-T | ESB-220-T | P | 571,900 | - | - |
| ESB-250-T | ESB-250-T | P | 722,300 | - | - |
