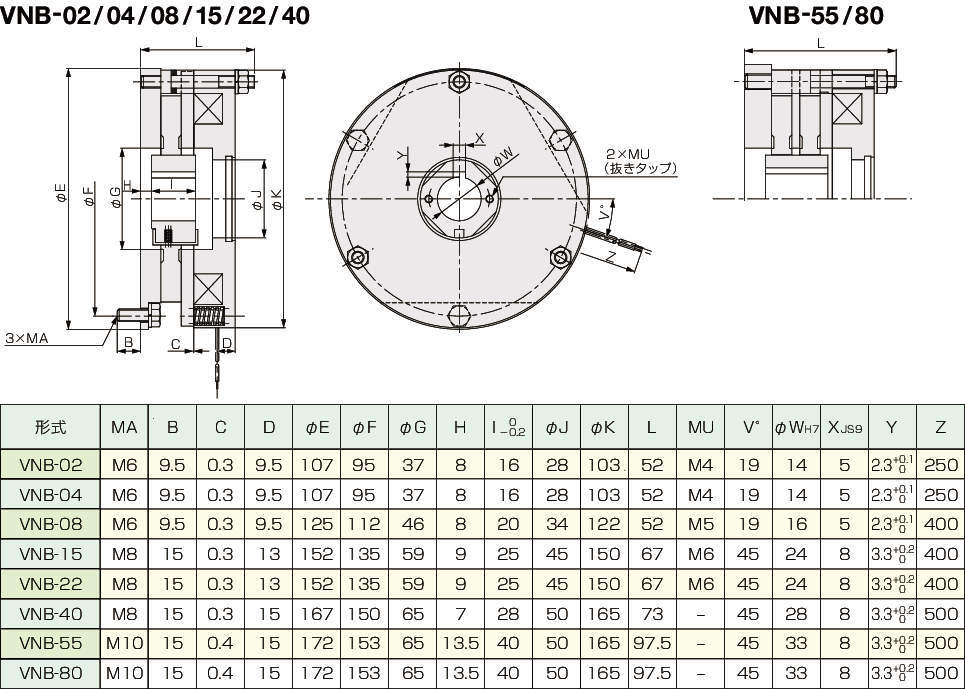

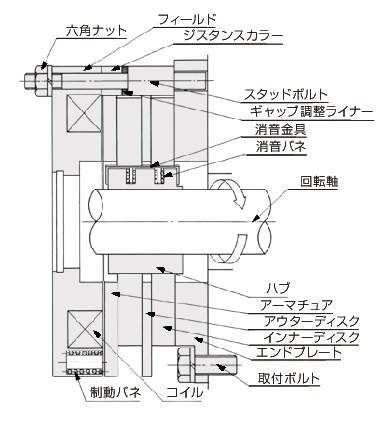

構造図 VNB-02～40

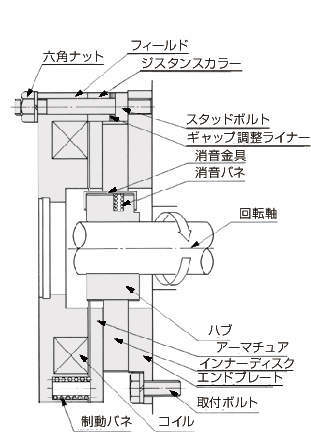

構造図 VNB-55/80

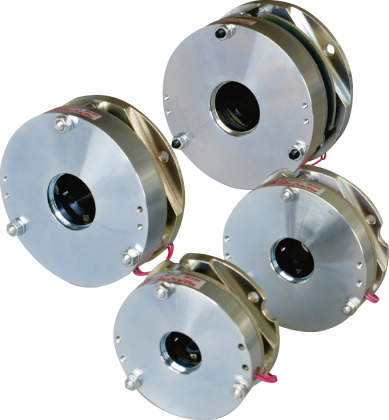

■高い静寂性
・回転中の微振動により発生する音を防止し、静かな場所での使用に最適です。
■豊富なバリエーション
・汎用モータはもちろん、インバータモータにもそのまま使用できます。単相用・低騒音用も揃っています。
■堅牢構造で長寿命
・構造はきわめて堅牢で機械的寿命は200万回と長寿命です。
・VNB-55/80の機械的寿命は100万回です。
■大きい熱放散
・摩擦板は外形をできるだけ大きく設計し、熱放散効果を高めています。
・このため熱放散容量が大きくなり、高頻度の繰り返し制動など過酷な運転に耐え得るシリーズです。
8件の型式
VNB
| 型式 |
定格 トルク (Nm) |
定格電圧 (DC-V) |
定格電流 (DC-A) |
消費電力 (W) [at 20℃] |
コイル抵抗 (Ω) [at 20℃] |
アーマチュア(ms) |
慣性モーメント J (×10-3kgm2) |
許容仕事率 (W) [at 1500r/min 50%ED] |
許容仕事量 (J/min) [at 1500r/min 50%ED] |
ギャップ(mm) |
ギャップ調整までの 許容仕事量 (×106J) |
許容総仕事量 (×106J) |
最高安全 回転速度 (r/min) |
機械 的寿命 |
質量 (kg) |
適応 電源装置 |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 吸引時間 | 釈放時間 | 規定 | 限界 | |||||||||||||||
| VNB-02 | 2.0 | 90 | 0.23 | 20.7 | 388 | 35 | 25 | 0.08 | 82 | 4920 | 0.3 | 0.8 | 37 | 220 | 1800 | 200万回 | 1.9 | HD-12SY |
| VNB-04 | 3.7 | 90 | 0.23 | 20.7 | 388 | 50 | 15 | 0.08 | 82 | 4920 | 0.3 | 0.8 | 37 | 220 | 1800 | 200万回 | 1.9 | HD-12SY |
| VNB-08 | 7.5 | 90 | 0.30 | 27 | 299 | 65 | 15 | 0.21 | 98 | 5880 | 0.3 | 0.8 | 60 | 360 | 1800 | 200万回 | 2.6 | HD-12SY |
| VNB-15 | 15 | 90 | 0.40 | 35.8 | 226 | 70 | 50 | 0.48 | 130 | 7800 | 0.3 | 0.8 | 75 | 450 | 1800 | 200万回 | 5.1 | HD-100M |
| VNB-22 | 22 | 90 | 0.40 | 35.8 | 226 | 75 | 40 | 0.48 | 130 | 7800 | 0.3 | 0.8 | 75 | 450 | 1800 | 200万回 | 5.1 | HD-100M |
| VNB-40 | 37 | 90 | 0.45 | 40.2 | 201 | 120 | 70 | 0.88 | 180 | 10800 | 0.3 | 0.8 | 105 | 630 | 1800 | 200万回 | 6.9 | HD-100M |
| VNB-55 | 55 | 90 | 0.45 | 40.2 | 201 | 60 | 70 | 1.66 | 180 | 10800 | 0.4 | 1.5 | 308 | 840 | 1800 | 100万回 | 8.7 | HD-110M3 |
| VNB-80 | 75 | 90 | 0.45 | 40.2 | 201 | 70 | 65 | 1.66 | 180 | 10800 | 0.4 | 1.5 | 308 | 840 | 1800 | 100万回 | 8.7 | HD-110M3 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| VNB-02 | VNB-02 | P | 32,100 | - | - |
| VNB-04 | VNB-04 | P | 33,800 | - | - |
| VNB-08 | VNB-08 | P | 38,200 | - | - |
| VNB-15 | VNB-15 | P | 62,400 | - | - |
| VNB-22 | VNB-22 | P | 68,800 | - | - |
| VNB-40 | VNB-40 | P | 98,300 | - | - |
| VNB-55 | VNB-55 | P | 142,100 | - | - |
| VNB-80 | VNB-80 | P | 147,900 | - | - |
