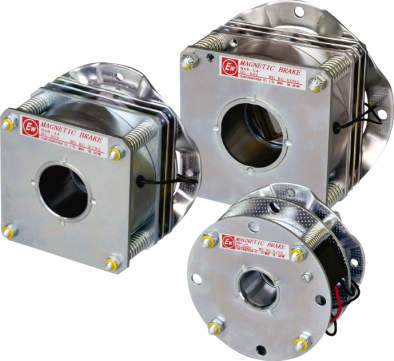

無励磁作動形電磁ブレーキ（小形電源装置付） NABシリーズ

NAB

NAB

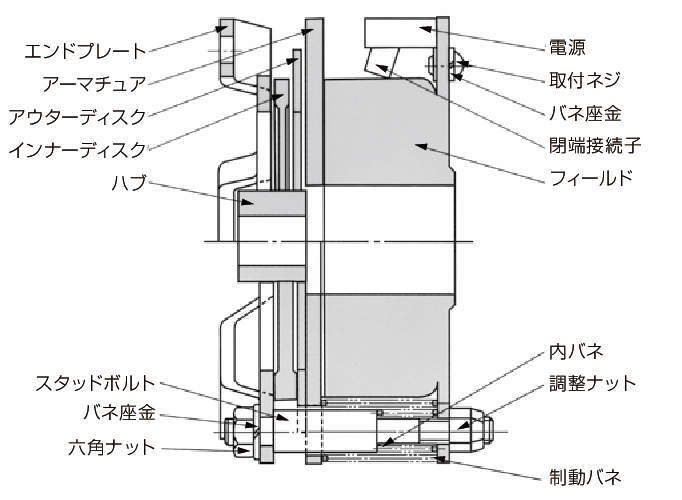

構造図

小形電源装置付ブレーキ

■敏速な応答性
・独特な構造を採用し、敏速な応答性で正確な制動が可能です。

■コンパクトタイプ
・超小形電源装置を使用した小形ブレーキです。特に交流ブレーキに比べ軸方向寸法が短いため、オーバハングが少なく安定性の良いブレーキモータにもなります。

■取付が容易
・ブレーキモータとして取付けやすい設計です。特殊な取付が必要な場合でも、アダプタを使用することにより、容易に取付が可能です。

: #電磁ブレーキ

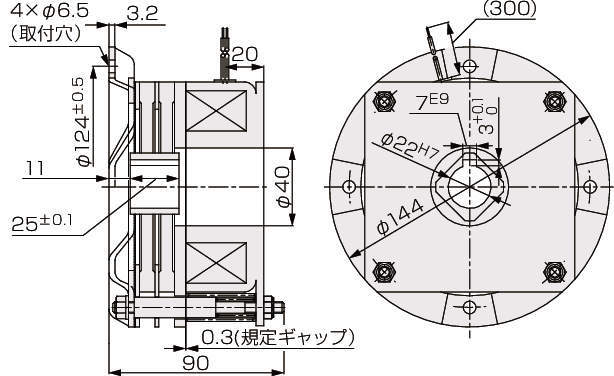

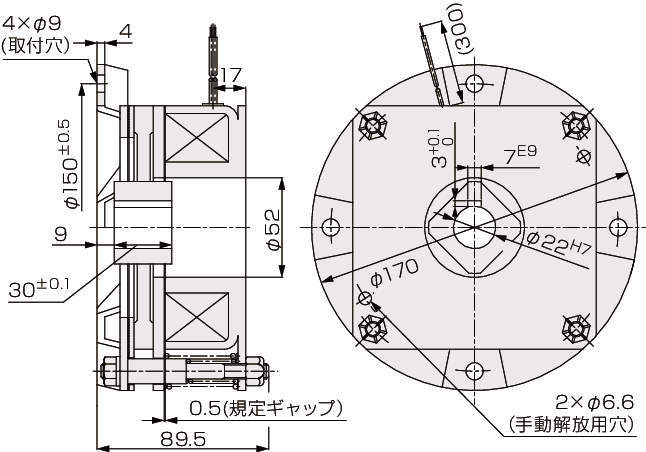

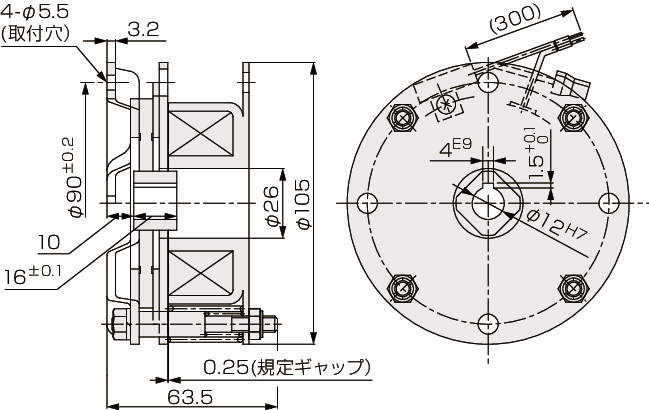

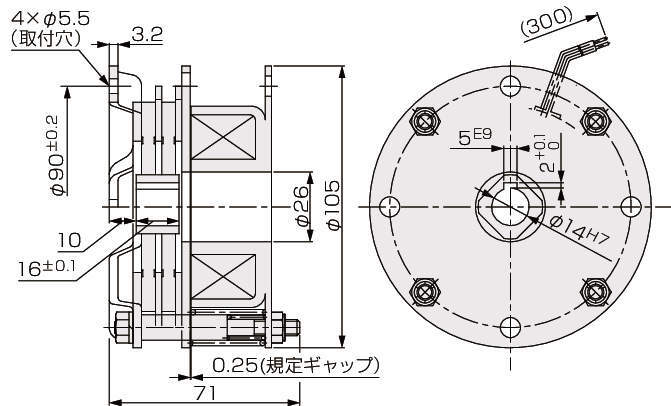

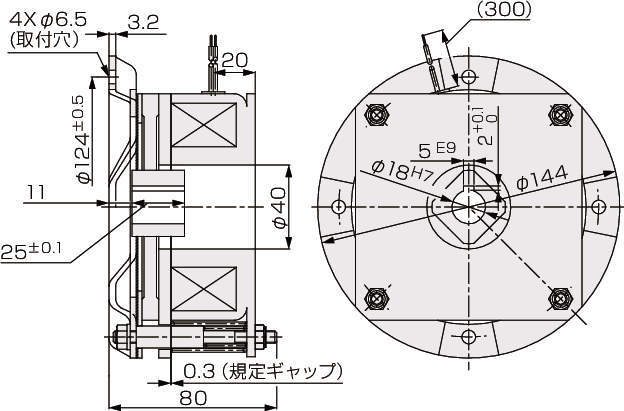

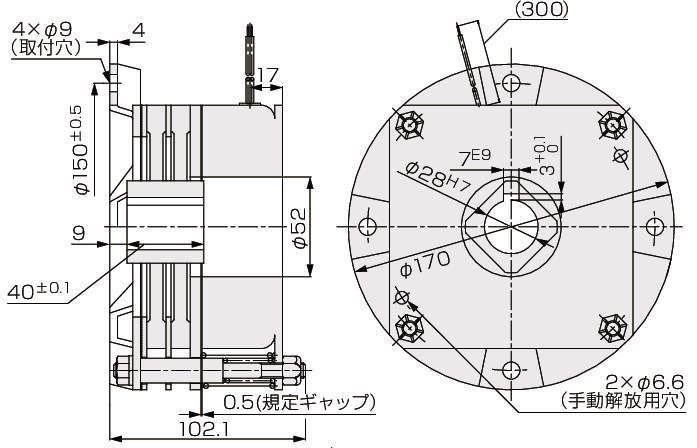

寸法図
カタログ・チラシ

詳細仕様

前へ

次へ

6件中 1-6件
表示件数

仕様
価格・納期

6件の型式

型式	定格トルク (Nm)	定格電圧 (V)	定格電流 (DC-A)	消費電力 (W) [at 20℃]	コイル抵抗 (Ω) [at 20℃]	アーマチュア(ms)		慣性モーメント J (×10^-3kgm²)	許容仕事率 (W) [at 1500r/min 50%ED]	許容仕事量 (J/min) [at 1500r/min 50%ED]	ギャップ(mm)		ギャップ調整までの許容仕事量 (×10⁶J)	許容総仕事量 (×10⁶J)	最高安全回転速度 (r/min)	機械的寿命	質量 (kg)	適応電源装置
						吸引時間	釈放時間				規定	限界
						吸引時間	釈放時間				規定	限界
NAB-32	2.0	AC200	0.20	13.2	346	60	220	0.04	40.9	2454	0.25	0.7	29.2	73	1800	100万回	1.3	HD-10S(本体に付属）
NAB-34	4.0	AC200	0.20	13.2	346	60	250	0.08	81.7	4902	0.25	0.7	29.2	147	1800	100万回	1.4	HD-10S(本体に付属）
NAB-42	7.5	DC90	0.24	22.2	383	85	150	0.15	98.0	5880	0.3	1.0	57.1	163	1800	100万回	3.0	HD-106R
NAB-44	15	DC90	0.24	22.2	383	85	180	0.28	122.5	7350	0.3	1.0	57.1	326	1800	100万回	3.2	HD-106R
NAB-52	22	DC90	0.38	34.2	237	130	160	0.48	122.5	7350	0.5	1.0	40.3	258	1800	100万回	4.9	HD-106R
NAB-54	40	DC90	0.38	34.2	237	130	250	0.90	122.5	7350	0.5	1.0	40.3	515	1800	100万回	5.3	HD-106R

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
NAB-32	NAB-32	P	39,100	-	-
NAB-34	NAB-34	P	41,400	-	-
NAB-42	NAB-42	P	47,500	-	-
NAB-44	NAB-44	P	53,700	-	-
NAB-52	NAB-52	P	73,600	-	-
NAB-54	NAB-54	P	83,100	-	-
