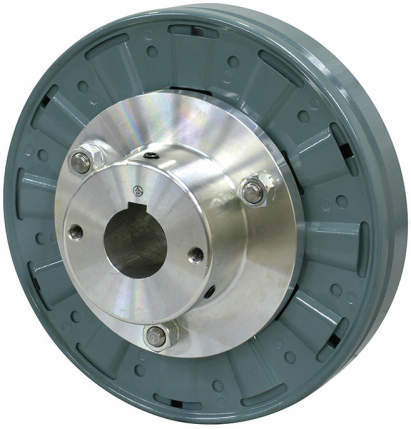

電磁ブレーキ（励磁作動形） DMB形

DMB

DMB

■DMB形は通電時にONとなる励磁作動形の乾式単板電磁ブレーキです。

■動作時の摩擦熱を速やかに外部へ放散する熱放散能力に優れ、しかも堅牢な構造、簡単な取付方式、迅速な応答性を持った機械・装置の高精度な自動化、過酷な高頻度運転に威力を発揮する電磁ブレーキです。

: #電磁ブレーキ

カタログ・チラシ

詳細仕様

前へ

次へ

9件中 1-9件
表示件数

仕様
価格・納期

9件の型式

型式	定格トルク (Nm)	電圧 (DC-V)	消費電力 (W) [at 20℃]	コイル抵抗 (Ω) [at 20℃]	コイル電流 (A) [at 20℃]	アーマチュア(ms)		慣性モーメント J (×10^-3kgm²)	許容仕事率 (W) [at 1500r/min 50%ED]	許容仕事量 (J/min) [at 1500r/min 50%ED]	許容総仕事量 (×10⁶J)	最高安全回転速度 (r/min)	質量 (kg)	適応電源装置
						吸引時間	釈放時間
						吸引時間	釈放時間
DMB-20	3	90	7.6	1063	0.085	25	45	0.04	38	2280	45	1800	0.34	HD-100M
DMB-30	7	90	9.3	873.8	0.103	30	100	0.24	52	3120	240	1800	0.86	HD-100M
DMB-40	20	90	10.2	793.9	0.113	50	200	1.28	70	4200	470	1800	2.28	HD-100M
DMB-50	40	90	16.8	481.4	0.187	30	160	2.4	139	8340	610	1800	2.51	HD-100M
DMB-60	60	90	19.0	426.3	0.210	40	180	7.75	327	19620	1150	1800	4.39	HD-100M
DMB-80	150	90	35.5	228.5	0.394	60	200	15.9	471	28260	1610	1800	7.73	HD-100M
DMB-W100	280	90	33.0	246.3	0.366	40	200	29	716	42960	1990	1800	9.9	HD-110M3
DMB-W120	550	90	26.7	302.9	0.297	60	300	78	1074	64440	3660	1800	19.6	HD-110M3
DMB-W150	800	90	30.4	266.1	0.338	70	500	211	1977	118620	4820	1800	35.0	HD-110M3

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
DMB-20	DMB-20	P	76,300	-	-
DMB-30	DMB-30	P	85,800	-	-
DMB-40	DMB-40	P	112,500	-	-
DMB-50	DMB-50	P	162,000	-	-
DMB-60	DMB-60	P	228,500	-	-
DMB-80	DMB-80	P	268,700	-	-
DMB-W100	DMB-W100	P	411,300	-	-
DMB-W120	DMB-W120	P	639,700	-	-
DMB-W150	DMB-W150	P	889,100	-	-
