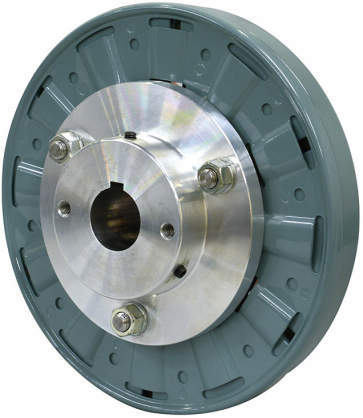

電磁クラッチ（励磁作動形） HMC形

HMC

HMC

■HMC形は通電時にONとなる励磁作動形の乾式単板電磁クラッチです。

■動作時の摩擦熱を速やかに外部へ放散する熱放散能力に優れ、しかも堅牢な構造、簡単な取付方式、迅速な応答性を持った機械・装置の高精度な自動化、過酷な高頻度運転に威力を発揮する電磁クラッチです。

: #電磁クラッチ

カタログ・チラシ

詳細仕様

前へ

次へ

9件中 1-9件
表示件数

仕様
価格・納期

9件の型式

型式	定格トルク (Nm)	電圧 (DC-V)	消費電力 (W) [at 20℃]	コイル抵抗 (Ω) [at 20℃]	コイル電流 (A) [at 20℃]	アーマチュア(ms)		慣性モーメントJ(×10^-3kgm²)		許容仕事率 (W) [at 1500r/min 50%ED]	許容仕事量 (J/min) [at 1500r/min 50%ED]	許容総仕事量 (×10⁶J)	最高安全回転速度 (r/min)	質量 (kg)	適応電源装置
						吸引時間	釈放時間	ロータ側	アーマチュア側
						吸引時間	釈放時間	ロータ側	アーマチュア側
HMC-20	3	90	7.6	1063	0.085	25	60	0.058	0.043	38	2280	45	1800	0.51	HD-100M
HMC-30	7	90	9.3	873.8	0.103	30	100	0.303	0.235	52	3120	240	1800	1.2	HD-100M
HMC-40	20	90	10.2	793.9	0.113	50	200	1.74	1.275	70	4200	470	1800	3.37	HD-100M
HMC-50	40	90	16.8	481.4	0.187	30	160	3.25	2.4	139	8340	610	1800	3.83	HD-100M
HMC-60	60	90	19.0	426.3	0.210	40	180	6.95	7.65	327	19620	1150	1800	6.65	HD-100M
HMC-80	150	90	35.5	228.5	0.394	60	200	22.8	13.8	471	28260	1610	1800	11.58	HD-100M
HMC-W100	280	90	37.2	217.2	0.415	50	140	44.3	30.1	716	42960	1990	1800	15.2	HD-110M3
HMC-W120	550	90	32.8	246.2	0.365	80	290	116.7	78.2	1074	64440	3660	1800	29.0	HD-110M3
HMC-W150	800	90	40.7	199.0	0.450	80	380	257.3	201.6	1977	118620	4820	1800	49.8	HD-110M3

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
HMC-20	HMC-20	P	99,200	-	-
HMC-30	HMC-30	P	113,000	-	-
HMC-40	HMC-40	P	167,700	-	-
HMC-50	HMC-50	P	221,000	-	-
HMC-60	HMC-60	P	247,300	-	-
HMC-80	HMC-80	P	467,100	-	-
HMC-W100	HMC-W100	P	594,000	-	-
HMC-W120	HMC-W120	P	934,200	-	-
HMC-W150	HMC-W150	P	1,370,500	-	-
