理研機器
ESL-4
ESL-4
ESW-4
・Mシリーズを小型化し、約50～70%軽量化しました。
・スプール固着防止のため、1分以上の加圧は避けてください。
・使用頻度が高い場合は、50MPa以下で使用してください。

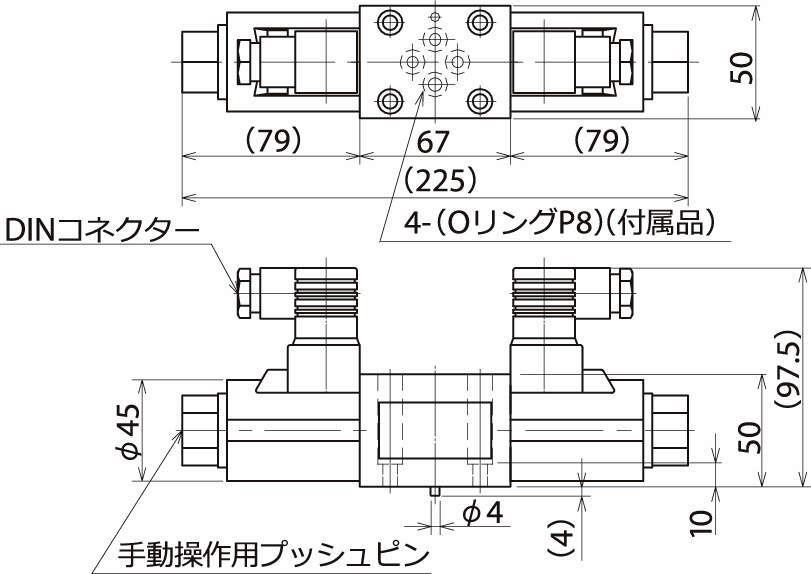

・DINコネクターは任意に向きを変更できます。(90°×4方向)
| 最高使用圧力 | 70MPa |
|---|---|
| 最大流量 | 0～8MPa：6L/min 8～70MPa：3L/min |
| 付属品 | Oリング P8(4ヶ) |
| 許容背圧 | 1MPa |
| ボルト差込長 | 10mm |
18件の型式
ESL-4
ESW-4

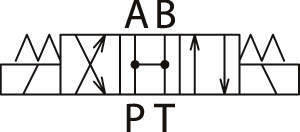

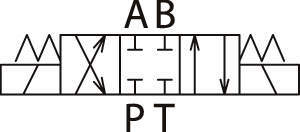

| 型式 | ソレノイド数 | ポート数 | 弁形式 |
操作電圧 (V) |
概略質量 (kg) |
|---|---|---|---|---|---|
| ESL-4S-1 | 片ソレノイド(2位置) | 4 | ノーマルストレート | 100 | 1.9 |
| ESL-4S-2 | 片ソレノイド(2位置) | 4 | ノーマルストレート | 200 | 1.9 |
| ESL-4S-DC24 | 片ソレノイド(2位置) | 4 | ノーマルストレート | DC24 | 1.9 |
| ESL-4H-1 | 片ソレノイド(2位置) | 4 | ノーマルオープン | 100 | 1.9 |
| ESL-4H-2 | 片ソレノイド(2位置) | 4 | ノーマルオープン | 200 | 1.9 |
| ESL-4H-DC24 | 片ソレノイド(2位置) | 4 | ノーマルオープン | DC24 | 1.9 |
| ESL-4P-1 | 片ソレノイド(2位置) | 4 | Pポートブロック | 100 | 1.9 |
| ESL-4P-2 | 片ソレノイド(2位置) | 4 | Pポートブロック | 200 | 1.9 |
| ESL-4P-DC24 | 片ソレノイド(2位置) | 4 | Pポートブロック | DC24 | 1.9 |
| ESW-4H-1 | 両ソレノイド(3位置) | 4 | オールポートオープン | 100 | 2.5 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| ESL-4S-1 | ESL-4S-1 | P | 90,200 | - | - |
| ESL-4S-2 | ESL-4S-2 | P | 90,200 | - | - |
| ESL-4S-DC24 | ESL-4S-DC24 | P | 95,200 | - | - |
| ESL-4H-1 | ESL-4H-1 | P | 90,200 | - | - |
| ESL-4H-2 | ESL-4H-2 | P | 90,200 | - | - |
| ESL-4H-DC24 | ESL-4H-DC24 | P | 95,200 | - | - |
| ESL-4P-1 | ESL-4P-1 | P | 90,200 | - | - |
| ESL-4P-2 | ESL-4P-2 | P | 90,200 | - | - |
| ESL-4P-DC24 | ESL-4P-DC24 | P | 95,200 | - | - |
| ESW-4H-1 | ESW-4H-1 | P | 124,000 | - | - |
