■外観美麗
・RSローラチェーンにニッケルめっきを施すことで、美しい外観を有します。
・外観が重視される事務機や専用機での用途に最適です。
■軽度の耐食性
・軽度の耐食性を持ちますので、水滴がかかる程度の雰囲気であればご使用が可能です。
■使用温度領域
・-10℃～60℃の範囲でご使用いただけますが、使用温度に適した潤滑油の使用により、最大150℃まで使用可能です。
※RSローラチェーンに比べ、約15％最大許容張力が低くなりますので選定時にご注意ください。
34件の型式

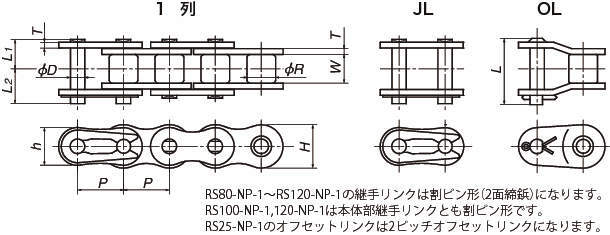

| 型式 | タイプ |
チェーン 番号 |
列数 |
ピッチ P (mm) |
ローラ径 R (mm) |
内リンク内幅 W (mm) |
ピンの形状 | プレート(mm) | ピン(mm) |
オフセットピン長 L (mm) |
最小 引張強さ (kN) |
平均 引張強さ (KN) |
最大 許容張力 (kN) |
概略質量 (kg/m) |
リンク数 | ユニット数 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 厚さT | 幅H | 幅h | ピン径D | ピン長L1+L2 | L1 | L2 | |||||||||||||||
| RS40-NP-1-RP-15UR | リール巻 | RS40 | 1 | 12.7 | 7.92 | 7.95 | リベット | 1.5 | 12 | 10.4 | 3.79 | 18.2 | 8.25 | 9.95 | - | 17.7 | 19.1 | 3.04 | 0.64 | 3599 | 15 |
| RS50-NP-1-RP-10UR | リール巻 | RS50 | 1 | 15.875 | 10.16 | 9.53 | リベット | 2 | 15 | 13 | 5.09 | 22.2 | 10.3 | 11.9 | - | 28.4 | 31.4 | 5.39 | 1.04 | 1919 | 10 |
| RS60-NP-1-RP-10UR | リール巻 | RS60 | 1 | 19.05 | 11.91 | 12.7 | リベット | 2.4 | 18.1 | 15.6 | 5.96 | 27.6 | 12.85 | 14.75 | - | 40.2 | 44.1 | 7.26 | 1.53 | 1590 | 10 |
| RS25-NP-1-RP-U | ユニット | RS25 | 1 | 6.35 | 3.3 | 3.18 | リベット | 0.75 | 5.84 | 5.05 | 2.31 | 8.3 | 3.8 | 4.5 | - | 4.12 | 4.7 | 0.64 | 0.14 | 160 | - |
| RS35-NP-1-RP-U | ユニット | RS35 | 1 | 9.525 | 5.08 | 4.78 | リベット | 1.25 | 9 | 7.8 | 3.59 | 12.7 | 5.85 | 6.85 | - | 9.81 | 11.3 | 1.86 | 0.33 | 320 | - |
| RS40-NP-1-RP-U | ユニット | RS40 | 1 | 12.7 | 7.92 | 7.95 | リベット | 1.5 | 12 | 10.4 | 3.79 | 18.2 | 8.25 | 9.95 | - | 17.7 | 19.1 | 3.04 | 0.64 | 240 | - |
| RS50-NP-1-RP-U | ユニット | RS50 | 1 | 15.875 | 10.16 | 9.53 | リベット | 2 | 15 | 13 | 5.09 | 22.2 | 10.3 | 11.9 | - | 28.4 | 31.4 | 5.39 | 1.04 | 192 | - |
| RS60-NP-1-RP-U | ユニット | RS60 | 1 | 19.05 | 11.91 | 12.7 | リベット | 2.4 | 18.1 | 15.6 | 5.96 | 27.6 | 12.85 | 14.75 | - | 40.2 | 44.1 | 7.26 | 1.53 | 160 | - |
| RS80-NP-1-RP-U | ユニット | RS80 | 1 | 25.4 | 15.88 | 15.88 | リベット | 3.2 | 24.1 | 20.8 | 7.94 | 35.5 | 16.25 | 19.25 | - | 71.6 | 78.5 | 12.7 | 2.66 | 120 | - |
| RS100-NP-1-CP-U | ユニット | RS100 | 1 | 31.75 | 19.05 | 19.05 | 割りピン | 4 | 30.1 | 26 | 9.54 | 42.6 | 19.75 | 22.85 | - | 107 | 118 | 19.1 | 3.99 | 96 | - |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| RS40-NP-1-RP-15UR | RS40-NP-1-RP-15UR | P | 153,000 | 在庫品 | - |
| RS50-NP-1-RP-10UR | RS50-NP-1-RP-10UR | P | 130,000 | 在庫品 | 在庫品 |
| RS60-NP-1-RP-10UR | RS60-NP-1-RP-10UR | P | 171,000 | 在庫品 | 在庫品 |
| RS25-NP-1-RP-U | RS25-NP-1-RP-U | P | 3,530 | 在庫品 | 在庫品 |
| RS35-NP-1-RP-U | RS35-NP-1-RP-U | P | 7,530 | 在庫品 | 在庫品 |
| RS40-NP-1-RP-U | RS40-NP-1-RP-U | P | 10,200 | 在庫品 | 在庫品 |
| RS50-NP-1-RP-U | RS50-NP-1-RP-U | P | 13,000 | 在庫品 | 在庫品 |
| RS60-NP-1-RP-U | RS60-NP-1-RP-U | P | 17,100 | 在庫品 | 在庫品 |
| RS80-NP-1-RP-U | RS80-NP-1-RP-U | P | 31,800 | 在庫品 | 在庫品 |
| RS100-NP-1-CP-U | RS100-NP-1-CP-U | P | 55,600 | 在庫品 | 在庫品 |
