椿本チエイン
プラコンビ
・許容張力が大きいので搬送能力の大きなコンベヤに適します。（SS、PCを除く）
・トッププレートのみの取替えも可能です。
・腐食雰囲気に応じたチェーン仕様があります。

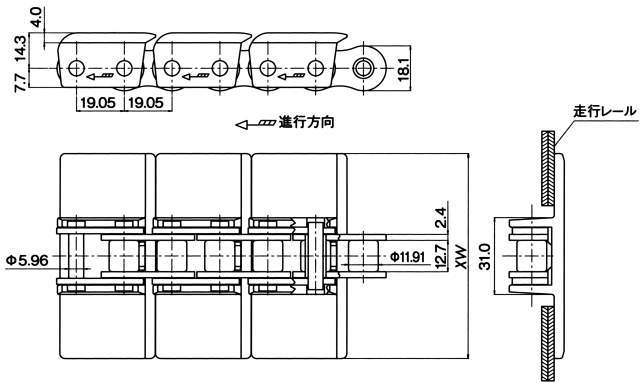

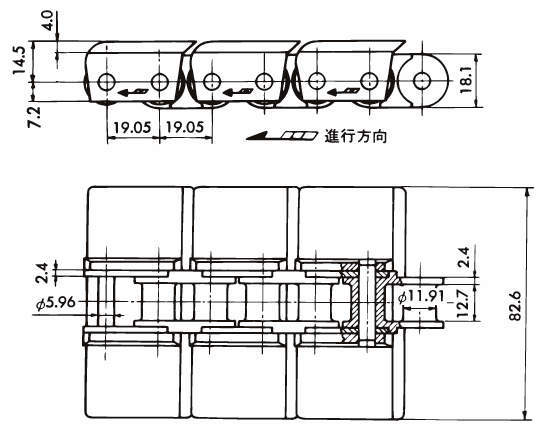

・TN形トップチェーンは、本体チェーン（RS60相当）とトッププレート（スナッププレート）から構成されています。
トッププレートは、本体チェーンの外リンクにトッププレートの脚部をスナップ止めしています。
| タイプ | 直線搬送用 |
|---|---|
| チェーンピッチ | 19.05mm |
| チェーンタイプ | TN：鋼 TN-NP：鋼（ニッケルメッキ） TN-LCM-NP：ラムダチェーン（ニッケルメッキ） TN-SS：ステンレスチェーン(SS仕様) TN-PC：プラコンビチェーン |
| 適用スプロケット | RSスプロケット RS60（B形は歯数12枚以上） |
8件の型式
プラコンビ
| 型式 | タイプ | 仕様 |
チェーン 材質 |
トッププレー幅 XW (mm) |
最大 許容張力 (kN) |
許容速度(m/min) |
使用温度範囲 (℃) |
|
|---|---|---|---|---|---|---|---|---|
| 潤滑有 | 潤滑なし | |||||||
| TN826-PC-U | ユニット(160L)・TN組込み | プラコンビ仕様 | POM+SUS304 | 82.6 | 6.28 | 120 | 60 | -20～80 |
| TN826-PC | リンク・TN組込み | プラコンビ仕様 | POM+SUS304 | 82.6 | 6.28 | 120 | 60 | -20～80 |
| TN826P | トッププレート | - | - | 82.6 | - | - | - | -10～80 |
| TN1016P | トッププレート | - | - | 101.6 | - | - | - | -10～80 |
| TN1143P | トッププレート | - | - | 114.3 | - | - | - | -10～80 |
| TN1270P | トッププレート | - | - | 127 | - | - | - | -10～80 |
| TN1905P | トッププレート | - | - | 190.5 | - | - | - | -10～80 |
| TN826P-PC | トッププレート | - | - | 82.6 | - | - | - | -20～80 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TN826-PC-U | TN826-PC-U | P | 54,720 | - | 在庫品 |
| TN826-PC | TN826-PC-L | L | 342 | - | 在庫品 |
| TN826P | TN826P | P | 302 | 在庫品 | 在庫品 |
| TN1016P | TN1016P | P | 328 | - | 在庫品 |
| TN1143P | TN1143P | P | 338 | - | 在庫品 |
| TN1270P | TN1270P | P | 396 | - | 在庫品 |
| TN1905P | TN1905P | P | 624 | - | 在庫品 |
| TN826P-PC | TN826P-PC | P | 316 | - | 在庫品 |
