・曲線搬送用ステンレストップチェーンの標準タイプ。全部品ステンレス製です。

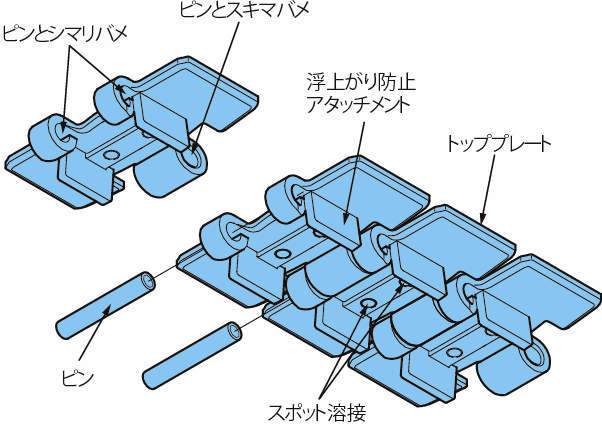

・ヒンジとプレートの一部をラップさせた上面形状。搬送物の安定搬送に適します。
・プレート上面は研削仕上げを行ったミガキ仕様です。
共通仕様
| タイプ | 曲線搬送用 |
|---|---|
| チェーンピッチ | 38.1mm |
| 最小横曲り半径 | 500mm |
| 適用スプロケット | TTUチェーン用スプロケット |
椿本チエイン
ステンレストップチェーン TTU形
詳細仕様
4件の型式
-

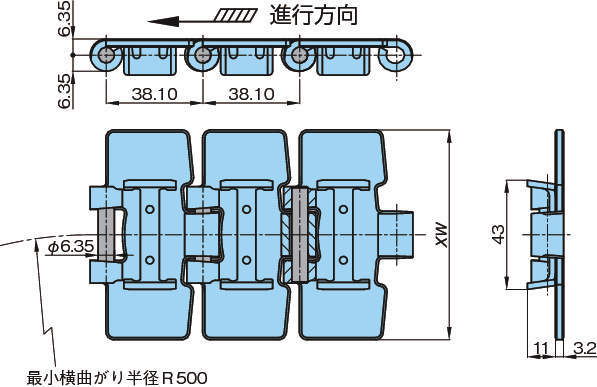

平面図
| 型式 | タイプ | 仕様 | 材質 |
トップ プレート幅 XW(mm) |
チェーン ピッチ (mm) |
最小 横曲り半径 (mm) |
最大 許容張力 (kN) |
許容速度(m/min) |
使用 温度範囲 (℃) |
概略質量 (kg/m) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| トッププレート | ピン | 潤滑有 | 潤滑なし | |||||||||
| TTU762-N | リンク | N仕様 | マルテンサイト系ステンレス | オーステナイト系ステンレス | 76.2 | 38.1 | 500 | 2.16 | 80 | 50 | -20～400 | 2.8 |
| TTU826-N | リンク | N仕様 | マルテンサイト系ステンレス | オーステナイト系ステンレス | 82.6 | 38.1 | 500 | 2.16 | 80 | 50 | -20～400 | 3.0 |
| TTU1143-N | リンク | N仕様 | マルテンサイト系ステンレス | オーステナイト系ステンレス | 114.3 | 38.1 | 500 | 2.16 | 80 | 50 | -20～400 | 3.7 |
| TTU1905-N | リンク | N仕様 | マルテンサイト系ステンレス | オーステナイト系ステンレス | 190.5 | 38.1 | 500 | 2.16 | 80 | 50 | -20～400 | 5.5 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TTU762-N | TTU762-N-L | L | 2,310 | - | 在庫品 |
| TTU826-N | TTU826-N-L | L | 2,380 | - | 在庫品 |
| TTU1143-N | TTU1143-N-L | L | 3,000 | - | 在庫品 |
| TTU1905-N | TTU1905-N-L | L | 5,200 | - | 在庫品 |
