・全閉構造ですのでケーブル・ホースを粉塵やスパッターから守ります。
・高強度で高剛性。
椿本チエイン
プラケーブルベヤ TKC
詳細仕様
283件の型式
-

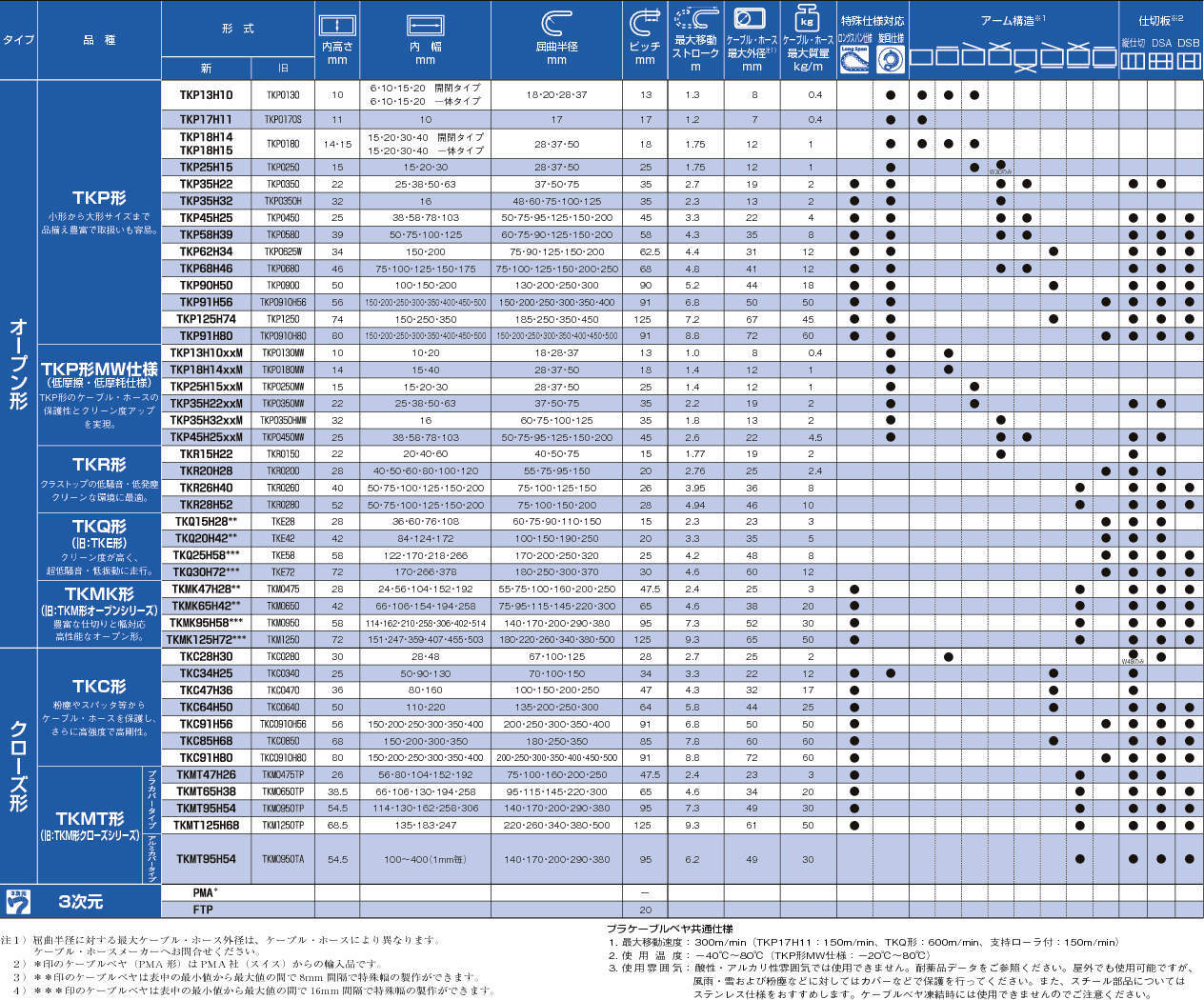

サイズ一覧
| 型式 | 形式 | 種類 | タイプ | 仕様 |
ピッチ (mm) |
内高さ (mm) |
内幅 (mm) |
外高さ (mm) |
外幅 (mm) |
屈曲半径 (mm) |
設置高さ (mm) |
最大移動 ストローク (mm) |
ケーブル・ホース | 備考 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大外径 (mm) | 最大質量 (kg/m) | ||||||||||||||
| TKC28H30-30W28R67 | TKC28H30 | ケーブルベヤ本体 | 外周：取外し | - | 28 | 30 | 28 | 40 | 40 | 67 | 184～204 | 2.7 | 25 | 2 | - |
| TKC28H30-30W28R100 | TKC28H30 | ケーブルベヤ本体 | 外周：取外し | - | 28 | 30 | 28 | 40 | 40 | 100 | 250～270 | 2.7 | 25 | 2 | - |
| TKC28H30-30W28R125 | TKC28H30 | ケーブルベヤ本体 | 外周：取外し | - | 28 | 30 | 28 | 40 | 40 | 125 | 300～320 | 2.7 | 25 | 2 | - |
| TKC28H30-30W48R67 | TKC28H30 | ケーブルベヤ本体 | 外周：取外し | - | 28 | 30 | 48 | 40 | 60 | 67 | 184～204 | 2.7 | 25 | 2 | - |
| TKC28H30-30W48R100 | TKC28H30 | ケーブルベヤ本体 | 外周：取外し | - | 28 | 30 | 48 | 40 | 60 | 100 | 250～270 | 2.7 | 25 | 2 | - |
| TKC28H30-30W48R125 | TKC28H30 | ケーブルベヤ本体 | 外周：取外し | - | 28 | 30 | 48 | 40 | 60 | 125 | 300～320 | 2.7 | 25 | 2 | - |
| TKC34H25W50R70 | TKC34H25 | ケーブルベヤ本体 | 外周：片側開閉／内周：取外し | - | 34 | 25 | 50 | 40 | 70 | 70 | 190～210 | 3.3 | 22 | 12 | - |
| TKC34H25W50R100 | TKC34H25 | ケーブルベヤ本体 | 外周：片側開閉／内周：取外し | - | 34 | 25 | 50 | 40 | 70 | 100 | 250～270 | 3.3 | 22 | 12 | - |
| TKC34H25W50R150 | TKC34H25 | ケーブルベヤ本体 | 外周：片側開閉／内周：取外し | - | 34 | 25 | 50 | 40 | 70 | 150 | 350～370 | 3.3 | 22 | 12 | - |
| TKC34H25W90R70 | TKC34H25 | ケーブルベヤ本体 | 外周：片側開閉／内周：取外し | - | 34 | 25 | 90 | 40 | 110 | 70 | 190～210 | 3.3 | 22 | 12 | - |
・ロングスパン仕様の場合は上記と仕様が異なる場合があります。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TKC28H30-30W28R67 | TKC28H30-30W28R67 | L | 460 | - | 在庫品 |
| TKC28H30-30W28R100 | TKC28H30-30W28R100 | L | 460 | - | 在庫品 |
| TKC28H30-30W28R125 | TKC28H30-30W28R125 | L | 460 | - | 在庫品 |
| TKC28H30-30W48R67 | TKC28H30-30W48R67 | L | 526 | - | 在庫品 |
| TKC28H30-30W48R100 | TKC28H30-30W48R100 | L | 526 | - | 在庫品 |
| TKC28H30-30W48R125 | TKC28H30-30W48R125 | L | 526 | - | 在庫品 |
| TKC34H25W50R70 | TKC34H25W50R70 | L | 883 | 在庫品 | 4日間 |
| TKC34H25W50R100 | TKC34H25W50R100 | L | 883 | 在庫品 | 4日間 |
| TKC34H25W50R150 | TKC34H25W50R150 | L | 883 | 在庫品 | 4日間 |
| TKC34H25W90R70 | TKC34H25W90R70 | L | 1,010 | 在庫品 | 4日間 |
・ケーブルベヤ本体の価格は、標準色、1リンク当たりの価格です。
