・独自のリンク構造。小物の安定搬送やスムーズな乗移りが可能です。
・プレート上面に穴を配置。プレート上面に残る余分な潤滑剤や水分の除去に有効です。
・オール樹脂製チェーン。軽量で取付け・交換が容易です。
共通仕様
| タイプ | 直線搬送用 オープンタイプ |
|---|---|
| チェーンピッチ | 25.4mm |
| 蛇行防止 | 蛇行防止アタッチメントあり |
椿本チエイン
プラスチックモジュラーチェーン BTO8-M形
詳細仕様
5件の型式
-

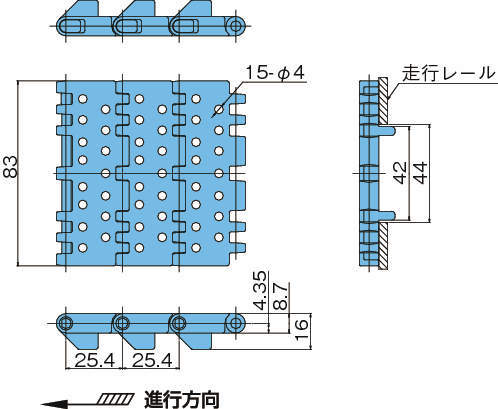

平面図
-

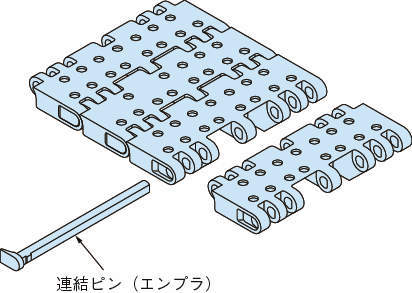

立体図
| 型式 | 仕様 | 外観色 | ピン仕様 |
チェーン幅 (mm) |
チェーン ピッチ (mm) |
許容張力 (kN) |
許容速度(m/min) |
使用 温度範囲 (℃) |
概略質量 (kg/m) |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 潤滑有 | 潤滑なし | |||||||||
| BTO8-830-M | 普通 | グレー | プラピン | 83 | 25.4 | 1.08 | 50 | 50 | -20～(60)80 | 0.7 |
| BTO8-830-M-LFW | 低摩擦・耐摩耗 | ホワイト | プラピン | 83 | 25.4 | 1.08 | 50 | 50 | -20～(60)80 | 0.7 |
| BTO8-830-M-LFG | 低摩擦・耐摩耗 | グリーン | プラピン | 83 | 25.4 | 1.08 | 50 | 50 | -20～(60)80 | 0.7 |
| BTO8-830-M-LFB | 低摩擦・耐摩耗 | ブラウン | プラピン | 83 | 25.4 | 1.08 | 50 | 50 | -20～(60)80 | 0.7 |
| BTO8-830-M-ALF | 超低摩擦・耐摩耗 | ライトブルー | プラピン | 83 | 25.4 | 1.08 | 50 | 50 | -20～(60)80 | 0.7 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| BTO8-830-M | BTO8-830-M-L | L | 290 | - | 30日間 |
| BTO8-830-M-LFW | BTO8-830-M-LFW-L | L | 318 | - | 30日間 |
| BTO8-830-M-LFG | BTO8-830-M-LFG-L | L | 318 | - | 30日間 |
| BTO8-830-M-LFB | BTO8-830-M-LFB-L | L | 318 | - | 30日間 |
| BTO8-830-M-ALF | BTO8-830-M-ALF-L | L | 348 | - | 30日間 |
