・TTPより大きな許容張力（約1.4倍）。より負荷の掛かる条件に最適です。
・曲線搬送用プラトップチェーン（TTUP,TPU形）と同じスプロケットが使用可能。部品の共有化が可能です。
・プラスチック製連結ピンもラインナップ。オール樹脂のため、軽量で取扱いが容易です。また水潤滑下では、ステンレスピン仕様より長寿命が期待できます。
共通仕様
| タイプ | 直線搬送用 |
|---|---|
| チェーンピッチ | 38.1mm |
| 適用スプロケット | TPS形チェーン用スプロケット |
椿本チエイン
プラトップチェーン TPS形
詳細仕様
29件の型式
-

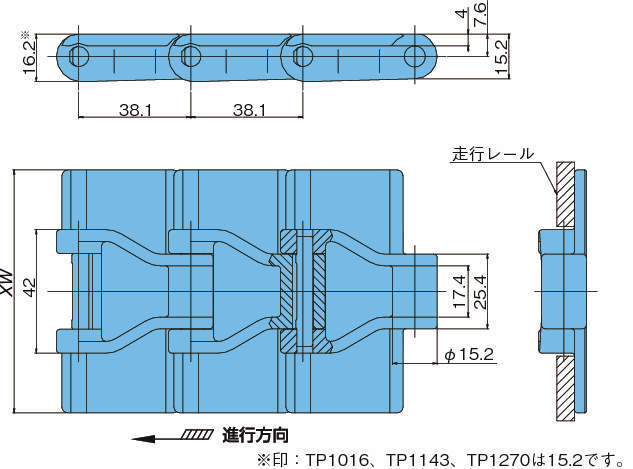

ステンレスピン
-

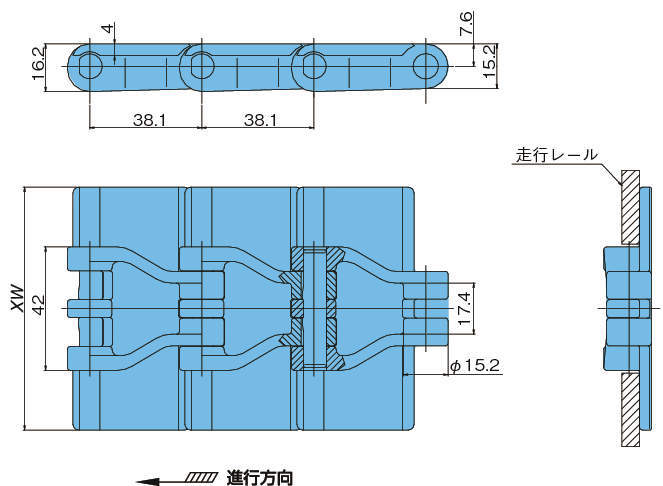

プラピン
| 型式 | タイプ | 仕様 | 色 | ピン仕様 |
トッププレート幅 XW (mm) |
チェーン ピッチ (mm) |
許容張力 (kN) |
許容速度(m/min) |
使用 温度範囲 (℃) |
概略質量 (kg/m) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 潤滑有 | 潤滑なし | ||||||||||
| TPS826 | リンク | 普通 | グレー | ステンレスピン | 82.6 | 38.1 | 1.18 | 100 | 50 | -20～80 | 0.85 |
| TPS1016 | リンク | 普通 | グレー | ステンレスピン | 101.6 | 38.1 | 1.18 | 100 | 50 | -20～80 | 1.05 |
| TPS1143 | リンク | 普通 | グレー | ステンレスピン | 114.3 | 38.1 | 1.18 | 100 | 50 | -20～80 | 1.10 |
| TPS1270 | リンク | 普通 | グレー | ステンレスピン | 127.0 | 38.1 | 1.18 | 100 | 50 | -20～80 | 1.20 |
| TPS826-LFW | リンク | 低摩擦・耐摩耗 | ホワイト | ステンレスピン | 82.6 | 38.1 | 1.18 | 100 | 50 | -20～80 | 0.85 |
| TPS826-LFB | リンク | 低摩擦・耐摩耗 | ブラウン | ステンレスピン | 82.6 | 38.1 | 1.18 | 100 | 50 | -20～80 | 0.85 |
| TPS826-LFG | リンク | 低摩擦・耐摩耗 | グリーン | ステンレスピン | 82.6 | 38.1 | 1.18 | 100 | 50 | -20～80 | 0.85 |
| TPS1016-LFW | リンク | 低摩擦・耐摩耗 | ホワイト | ステンレスピン | 101.6 | 38.1 | 1.18 | 100 | 50 | -20～80 | 1.05 |
| TPS1016-LFB | リンク | 低摩擦・耐摩耗 | ブラウン | ステンレスピン | 101.6 | 38.1 | 1.18 | 100 | 50 | -20～80 | 1.05 |
| TPS1016-LFG | リンク | 低摩擦・耐摩耗 | グリーン | ステンレスピン | 101.6 | 38.1 | 1.18 | 100 | 50 | -20～80 | 1.05 |
・使用温度範囲の（60）は、ウエット条件の場合です。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TPS826 | TPS826-L | L | 438 | - | 在庫品 |
| TPS1016 | TPS1016-L | L | 526 | - | 在庫品 |
| TPS1143 | TPS1143-L | L | 546 | - | 在庫品 |
| TPS1270 | TPS1270-L | L | 554 | - | 在庫品 |
| TPS826-LFW | TPS826-LFW-L | L | 480 | - | 30日間 |
| TPS826-LFB | TPS826-LFB-L | L | 480 | - | 在庫品 |
| TPS826-LFG | TPS826-LFG-L | L | 480 | - | 在庫品 |
| TPS1016-LFW | TPS1016-LFW-L | L | 602 | - | 30日間 |
| TPS1016-LFB | TPS1016-LFB-L | L | 602 | - | 30日間 |
| TPS1016-LFG | TPS1016-LFG-L | L | 602 | - | 30日間 |
