椿本チエイン
タイミングプーリ|PXプーリ P5M形 棒状タイプ
詳細仕様
22件の型式

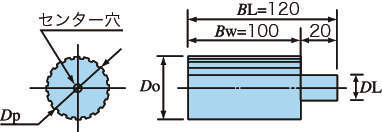

型式 | 歯数 |
ピッチ円直径 Dp (mm) |
歯先円直径 Do (mm) |
ハブ直径 DL (mm) |
Bw (mm) |
BL (mm) |
標準 フランジ |
フランジ(mm) | ||
---|---|---|---|---|---|---|---|---|---|---|
厚さ t | 外径 Df | 内径 df | ||||||||
PT12P5M-100L-A | 12 | 19.10 | 17.96 | 12 | 100 | 120 | PTAF10230130 | 1.0 | 23 | 13 |
PT14P5M-100L-A | 14 | 22.28 | 21.14 | 16 | 100 | 120 | PTAF10280160 | 1.0 | 28 | 16 |
PT15P5M-100L-A | 15 | 23.87 | 22.73 | 16 | 100 | 120 | PTAF10290180 | 1.0 | 29 | 18 |
PT16P5M-100L-A | 16 | 25.46 | 24.32 | 16 | 100 | 120 | PTAF10310190 | 1.0 | 31 | 19 |
PT17P5M-100L-A | 17 | 27.06 | 25.91 | 16 | 100 | 120 | PTAF10320212 | 1.0 | 32 | 21.2 |
PT18P5M-100L-A | 18 | 28.65 | 27.51 | 16 | 100 | 120 | PTAF10360224 | 1.0 | 36 | 22.4 |
PT19P5M-100L-A | 19 | 30.24 | 29.10 | 16 | 100 | 120 | PTAF10360224 | 1.0 | 36 | 22.4 |
PT20P5M-100L-A | 20 | 31.83 | 30.69 | 16 | 100 | 120 | PTAF10360224 | 1.0 | 36 | 22.4 |
PT21P5M-100L-A | 21 | 33.42 | 32.28 | 16 | 100 | 120 | PTAF10390265 | 1.0 | 39 | 26.5 |
PT22P5M-100L-A | 22 | 35.01 | 33.87 | 16 | 100 | 120 | PTAF10430300 | 1.0 | 43 | 30 |
型式 | 商品コード | 単位 |
価格 (円) |
基準納期 | |
---|---|---|---|---|---|
日伝 | メーカー | ||||
PT12P5M-100L-A | PT12P5M-100L-A | P | 6,490 | - | - |
PT14P5M-100L-A | PT14P5M-100L-A | P | 6,930 | - | - |
PT15P5M-100L-A | PT15P5M-100L-A | P | 7,440 | - | - |
PT16P5M-100L-A | PT16P5M-100L-A | P | 8,070 | - | - |
PT17P5M-100L-A | PT17P5M-100L-A | P | 8,440 | - | - |
PT18P5M-100L-A | PT18P5M-100L-A | P | 8,840 | - | - |
PT19P5M-100L-A | PT19P5M-100L-A | P | 9,600 | - | - |
PT20P5M-100L-A | PT20P5M-100L-A | P | 9,840 | - | - |
PT21P5M-100L-A | PT21P5M-100L-A | P | 10,400 | - | - |
PT22P5M-100L-A | PT22P5M-100L-A | P | 11,100 | - | - |
