・ケースは取付け、点検に便利なように、軸と直角方向に分離できる割形になっており、ボスとの嵌合部はボスをしっかり保持し、しかも偏心のないように精密に仕上げられています。
・他方の穴は台形溝になっており、これにオイルシールを入れて油漏れを防ぐとともに、カップリングのフレキシビリティをそこなわないよう、スプロケットのボスを自由に保持します。
・割形の接合部は、パッキンをはさんで油密にし、ボルトで止めています。
・チェーンカップリングにケースを付けると、潤滑剤の飛散と塵埃の侵入を防ぎ潤滑が完全になりますので、カップリングの寿命を著しく長くします。
・腐蝕性雰囲気に対して本体を保護するとともに、危険を防止し、外観も美しくなります。
椿本チエイン
ローラチェーンカップリング（ケースのみ）
詳細仕様
18件の型式
| 型式 | 形式 |
慣性 モーメント (kg・m2) |
ケース 材質 |
概略質量 (kg) |

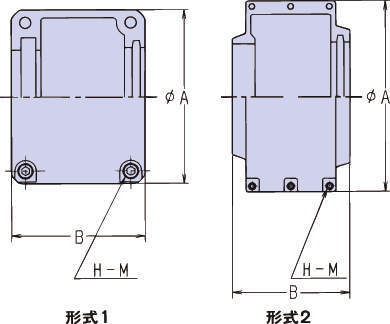

寸法 （mm) |
||
|---|---|---|---|---|---|---|---|
| A | B | H-M | |||||
| CR3812K | 1 | 1.55×10^-4 | アルミダイカスト | 0.19 | 59 | 61 | 4-M5 |
| CR4012K | 1 | 5.13×10^-4 | アルミダイカスト | 0.33 | 75 | 75 | 4-M6 |
| CR4014K | 1 | 6.53×10^-4 | アルミダイカスト | 0.38 | 84 | 75 | 4-M6 |
| CR4016K | 1 | 8.58×10^-4 | アルミダイカスト | 0.41 | 92 | 75 | 4-M6 |
| CR5014K | 1 | 1.29×10^-3 | アルミダイカスト | 0.50 | 101 | 85 | 4-M6 |
| CR5016K | 1 | 1.81×10^-3 | アルミダイカスト | 0.58 | 111 | 85 | 4-M6 |
| CR5018K | 1 | 2.35×10^-3 | アルミダイカスト | 0.66 | 122 | 85 | 4-M6 |
| CR6018K | 1 | 4.85×10^-3 | アルミダイカスト | 0.96 | 142 | 106 | 4-M8 |
| CR6022K | 1 | 9.35×10^-3 | アルミダイカスト | 1.3 | 167 | 106 | 4-M8 |
| CR8018K | 1 | 1.86×10^-2 | アルミダイカスト | 2.0 | 186 | 130 | 4-M8 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| CR3812K | CR3812K | P | 2,391 | 在庫品 | 在庫品 |
| CR4012K | CR4012K | P | 3,234 | 在庫品 | 在庫品 |
| CR4014K | CR4014K | P | 3,234 | 在庫品 | 在庫品 |
| CR4016K | CR4016K | P | 3,234 | 在庫品 | 在庫品 |
| CR5014K | CR5014K | P | 4,250 | 在庫品 | 在庫品 |
| CR5016K | CR5016K | P | 4,609 | 在庫品 | 在庫品 |
| CR5018K | CR5018K | P | 5,484 | 在庫品 | 在庫品 |
| CR6018K | CR6018K | P | 7,313 | 在庫品 | 在庫品 |
| CR6022K | CR6022K | P | 9,703 | 在庫品 | 在庫品 |
| CR8018K | CR8018K | P | 12,969 | 在庫品 | 在庫品 |
