過負荷保護機器（機械式）｜トルクリミターカップリング TL-C

■簡単なトルク調整
・スリップトルクの設定および調節は、調節ナットまたは調節ボルトの締め加減により簡単にできます。
・トルクの伝達は、摩擦板とセンタメンバとの摩擦により行いますので過負荷に対して確実にスリップし、機械を保護します。

■自動復帰
・過負荷がかかればストップし、過負荷が取除かれれば自動的に復帰して回転します。
・シャーピンなどの取替えの部品がありませんので、手間は全くかかりません。

■各種ドライブとの組合わせが可能
・センタメンバにスプロケット、ギヤ、プーリなどを取付けられます。

■ワイドバリエーション
・小容量のものから大容量のものまで、標準品が揃っておりますから、どんな伝達条件のところにも、そのままご使用いただけます。

#過負荷保護機器＠カップリング

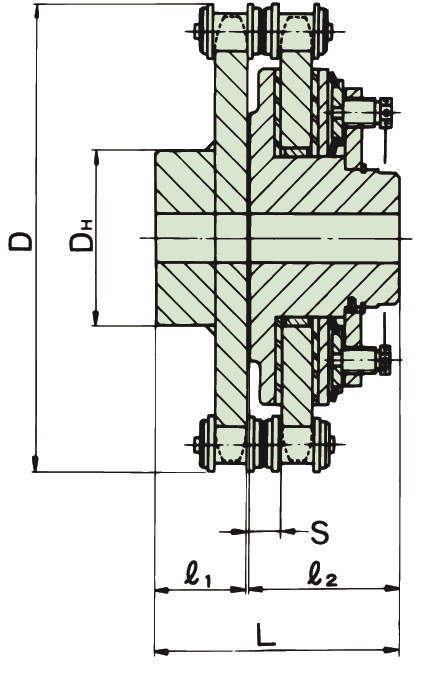

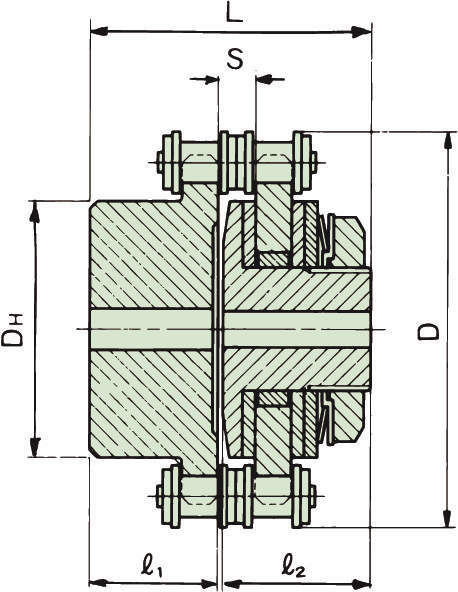

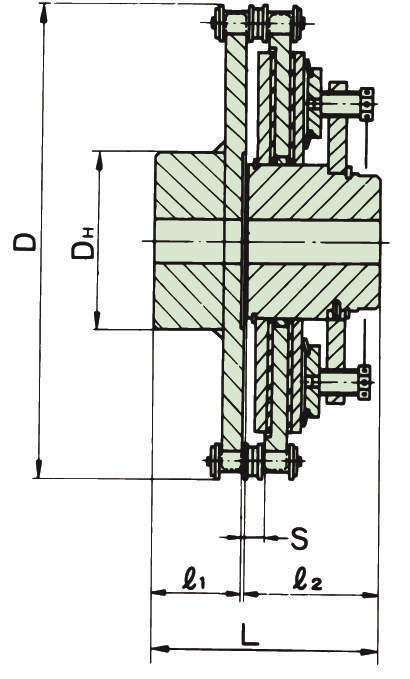

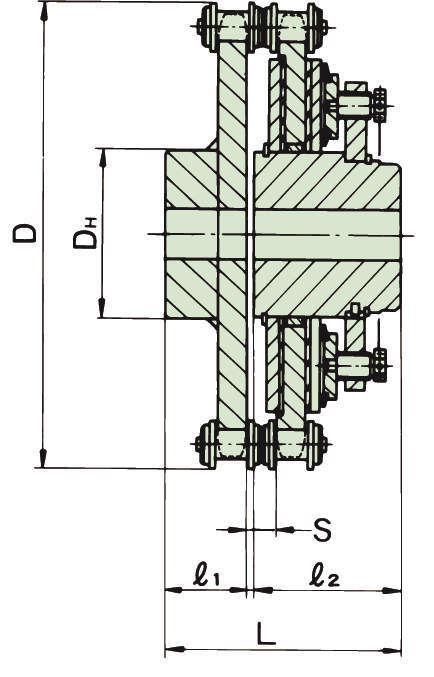

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 21件中 1-10件

  • 表示件数

21件の型式

  • TL200-C

  • TL250-C・TL350-C

  • TL500-C・TL700-C

  • TL10-C

  • TL14-C

  • TL20-C

型式 摩擦板
型式		 皿ばね 設定
トルク範囲
(N・m)		 最高
回転速度
(r/min)		 軸穴径(mm) 使用
スプロケット		 D
(mm)		 DH
(mm)		 L
(mm)		 ｌ1
(mm)		 l2
(mm)		 S
(mm)		 質量
(kg)
型式 枚数 トルクリミター側 カップリング側
下穴 最大 下穴 最大
TL200-1C TL200A TL200S 1 2.9～9.8 1200 7 14 8 31 RS40-16T 76 50 55 24 29 7.5 1.0
TL200-2C TL200A TL200S 2 6.9～20 1200 7 14 8 31 RS40-16T 76 50 55 24 29 7.5 1.0
TL250-1C TL250A TL250S 1 6.9～27 1000 10 22 13 38 RS40-22T 102 56 76 25 48 7.4 1.9
TL250-2C TL250A TL250S 2 14～54 1000 10 22 13 38 RS40-22T 102 56 76 25 48 7.4 1.9
TL350-1C TL350A TL350S 1 20～74 800 17 25 13 45 RS50-24T 137 72 103 37 62 9.7 4.2
TL350-2C TL350A TL350S 2 34～149 800 17 25 13 45 RS50-24T 137 72 103 37 62 9.7 4.2
TL500-1C TL500A TL500S 1 47～210 500 20 42 18 65 RS60-28T 188 105 120 40 76 11.6 10
TL500-2C TL500A TL500S 2 88～420 500 20 42 18 65 RS60-28T 188 105 120 40 76 11.6 10
TL700-1C TL700A TL700S 1 116～569 400 30 64 23 90 RS80-28T 251 150 168 66 98 15.3 26
TL700-2C TL700A TL700S 2 223～1088 400 30 64 23 90 RS80-28T 251 150 168 66 98 15.3 26

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
TL200-1C TL200-1C P 21,600 在庫品 在庫品
TL200-2C TL200-2C P 23,180 在庫品 4日間
TL250-1C TL250-1C P 28,800 在庫品 在庫品
TL250-2C TL250-2C P 31,280 在庫品 4日間
TL350-1C TL350-1C P 40,400 在庫品 在庫品
TL350-2C TL350-2C P 45,500 在庫品 4日間
TL500-1C TL500-1C P 69,000 在庫品 在庫品
TL500-2C TL500-2C P 75,440 在庫品 4日間
TL700-1C TL700-1C P 120,800 在庫品 在庫品
TL700-2C TL700-2C P 132,560 在庫品 4日間
