■隣接トリップトルク精度は±10％以内
・繰返し、トリップをしてもその隣接するトリップトルクのバラツキは±10％以内に入っています。
■ワイドバリエーション
・58サイズのワイドラインアップ。
・0.294N・m～7154N・mまで58サイズの品揃えです。
■自動復帰
・過負荷の原因を取除いた後、駆動側を回転するだけで自動的に再噛合いします。
■ワンポジションタイプ
・トルク伝達素子になっているボール＆ポケットの配列は1ヶ所でしかかみ合わない独特の組合わせになっています。
■簡単なトルク調整
・調節ナット（ボルト）を回すだけで、自由にトリップトルクの調節ができます。
■見やすいトルク目盛
・インジケータとトルク目盛によって、いつでも設定トルクの確認ができます。
■ノンバックラッシ
・独創的な機構により、バックラッシはありません。
■標準形過負荷検出センサ
・非接触形のTGセンサを組合わせて、過負荷を検出して、モータの停止や警報を出すことができます。
椿本チエイン
過負荷保護機器（機械式）｜ショックガード TGBシリーズ
詳細仕様
22件の型式
-

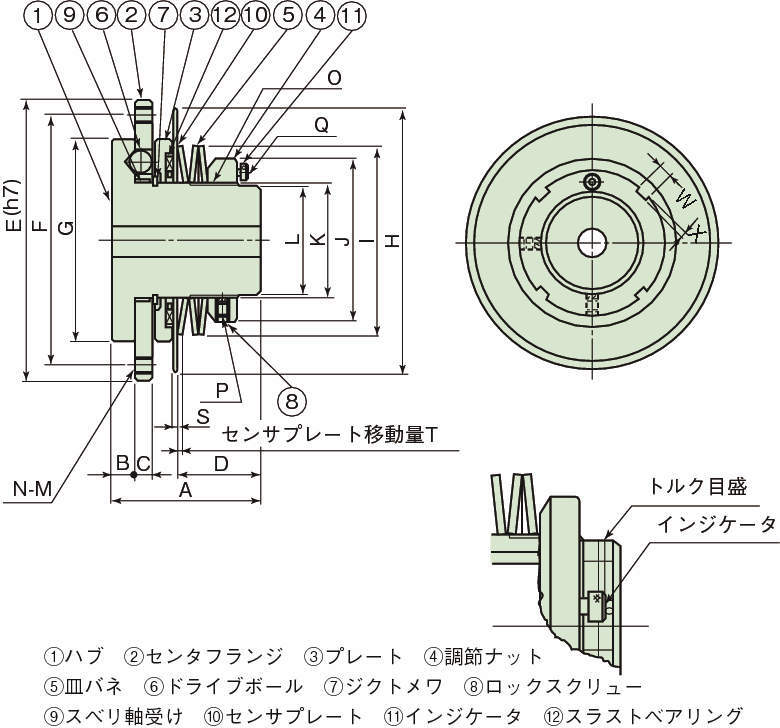

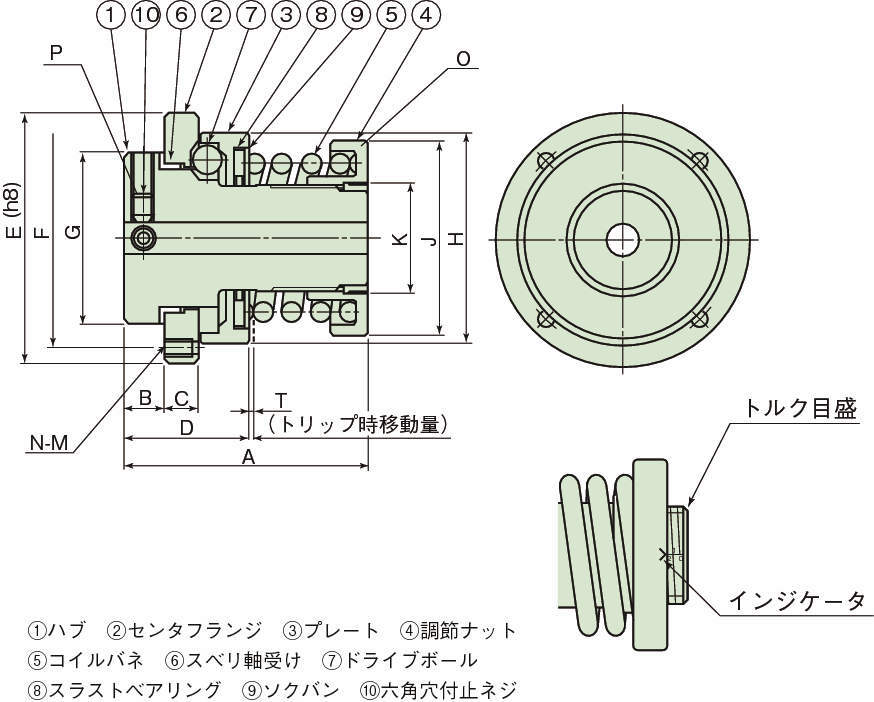

TGB08～16
-
TGB20～50
-

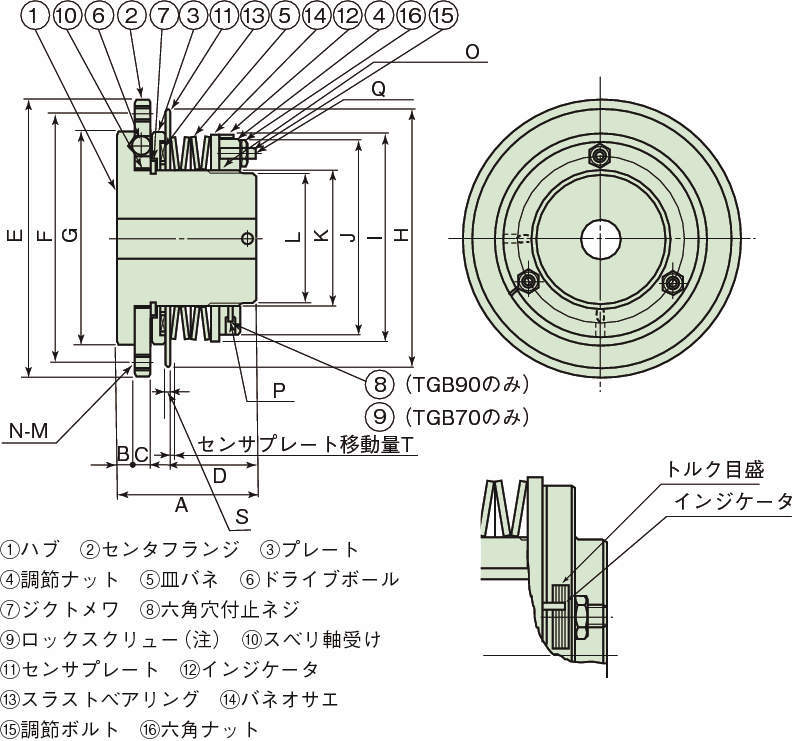

TGB70～90
-

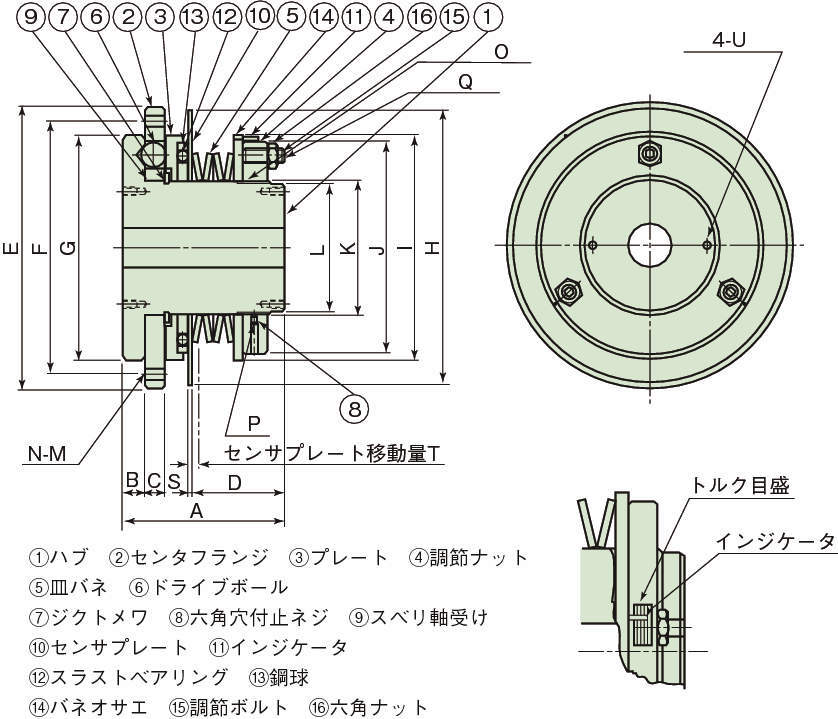

TGB110～130
| 型式 | ばねの色 |
設定 トルク範囲 (N・m) |
最高 回転速度 (r/min) |
軸穴径(mm) |
A (mm) |
B mm) |
C (mm) |
D (mm) |
E (mm) |
P.C.D F (mm) |
G (mm) |
H (mm) |
I (mm) |
J (mm) |
K (mm) |
L (mm) |
N (mm) |
O | P | Q |
S (mm) |
T (mm) |
W (mm) |
X (mm) |
U |
止め輪サイズ Y (mm) |
慣性 モーメント (kg･m2) |
GD2 (kgf･m2) |
質量 (kg) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 下穴 | 最大 | |||||||||||||||||||||||||||||
| TGB08-L | イエロー | 0.29～1.47 | 1200 | 5 | 8 | 39 | 6.5 | 5 | 20 | 40 | 34 | 26 | 33 | - | 29.5 | 15 | - | 3 | M15×1 | M3-L4 | - | - | 0.9 | - | - | - | - | 0.0025×10^-2 | 0.010×10^-2 | 0.14 |
| TGB08-M | ブルー | 0.78～2.16 | 1200 | 5 | 8 | 39 | 6.5 | 5 | 20 | 40 | 34 | 26 | 33 | - | 29.5 | 15 | - | 3 | M15×1 | M3-L4 | - | - | 0.9 | - | - | - | - | 0.0025×10^-2 | 0.010×10^-2 | 0.14 |
| TGB08-H | オレンジ | 1.17～2.94 | 1200 | 5 | 8 | 39 | 6.5 | 5 | 20 | 40 | 34 | 26 | 33 | - | 29.5 | 15 | - | 3 | M15×1 | M3-L4 | - | - | 0.9 | - | - | - | - | 0.0025×10^-2 | 0.010×10^-2 | 0.14 |
| TGB12-L | イエロー | 0.68～2.94 | 1000 | 6 | 12 | 47 | 8 | 6 | 23.5 | 48 | 40 | 32 | 40 | - | 35 | 20 | - | 3 | M20×1 | M4-L6 | - | - | 1.0 | - | - | - | - | 0.0065×10^-2 | 0.026×10^-2 | 0.24 |
| TGB12-M | ブルー | 1.96～4.9 | 1000 | 6 | 12 | 47 | 8 | 6 | 23.5 | 48 | 40 | 32 | 40 | - | 35 | 20 | - | 3 | M20×1 | M4-L6 | - | - | 1.0 | - | - | - | - | 0.0065×10^-2 | 0.026×10^-2 | 0.24 |
| TGB12-H | オレンジ | 2.94～5.88 | 1000 | 6 | 12 | 47 | 8 | 6 | 23.5 | 48 | 40 | 32 | 40 | - | 35 | 20 | - | 3 | M20×1 | M4-L6 | - | - | 1.0 | - | - | - | - | 0.0065×10^-2 | 0.026×10^-2 | 0.24 |
| TGB16-L | イエロー | 1.47～4.9 | 900 | 7 | 16 | 56 | 8.5 | 8 | 27.7 | 58 | 50 | 39 | 48 | - | 46 | 25 | - | 3 | M25×1.5 | M5-L6 | - | - | 1.2 | - | - | - | - | 0.0180×10^-2 | 0.072×10^-2 | 0.44 |
| TGB16-M | ブルー | 2.94～7.84 | 900 | 7 | 16 | 56 | 8.5 | 8 | 27.7 | 58 | 50 | 39 | 48 | - | 46 | 25 | - | 3 | M25×1.5 | M5-L6 | - | - | 1.2 | - | - | - | - | 0.0180×10^-2 | 0.072×10^-2 | 0.44 |
| TGB16-H | オレンジ | 5.88～11.76 | 900 | 7 | 16 | 56 | 8.5 | 8 | 27.7 | 58 | 50 | 39 | 48 | - | 46 | 25 | - | 3 | M25×1.5 | M5-L6 | - | - | 1.2 | - | - | - | - | 0.0180×10^-2 | 0.072×10^-2 | 0.44 |
| TGB20-H | オレンジ | 9.8～44 | 700 | 8 | 20 | 47 | 7.5 | 5.7 | 25 | 90 | 78 | 62 | 82 | 54 | 48 | 32 | 30 | 4 | M32×1.5 | M5-L6 | M4-L8 | 2 | 1.8 | 5 | 2 | - | 32 | 0.058×10^-2 | 0.23×10^-2 | 0.9 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| TGB08-L | TGB08-L | P | 32,728 | - | 在庫品 |
| TGB08-M | TGB08-M | P | 32,728 | - | 在庫品 |
| TGB08-H | TGB08-H | P | 32,728 | - | 在庫品 |
| TGB12-L | TGB12-L | P | 36,000 | - | 在庫品 |
| TGB12-M | TGB12-M | P | 36,000 | - | 在庫品 |
| TGB12-H | TGB12-H | P | 36,000 | - | 在庫品 |
| TGB16-L | TGB16-L | P | 39,091 | - | 在庫品 |
| TGB16-M | TGB16-M | P | 39,091 | - | 在庫品 |
| TGB16-H | TGB16-H | P | 39,091 | - | 在庫品 |
| TGB20-H | TGB20-H | P | 59,273 | - | 在庫品 |
