過負荷保護機器（機械式）｜ショックガード TGBシリーズ

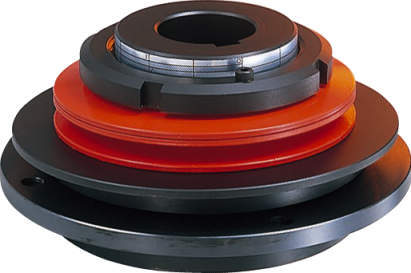

TGB

  • TGB

  • TGB

■隣接トリップトルク精度は±10％以内
・繰返し、トリップをしてもその隣接するトリップトルクのバラツキは±10％以内に入っています。

■ワイドバリエーション
・58サイズのワイドラインアップ。
・0.294N・m～7154N・mまで58サイズの品揃えです。

■自動復帰
・過負荷の原因を取除いた後、駆動側を回転するだけで自動的に再噛合いします。

■ワンポジションタイプ
・トルク伝達素子になっているボール＆ポケットの配列は1ヶ所でしかかみ合わない独特の組合わせになっています。

■簡単なトルク調整
・調節ナット（ボルト）を回すだけで、自由にトリップトルクの調節ができます。

■見やすいトルク目盛
・インジケータとトルク目盛によって、いつでも設定トルクの確認ができます。

■ノンバックラッシ
・独創的な機構により、バックラッシはありません。

■標準形過負荷検出センサ
・非接触形のTGセンサを組合わせて、過負荷を検出して、モータの停止や警報を出すことができます。

#過負荷保護機器

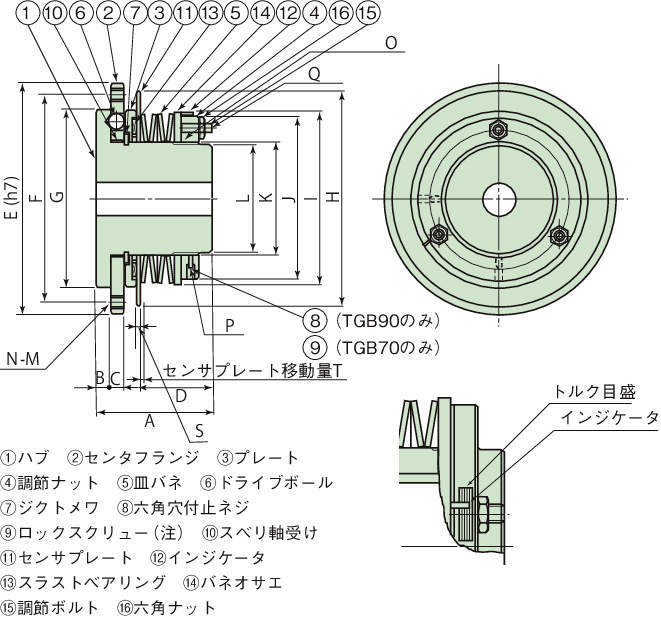

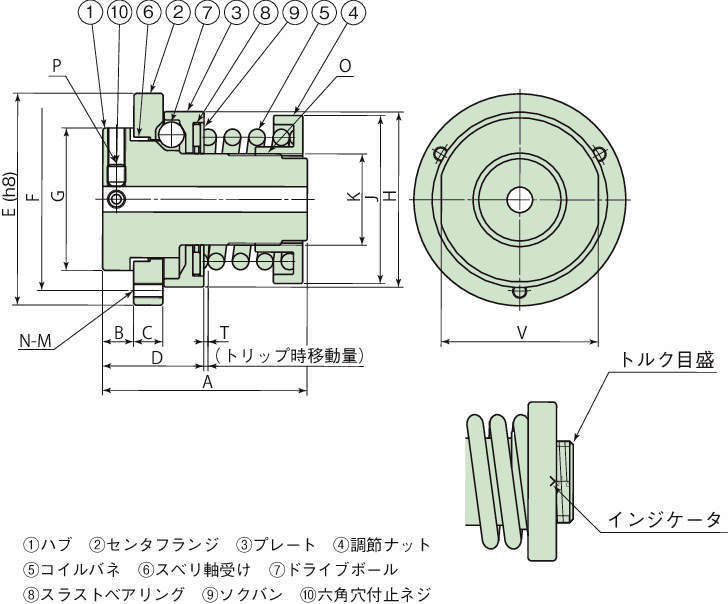

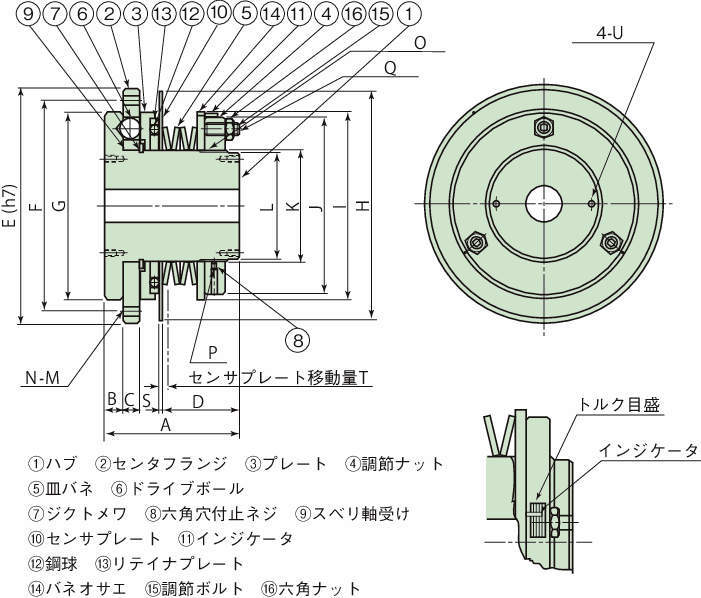

  • 寸法図
  • 動画
  • CAD

詳細仕様

前へ
次へ

  • 22件中 1-10件

  • 表示件数

22件の型式

  • TGB08～16

  • TGB20～50

  • TGB70～90

  • TGB110～130

型式 ばねの色 設定
トルク範囲
(N・m)		 最高
回転速度
(r/min)		 軸穴径(mm) A
(mm)		 B
mm)		 C
(mm)		 D
(mm)		 E
(mm)		 P.C.D
F
(mm)		 G
(mm)		 H
(mm)		 I
(mm)		 J
(mm)		 K
(mm)		 L
(mm)		 N
(mm)		 O P Q S
(mm)		 T
(mm)		 W
(mm)		 X
(mm)		 U 止め輪サイズ
Y
(mm)		 慣性
モーメント
(kg･m2)		 GD2
(kgf･m2)		 質量
(kg)
下穴 最大
TGB08-L イエロー 0.29～1.47 1200 5 8 39 6.5 5 20 40 34 26 33 - 29.5 15 - 3 M15×1 M3-L4 - - 0.9 - - - - 0.0025×10^-2 0.010×10^-2 0.14
TGB08-M ブルー 0.78～2.16 1200 5 8 39 6.5 5 20 40 34 26 33 - 29.5 15 - 3 M15×1 M3-L4 - - 0.9 - - - - 0.0025×10^-2 0.010×10^-2 0.14
TGB08-H オレンジ 1.17～2.94 1200 5 8 39 6.5 5 20 40 34 26 33 - 29.5 15 - 3 M15×1 M3-L4 - - 0.9 - - - - 0.0025×10^-2 0.010×10^-2 0.14
TGB12-L イエロー 0.68～2.94 1000 6 12 47 8 6 23.5 48 40 32 40 - 35 20 - 3 M20×1 M4-L6 - - 1.0 - - - - 0.0065×10^-2 0.026×10^-2 0.24
TGB12-M ブルー 1.96～4.9 1000 6 12 47 8 6 23.5 48 40 32 40 - 35 20 - 3 M20×1 M4-L6 - - 1.0 - - - - 0.0065×10^-2 0.026×10^-2 0.24
TGB12-H オレンジ 2.94～5.88 1000 6 12 47 8 6 23.5 48 40 32 40 - 35 20 - 3 M20×1 M4-L6 - - 1.0 - - - - 0.0065×10^-2 0.026×10^-2 0.24
TGB16-L イエロー 1.47～4.9 900 7 16 56 8.5 8 27.7 58 50 39 48 - 46 25 - 3 M25×1.5 M5-L6 - - 1.2 - - - - 0.0180×10^-2 0.072×10^-2 0.44
TGB16-M ブルー 2.94～7.84 900 7 16 56 8.5 8 27.7 58 50 39 48 - 46 25 - 3 M25×1.5 M5-L6 - - 1.2 - - - - 0.0180×10^-2 0.072×10^-2 0.44
TGB16-H オレンジ 5.88～11.76 900 7 16 56 8.5 8 27.7 58 50 39 48 - 46 25 - 3 M25×1.5 M5-L6 - - 1.2 - - - - 0.0180×10^-2 0.072×10^-2 0.44
TGB20-H オレンジ 9.8～44 700 8 20 47 7.5 5.7 25 90 78 62 82 54 48 32 30 4 M32×1.5 M5-L6 M4-L8 2 1.8 5 2 - 32 0.058×10^-2 0.23×10^-2 0.9

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
TGB08-L TGB08-L P 32,728 - 在庫品
TGB08-M TGB08-M P 32,728 - 在庫品
TGB08-H TGB08-H P 32,728 - 在庫品
TGB12-L TGB12-L P 36,000 - 在庫品
TGB12-M TGB12-M P 36,000 - 在庫品
TGB12-H TGB12-H P 36,000 - 在庫品
TGB16-L TGB16-L P 39,091 - 在庫品
TGB16-M TGB16-M P 39,091 - 在庫品
TGB16-H TGB16-H P 39,091 - 在庫品
TGB20-H TGB20-H P 59,273 - 在庫品
