カムクラッチ 200シリーズ

このページをプリント
CADをダウンロード
価格・納期を確認

・軸に直接取付ける内輪のないタイプです。
・スプロケット、ギヤなどの内部にコンパクトに組込むことができます。

: #カムクラッチ

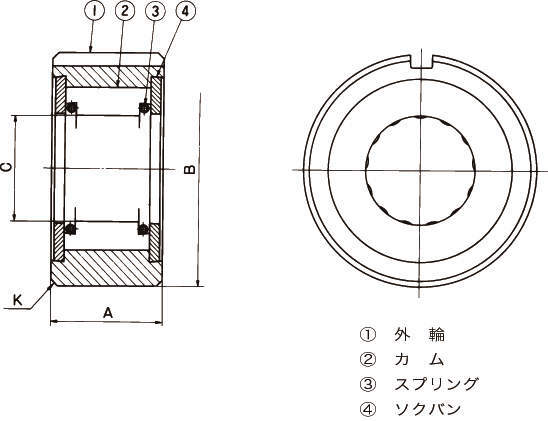

寸法図
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

12件中 1-10件
表示件数

仕様
価格・納期

12件の型式

型式	許容最大トルク (N･m)	最高空転回転速度 (r/min)		最高インデキシング頻度 (回/分)	空転摩擦トルク (N・m)	幅 A		外径 B		面取り K (mm)	軸径 C		キー溝 (mm)	質量 (kg)
		軸	外輪			(mm)	公差	(mm)	公差		(mm)	公差
		軸	外輪			(mm)	公差	(mm)	公差		(mm)	公差
B203	39.2	2400	500	150	0.10	25.0	+0/-0.06	40	-0.014/-0.039	0.8	16.510	+0/-0.025	4×2.5	0.23
B204	58.8	2400	500	150	0.10	25.0	+0/-0.06	47	-0.014/-0.039	1.3	18.796	+0/-0.025	5×3	0.34
B205	98	1800	400	150	0.20	25.0	+0/-0.06	52	-0.017/-0.042	1.3	23.622	+0/-0.025	5×3	0.45
B206	235	1800	350	150	0.20	28.0	+0/-0.06	62	-0.017/-0.042	1.3	32.766	+0/-0.025	7×4	0.68
B207	372	1800	300	150	0.20	28.0	+0/-0.06	72	-0.017/-0.042	1.8	42.088	+0/-0.025	7×4	0.80
B208	549	1800	200	150	0.20	32.0	+0/-0.06	80	-0.017/-0.042	1.8	46.761	+0/-0.025	10×4.5	0.91
B209	549	1800	200	150	0.20	32.0	+0/-0.06	85	-0.020/-0.045	1.8	46.761	+0/-0.025	10×4.5	0.95
B210	784	1200	200	150	0.29	32.0	+0/-0.06	90	-0.020/-0.045	1.8	56.109	+0/-0.025	10×4.5	1.0
B211	784	1200	200	150	0.29	32.0	+0/-0.06	100	-0.020/-0.050	1.8	56.109	+0/-0.025	10×4.5	1.4
B212	1230	1200	180	150	0.29	42.0	+0/-0.06	110	-0.020/-0.050	1.8	70.029	+0/-0.025	10×4.5	1.8

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
B203	B203	P	16,095	在庫品	在庫品
B204	B204	P	17,219	在庫品	在庫品
B205	B205	P	19,810	在庫品	在庫品
B206	B206	P	21,333	在庫品	在庫品
B207	B207	P	23,619	在庫品	在庫品
B208	B208	P	27,810	在庫品	在庫品
B209	B209	P	31,048	-	10日間
B210	B210	P	32,000	在庫品	在庫品
B211	B211	P	38,286	-	10日間
B212	B212	P	58,857	-	10日間
