■LDシリーズ
・取付け、取扱いが容易なエコノミータイプです。
・潤滑に関するメンテナンスは不要です。
・低速、軽荷重専用です。
■カムクラッチは、2つの動力伝達軸間で回転を伝達、遮断する機械要素です。
・カムクラッチは内・外輪の間に多数のカムを配列した機械式ノンバックラッシ構造です。
■オーバランニング
・カムクラッチの内外輪が噛み合ってトルクが伝達されている場合と、内外輪の回転速度の差や回転方向の違いによって、空転を続ける場合とが任意に繰り返される使用法です。
椿本チエイン
カムクラッチ（オーバーランニング） LDシリーズ
詳細仕様
5件の型式
| 型式 |
許容最大 トルク (N･m) |
最高内輪空転 回転速度 (r/min) |
最高 インデキシング頻度 (回/分) |
空転許容 ラジアル荷重 (N) |
空転摩擦 トルク (N・m) |
軸穴(mm) |

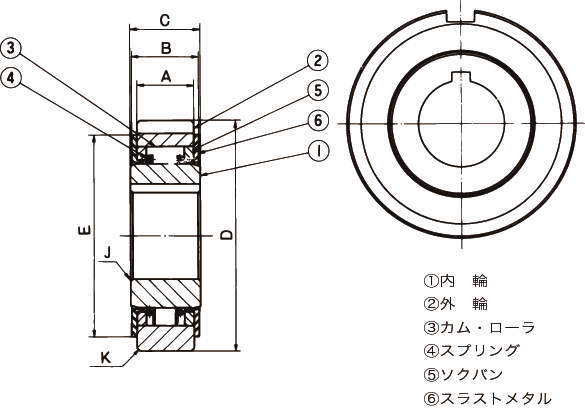

内輪幅 C (mm) |
外輪幅 A (mm) |
外径D |
面取 K (mm) |
スラストメタル(mm) |
外輪 キー溝 (mm) |
質量 (kg) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 径H7 | キー溝 | 面取りJ | (mm) | 公差 | までの幅B | 外径E | |||||||||||
| LD04 | 5.88 | 300 | 100 | 196 | 0.20 | 10 | 4×1.5 | 0.3 | 24 | 19.5 | 47 | -0.014/-0.039 | 0.3 | 23.9 | 40 | 5×3 | 0.25 |
| LD05 | 9.8 | 300 | 100 | 294 | 0.29 | 14 | 5×2 | 0.3 | 24 | 19.5 | 52 | -0.017/-0.042 | 0.3 | 23.9 | 45 | 5×3 | 0.30 |
| LD06 | 19.6 | 200 | 100 | 490 | 0.29 | 20 | 5×2 | 0.3 | 24 | 19.5 | 62 | -0.017/-0.042 | 0.3 | 23.9 | 52 | 7×4 | 0.40 |
| LD07 | 29.4 | 200 | 100 | 686 | 0.39 | 25 | 7×3 | 0.3 | 24 | 19.5 | 72 | -0.017/-0.042 | 0.5 | 23.9 | 62 | 7×4 | 0.55 |
| LD08 | 49.0 | 200 | 100 | 784 | 0.49 | 30 | 7×3 | 0.5 | 24 | 19.5 | 80 | -0.017/-0.042 | 0.5 | 23.9 | 70 | 10×4.5 | 0.65 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LD04 | LD04 | P | 16,800 | 在庫品 | 在庫品 |
| LD05 | LD05 | P | 19,238 | 在庫品 | 在庫品 |
| LD06 | LD06 | P | 21,333 | 在庫品 | 在庫品 |
| LD07 | LD07 | P | 23,429 | 在庫品 | 在庫品 |
| LD08 | LD08 | P | 27,238 | 在庫品 | 在庫品 |
