■MGシリーズ
・オーバランニングの代表機種です。
・コンパクトで高いトルク容量を持っています。
・中・低速オーバランニングに適しています。
・空転時の耐摩耗性に優れています。
■カムクラッチは、2つの動力伝達軸間で回転を伝達、遮断する機械要素です。
・カムクラッチは内・外輪の間に多数のカムを配列した機械式ノンバックラッシ構造です。
■オーバランニング
・カムクラッチの内外輪が噛み合ってトルクが伝達されている場合と、内外輪の回転速度の差や回転方向の違いによって、空転を続ける場合とが任意に繰り返される使用法です。
椿本チエイン
カムクラッチ（オーバーランニング） MGシリーズ
詳細仕様
12件の型式
| 型式 |
許容最大 トルク (N･m) |
最高空転回転速度(r/min) | 使用ベアリング |
空転摩擦 トルク (N・m) |
軸穴(mm) |
内輪幅 A (mm) |
外輪幅 C (mm) |
外径 Bh7 (mm) |
面取 K (mm) |
内輪ボス径 F (mm) |
取付タップ(mm) | 給油(mm) |
油量 (L) |
質量 (kg) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

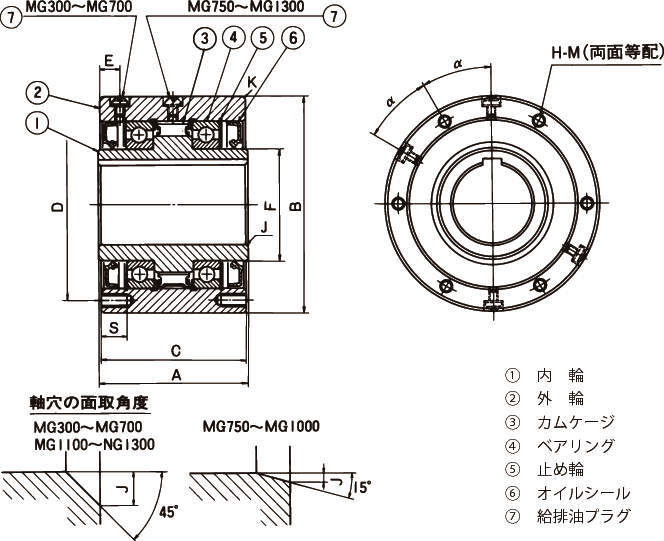

| 内輪 | 外輪 | 基本動定格荷重Cr(N) | 基本静定格荷重C0r(N) | 径H7 | キー溝 | 面取り J | PCD D | 有効ネジ長さ S | サイズ H-M | プラグ位置 E | 穴径×ピッチ | ||||||||||
| MG300 | 314 | 2800 | 900 | 8670 | 5930 | 0.23 | 19 | 5×2 | 0.8 | 63 | 60 | 77 | 1.3 | 28.5 | 66 | 13 | 4-M6×1.0 | 10.4 | M6×1.0 | 0.025 | 1.8 |
| MG400 | 539 | 2600 | 800 | 9070 | 6420 | 0.29 | 22 | 5×2 | 1.0 | 70 | 67 | 88 | 1.6 | 31.7 | 73 | 16 | 4-M8×1.25 | 10.7 | M6×1.0 | 0.03 | 2.7 |
| MG500 | 1620 | 2400 | 800 | 13430 | 10000 | 0.51 | 31.5 | 7×3 | 1.3 | 89 | 86 | 108 | 1.6 | 44.4 | 92 | 16 | 4-M8×1.25 | 12.3 | M6×1.0 | 0.05 | 5.0 |
| MG600 | 3140 | 2100 | 700 | 20680 | 17740 | 0.85 | 50 | 12×3.5 | 1.6 | 95 | 92 | 136 | 1.6 | 69.8 | 120 | 16 | 6-M8×1.25 | 12.8 | M6×1.0 | 0.08 | 8.6 |
| MG700 | 5880 | 1500 | 500 | 28520 | 27240 | 1.70 | 70 | 18×6 | 1.8 | 127 | 124 | 180 | 1.6 | 101.5 | 160 | 20 | 6-M10×1.5 | 19.8 | M6×1.0 | 0.14 | 19.5 |
| MG750 | 9500 | 1800 | 600 | 47900 | 47800 | 3.43 | 85 | 24×6 | 0.6 | 153 | 150 | 200 | 1.5 | 110 | 175 | 25 | 8-M14×2.0 | 75 | M8×1.25 | 0.4 | 37.0 |
| MG800 | 17600 | 1300 | 475 | 71300 | 74800 | 5.39 | 110 | 28×7 | 1.0 | 158 | 155 | 250 | 1.5 | 140 | 220 | 25 | 8-M16×2.0 | 77.5 | M8×1.25 | 0.5 | 46.5 |
| MG900 | 24500 | 1200 | 400 | 98800 | 108000 | 6.77 | 135 | 35×9 | 1.3 | 165 | 160 | 300 | 1.5 | 170 | 265 | 32 | 10-M16×2.0 | 80 | M8×1.25 | 0.62 | 70.5 |
| MG1000 | 33800 | 1200 | 325 | 157000 | 168000 | 8.14 | 160 | 38×10 | 1.3 | 188 | 180 | 370 | 1.5 | 200 | 325 | 32 | 12-M16×2.0 | 90 | M8×1.25 | 0.85 | 108.5 |
| MG1100 | 78400 | 350 | - | 213000 | 263000 | 15.00 | 185 | 45×14 | 3.0 | 260 | 250 | 470 | 3.0 | 260 | 415 | 40 | 12-M20×2.5 | 125 | M12×1.75 | 2.9 | 250 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| MG300 | MG300 | P | 120,571 | - | 在庫品 |
| MG400 | MG400 | P | 139,048 | - | 在庫品 |
| MG500 | MG500 | P | 183,810 | 在庫品 | 在庫品 |
| MG600 | MG600 | P | 228,952 | 在庫品 | 在庫品 |
| MG700 | MG700 | P | 435,429 | - | 在庫品 |
| MG750 | MG750 | P | 800,000 | - | - |
| MG800 | MG800 | P | 917,333 | - | - |
| MG900 | MG900 | P | 1,349,333 | - | - |
| MG1000 | MG1000 | P | 2,124,571 | - | - |
| MG1100 | MG1100 | P | 3,253,524 | - | - |
