■MIシリーズ
・高精度のインデキシング送りが可能なタイプです。
・主にインデキシング用途に使用します。
・高精度のインデキシング送りが可能です。
・中低速インデキシングで送り長さの小さい用途に最適です。
・連続噛み合い運転で、負荷変動のある場合（オーバランニング）にも適しています。
■カムクラッチは、2つの動力伝達軸間で回転を伝達、遮断する機械要素です。
・カムクラッチは内・外輪の間に多数のカムを配列した機械式ノンバックラッシ構造です。
■オーバランニング
・カムクラッチの内外輪が噛み合ってトルクが伝達されている場合と、内外輪の回転速度の差や回転方向の違いによって、空転を続ける場合とが任意に繰り返される使用法です。
■インデキシング
・回転間欠送りとも言います。
・外輪の一定サイクルの運動を、間欠的な回転運動に変えて、内輪(軸)に伝達します。
・高頻度の噛み合いと空転を繰り返す使用法です。
椿本チエイン

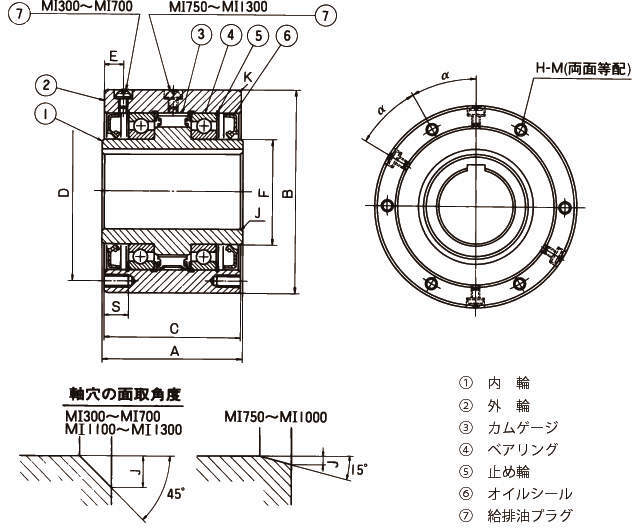

カムクラッチ（インデキシング） MIシリーズ
詳細仕様
12件の型式
| 型式 |
許容最大 トルク (N･m) |
最高 インデキシング頻度 (回/分) |
最高内輪空転 回転速度 (r/min) |
使用ベアリング |
空転摩擦 トルク (N・m) |
軸穴(mm) |
内輪幅 A (mm) |
外輪幅 C (mm) |
外径 Bh7 (mm) |
面取 K (mm) |
内輪ボス径 F (mm) |
取付タップ(mm) | 給油(mm) |
内輪慣性 モーメント (kg・m2) |
油量 (L) |
質量 (kg) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 基本動定格荷重Cr(N) | 基本静定格荷重C0r(N) | 径H7 | キー溝 | 面取り J | PCD D | 有効ネジ長さ S | サイズ H-M | プラグ位置 E | 穴径×ピッチ | |||||||||||||
| MI300 | 314 | 300 | 50 | 8670 | 5930 | 0.31 | 19 | 5×2 | 0.8 | 63 | 60 | 77 | 1.3 | 28.5 | 66 | 13 | 4-M6×1.0 | 10.4 | M6×1.0 | 0.00020 | 0.05 | 1.8 |
| MI400 | 539 | 300 | 50 | 9070 | 6420 | 0.38 | 22 | 5×2 | 1.0 | 70 | 67 | 88 | 1.6 | 31.7 | 73 | 16 | 4-M8×1.25 | 10.7 | M6×1.0 | 0.00033 | 0.06 | 2.7 |
| MI500 | 1620 | 300 | 50 | 13430 | 10000 | 0.68 | 31.5 | 7×3 | 1.3 | 89 | 86 | 108 | 1.6 | 44.4 | 92 | 16 | 4-M8×1.25 | 12.3 | M6×1.0 | 0.00115 | 0.1 | 5.0 |
| MI600 | 3140 | 300 | 30 | 20680 | 17740 | 1.54 | 50 | 12×3.5 | 1.6 | 95 | 92 | 136 | 1.6 | 69.8 | 120 | 16 | 6-M8×1.25 | 12.8 | M6×1.0 | 0.00911 | 0.16 | 8.6 |
| MI700 | 5880 | 300 | 30 | 28520 | 27240 | 2.63 | 70 | 18×6 | 1.8 | 127 | 124 | 180 | 1.6 | 101.5 | 160 | 20 | 6-M10×1.5 | 19.8 | M6×1.0 | 0.0488 | 0.26 | 19.5 |
| MI750 | 9500 | 300 | 30 | 47900 | 47800 | 4.12 | 85 | 24×6 | 0.6 | 153 | 150 | 200 | 1.5 | 110 | 175 | 25 | 8-M14×2.0 | 75 | M8×1.25 | 0.0549 | 0.8 | 37.0 |
| MI800 | 17600 | 300 | 20 | 71300 | 74800 | 8.33 | 110 | 28×7 | 1.0 | 158 | 155 | 250 | 1.5 | 140 | 220 | 25 | 8-M16×2.0 | 77.5 | M8×1.25 | 0.1634 | 1.0 | 46.5 |
| MI900 | 24500 | 300 | 20 | 98800 | 108000 | 9.41 | 135 | 35×9 | 1.3 | 165 | 160 | 300 | 1.5 | 170 | 265 | 32 | 10-M16×2.0 | 80 | M8×1.25 | 0.3944 | 1.24 | 70.5 |
| MI1000 | 33800 | 300 | 20 | 157000 | 168000 | 12.74 | 160 | 38×10 | 1.3 | 188 | 180 | 370 | 1.5 | 200 | 325 | 32 | 12-M16×2.0 | 90 | M8×1.25 | 0.9790 | 1.7 | 108.5 |
| MI1100 | 78400 | 150 | 20 | 213000 | 263000 | 22.15 | 185 | 45×14 | 3.0 | 260 | 250 | 470 | 3.0 | 260 | 415 | 40 | 12-M20×2.5 | 125 | M12×1.75 | 4.08 | 5.8 | 250 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| MI300 | MI300 | P | 120,571 | 在庫品 | 在庫品 |
| MI400 | MI400 | P | 139,048 | - | 在庫品 |
| MI500 | MI500 | P | 183,810 | 在庫品 | 在庫品 |
| MI600 | MI600 | P | 228,952 | 在庫品 | 在庫品 |
| MI700 | MI700 | P | 435,429 | - | 在庫品 |
| MI750 | MI750 | P | 800,000 | - | - |
| MI800 | MI800 | P | 917,333 | - | - |
| MI900 | MI900 | P | 1,349,333 | - | - |
| MI1000 | MI1000 | P | 2,124,571 | - | - |
| MI1100 | MI1100 | P | 3,253,524 | - | - |
