■MXシリーズ
・高速インデキシング時において、高い送り精度を実現できます。
・高速インデキシング時の、噛み合いの応答性に優れていますので、高精度送りが可能です。
・高速インデキシングで送り長さの小さい用途に最適です。
■カムクラッチは、2つの動力伝達軸間で回転を伝達、遮断する機械要素です。
・カムクラッチは内・外輪の間に多数のカムを配列した機械式ノンバックラッシ構造です。
■インデキシング
・回転間欠送りとも言います。
・外輪の一定サイクルの運動を、間欠的な回転運動に変えて、内輪(軸)に伝達します。
・高頻度の噛み合いと空転を繰り返す使用法です。
椿本チエイン

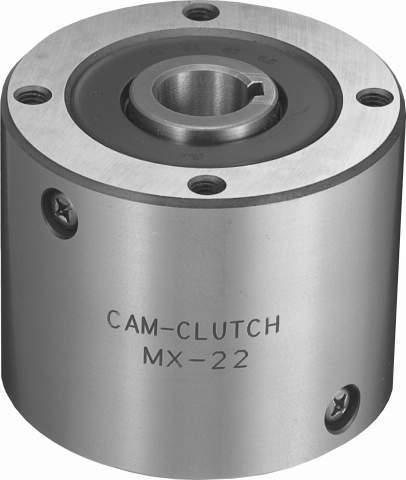

カムクラッチ（インデキシング） MXシリーズ
詳細仕様
4件の型式

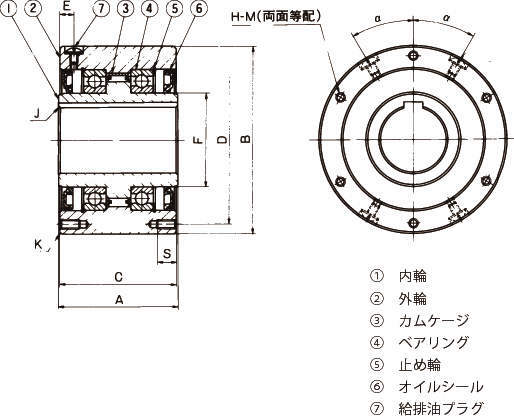

| 型式 |
許容最大 トルク (N･m) |
最高 インデキシング頻度 (回/分) |
空転摩擦 トルク (N・m) |
使用 ベアリング |
軸穴(mm) |
内輪幅 A (mm) |
外輪幅 C (mm) |
外径 Bh7 (mm) |
面取 K (mm) |
内輪ボス径 F (mm) |
取付タップ(mm) | 給油(mm) |
内輪慣性 モーメント (kg・m2) |
油量 (L) |
質量 (kg) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 径H7 | キー溝 | 面取り J | PCD D | 有効ネジ長さ S | サイズ H-M | プラグ位置 E | 穴径×ピッチ | |||||||||||||
| MX22 | 78.4 | 1200 | 0.470 | 6007 | 22 | 6×2.8 | 1.0 | 80 | 77 | 95 | 1.6 | 35 | 80 | 16 | 4-M8×1.25 | 12 | M6×1.0 | 0.0006 | 0.08 | 3.3 |
| MX35 | 235 | 1200 | 1.362 | 6010 | 35 | 10×3.3 | 1.3 | 90 | 87 | 125 | 1.6 | 50 | 110 | 16 | 4-M8×1.25 | 12 | M6×1.0 | 0.0025 | 0.11 | 6.4 |
| MX50 | 441 | 1200 | 2.675 | 6014 | 50 | 14×3.8 | 1.6 | 100 | 97 | 155 | 1.6 | 70 | 140 | 16 | 6-M8×1.25 | 14 | M8×1.25 | 0.011 | 0.19 | 10.6 |
| MX70 | 784 | 1200 | 5.145 | 6020 | 70 | 20×4.9 | 1.8 | 127 | 124 | 200 | 1.6 | 100 | 180 | 20 | 6-M10×1.5 | 15 | M8×1.25 | 0.052 | 0.34 | 21.3 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| MX22 | MX22 | P | 148,571 | - | 在庫品 |
| MX35 | MX35 | P | 197,143 | - | 在庫品 |
| MX50 | MX50 | P | 243,238 | - | - |
| MX70 | MX70 | P | 437,333 | - | - |
