■MI-Sシリーズ
・耐摩耗性に優れた、インデキシング用のカムクラッチです。
・特殊な表面硬化処理を施したカムを使用していますので、耐摩耗性に優れています。
・製袋機やコイリングマシンの材料送り用に、特別に開発したシリーズです。
・低速インデキシングで送り長さが大きい用途に最適です。
■カムクラッチは、2つの動力伝達軸間で回転を伝達、遮断する機械要素です。
・カムクラッチは内・外輪の間に多数のカムを配列した機械式ノンバックラッシ構造です。
■インデキシング
・回転間欠送りとも言います。
・外輪の一定サイクルの運動を、間欠的な回転運動に変えて、内輪(軸)に伝達します。
・高頻度の噛み合いと空転を繰り返す使用法です。
椿本チエイン
カムクラッチ（インデキシング） MI-Sシリーズ
詳細仕様
2件の型式

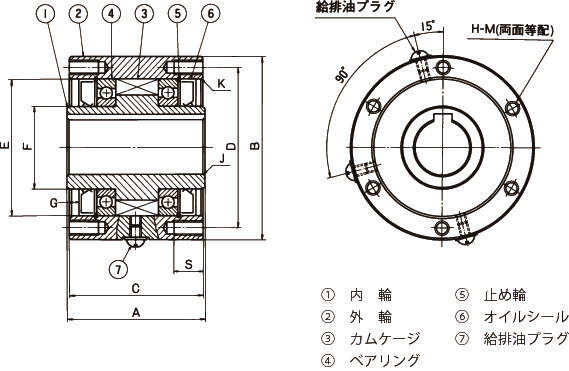

| 型式 |
許容最大 トルク (N･ｍ) |
最高 インデキシング頻度 (回/分) |
空転摩擦 トルク (N・m) |
使用 ベアリング |
軸穴(mm) |
内輪幅 A (mm) |
外輪幅 C (mm) |
外径 B (mm) |
内輪ボス径 F (mm) |
インロ部(mm) | 取付タップ(mm) |
油量 (L) |
質量 (kg) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 径H7 | キー溝 | 面取り J | 径E(M6) | 深さG | 面取K | PCD D | 有効ネジ長さ S | サイズ H-M | |||||||||||
| MI20S | 43.1 | 300 | 0.29 | 16006 | 20 | 6×2.8 | 1.0 | 67 | 65 | 80 | 30 | 55 | 8.0 | 1.0 | 68 | 13 | 6-M6×1.0 | 0.045 | 1.9 |
| MI30S | 196 | 300 | 1.08 | 16009 | 30 | 10×3.3 | 1.0 | 82 | 80 | 100 | 45 | 75 | 5.5 | 1.0 | 88 | 16 | 6-M8×1.25 | 0.1 | 4.0 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| MI20S | MI20S | P | 86,095 | - | - |
| MI30S | MI30S | P | 106,476 | - | - |
