■MAシリーズ
・衝撃荷重に対応出来るカムを使用しています。
・耐衝撃荷重に優れたカムを使用していますので、衝撃荷重をしっかりと受け止めます。
・主に、ピッチングマシンやテニスマシンのアームの振れ止め用に開発したシリーズです。
・潤滑に関するメンテナンスは不要です。
■カムクラッチは、2つの動力伝達軸間で回転を伝達、遮断する機械要素です。
・カムクラッチは内・外輪の間に多数のカムを配列した機械式ノンバックラッシ構造です。
■バックストップ
・逆転防止とも言います。機械の稼働中、カムクラッチは空転を続け、突発的に発生する逆転時に噛み合う使用法です。
・回転軸の逆転を防止する目的で使用します。
・カムクラッチは軸が正転中には空転を続け、逆転しようとする時には噛み合って逆転を防止します。
椿本チエイン

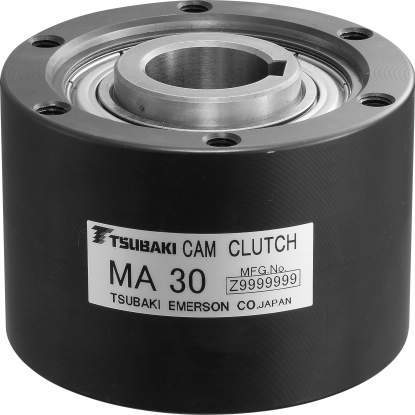

カムクラッチ（バックストップ） MAシリーズ

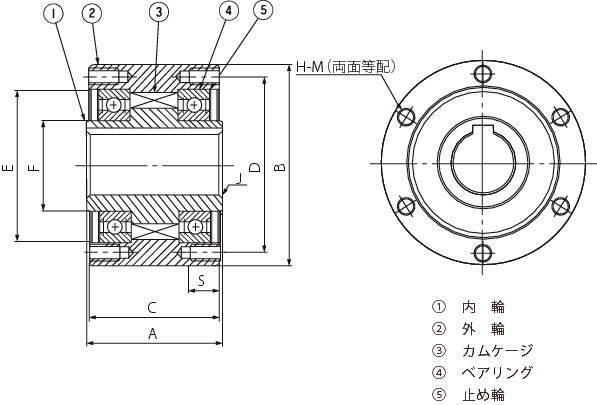

詳細仕様
2件の型式
| 型式 |
許容最大 トルク (N･m) |
使用 ベアリング |
軸穴(mm) |
内輪幅 A (mm) |
外輪幅 C (mm) |
外径 B (mm) |
外輪内径 E (mm) |
内輪ボス径 F (mm) |
取付タップ | 取付タップ(mm) |
質量 (kg) |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 径H7 | キー溝 | 面取りJ | PCD D | 有効ネジ長さ S | サイズH-M | |||||||||
| MA20 | 176 | 6006ZZ | 20 | 6×2.8 | 1.0 | 58 | 56 | 80 | 55 | 30 | 68 | 13 | 6-M6×1.0 | 1.8 |
| MA30 | 510 | 6009ZZ | 30 | 10×3.3 | 1.0 | 70 | 68 | 100 | 75 | 45 | 88 | 16 | 6-M8×1.25 | 3.3 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| MA20 | MA20 | P | 66,286 | - | - |
| MA30 | MA30 | P | 87,048 | - | 在庫品 |
