BS65TA～BS200TA
-
![]()
BS65TA～BS200TA
■BSカムクラッチ専用のトルクアームです。
椿本チエイン
カムクラッチ BS用トルクアーム
詳細仕様
16件の型式
-

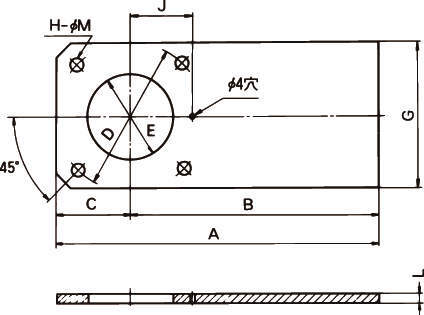

BS30TA・BS50TA
-

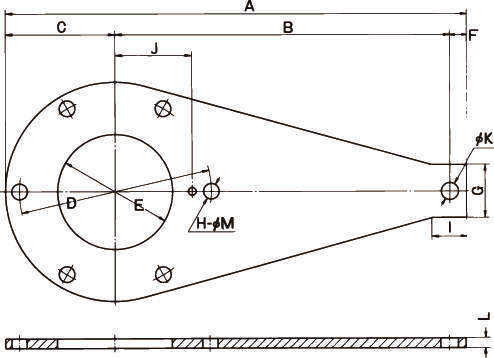

BS65TA～BS200TA
-

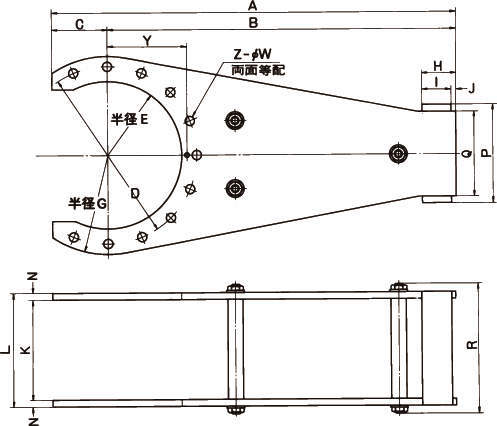

BS220TA～BS350TA
| 型式 | タイプ |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
H (mm) |
I (mm) |
J (mm) |
K (mm) |
L (mm) |
H-φM (mm) |
N (mm) |
P (mm) |
Q (mm) |
R (mm) |
Z-φW (mm) |
質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BS30TA | 片側式 | 168 | 130 | 38 | 80 | 55 | - | 75 | - | - | 34 | - | 6 | 4-φ6.6 | - | - | - | - | - | 0.5 |
| BS50TA | 片側式 | 230 | 180 | 50 | 110 | 80 | - | 100 | - | - | 47 | - | 6 | 4-φ9 | - | - | - | - | - | 0.8 |
| BS65TA | 片側式 | 306 | 210 | 80 | 140 | 90 | 16 | 50 | - | 30 | 60.5 | 13.5 | 6 | 6-φ11 | - | - | - | - | - | 1.2 |
| BS75TA | 片側式 | 354 | 250 | 85 | 150 | 100 | 19 | 65 | - | 35 | 65 | 16.5 | 6 | 6-φ11 | - | - | - | - | - | 1.6 |
| BS85TA | 片側式 | 434 | 300 | 105 | 185 | 115 | 29 | 95 | - | 45 | 79 | 20.5 | 9 | 6-φ14 | - | - | - | - | - | 3.8 |
| BS95TA | 片側式 | 497 | 350 | 115 | 200 | 130 | 32 | 105 | - | 55 | 86 | 20.5 | 9 | 6-φ16 | - | - | - | - | - | 4.7 |
| BS110TA | 片側式 | 560 | 385 | 135 | 220 | 140 | 40 | 110 | - | 60 | 96 | 26 | 12 | 6-φ18 | - | - | - | - | - | 8.3 |
| BS135TA | 片側式 | 666 | 470 | 160 | 280 | 180 | 36 | 120 | - | 65 | 120 | 26 | 12 | 8-φ18 | - | - | - | - | - | 11.1 |
| BS160TA | 片側式 | 792 | 580 | 180 | 315 | 260 | 32 | 120 | - | 65 | 137 | 31 | 19 | 10-φ22 | - | - | - | - | - | 20 |
| BS200TA | 片側式 | 838 | 580 | 215 | 380 | 310 | 43 | 130 | - | 70 | 165 | 41 | 19 | 8-φ24 | - | - | - | - | - | 23.8 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| BS30TA | BS30TA | P | 11,771 | - | 在庫品 |
| BS50TA | BS50TA | P | 11,771 | - | 在庫品 |
| BS65TA | BS65TA | P | 12,457 | - | 在庫品 |
| BS75TA | BS75TA | P | 14,210 | - | 在庫品 |
| BS85TA | BS85TA | P | 20,571 | - | 在庫品 |
| BS95TA | BS95TA | P | 29,333 | - | 在庫品 |
| BS110TA | BS110TA | P | 32,571 | - | 在庫品 |
| BS135TA | BS135TA | P | 64,571 | - | 在庫品 |
| BS160TA | BS160TA | P | 82,476 | - | 在庫品 |
| BS200TA | BS200TA | P | 95,238 | - | 在庫品 |
