■コンベアの逆転防止専用クラッチです。（中速用）
■MGシリーズのカムクラッチにオイルリザーバを取付けたメンテナンスの容易なタイプです。
※連続空転の場合は一般的には、「最高空転回転速度」の1/3程度以下でご使用ください。
椿本チエイン

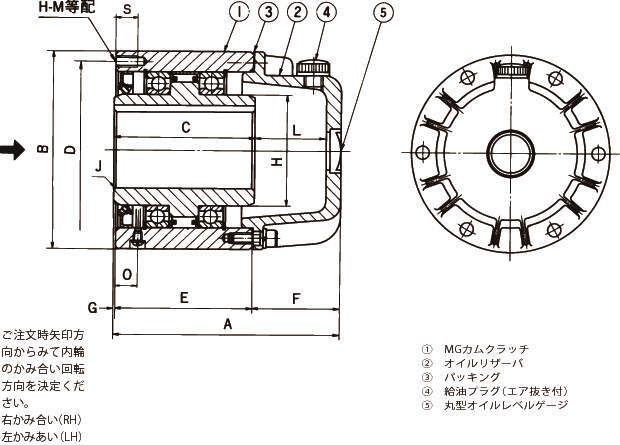

カムクラッチ（バックストップ） MG-Rシリーズ
詳細仕様
24件の型式
| 型式 |
許容最大 トルク (N･m) |
最高内輪空転 回転速度 (r/min) |
空転摩擦 トルク (N・m) |
かみ合い 回転方向 |
軸穴(mm) |
全幅 A (mm) |
内輪幅 C (mm) |
外輪幅 E (mm) |
外径 Bh7 (mm) |
リザーバ幅 F (mm) |
リザーバ深さ L (mm) |
内輪ボス径 H (mm) |
内輪つき出し量 G (mm) |
取付タップ(mm) | 給油プラグ(エアー抜き)サイズ | 排油プラグ(mm) |
油量 (L) |
質量 (kg) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 径H7 | キー溝 | 面取り J | PCD D | 有効ネジ長さ S | サイズ H-M | 位置O | サイズ | ||||||||||||||||
| MG300R-RH | 314 | 2800 | 0.16 | 右回転 | 19 | 5×2 | 0.8 | 115 | 63 | 60 | 77 | 53.5 | 40.5 | 28.5 | 1.5 | 66 | 13 | 4-M6×1.0 | PS1/4 | M6×1.0 | M6×1.0 | 0.07 | 2.0 |
| MG400R-RH | 539 | 2600 | 0.20 | 右回転 | 22 | 5×2 | 1.0 | 122 | 70 | 67 | 88 | 53.5 | 40.5 | 31.7 | 1.5 | 73 | 16 | 4-M8×1.25 | PS1/4 | M6×1.0 | M6×1.0 | 0.08 | 3.0 |
| MG500R-RH | 1620 | 2400 | 0.36 | 右回転 | 31.5 | 7×3 | 1.3 | 154 | 89 | 86 | 108 | 66.5 | 52.5 | 44.4 | 1.5 | 92 | 16 | 4-M8×1.25 | PS1/4 | M6×1.0 | M6×1.0 | 0.15 | 5.5 |
| MG600R-RH | 3140 | 2100 | 0.59 | 右回転 | 50 | 12×3.5 | 1.6 | 165 | 95 | 92 | 136 | 71.5 | 55.5 | 69.8 | 1.5 | 120 | 16 | 6-M8×1.25 | PS1/4 | M6×1.0 | M6×1.0 | 0.3 | 9.5 |
| MG700R-RH | 5880 | 1500 | 1.19 | 右回転 | 70 | 18×6 | 1.8 | 207 | 127 | 124 | 180 | 81.5 | 65.5 | 101.5 | 1.5 | 160 | 20 | 6-M10×1.5 | PS3/8 | M6×1.0 | M6×1.0 | 0.4 | 21.0 |
| MG750R-RH | 9500 | 1800 | 2.75 | 右回転 | 85 | 24×6 | 0.6 | 280 | 153 | 150 | 200 | 128.5 | 112.5 | 110 | 1.5 | 175 | 25 | 8-M14×2.0 | PS3/4 | M8×1.25 | M8×1.25 | 1.05 | 40.3 |
| MG800R-RH | 17600 | 1300 | 4.32 | 右回転 | 110 | 28×7 | 1.0 | 298.5 | 158 | 155 | 250 | 142 | 125.5 | 140 | 1.5 | 220 | 25 | 8-M16×2.0 | PS3/4 | M8×1.25 | M8×1.25 | 1.65 | 50.6 |
| MG900R-RH | 24500 | 1200 | 5.39 | 右回転 | 135 | 35×9 | 1.3 | 314.5 | 165 | 160 | 300 | 152 | 136.5 | 170 | 2.5 | 265 | 32 | 10-M16×2.0 | PF3/4 | 80 | M8×1.25 | 2.6 | 77.6 |
| MG1000R-RH | 33800 | 1200 | 6.47 | 右回転 | 160 | 38×10 | 1.3 | 341 | 188 | 180 | 370 | 157 | 140 | 200 | 4 | 325 | 32 | 12-M16×2.0 | PF3/4 | 90 | M8×1.25 | 5.35 | 116.6 |
| MG1100R-RH | 78400 | 350 | 12.74 | 右回転 | 185 | 45×14 | 3.0 | 400 | 260 | 250 | 470 | 140 | 123 | 260 | 5.0 | 415 | 40 | 12-M20×2.5 | PT1/2 | M12×1.75 | M12×1.75 | 7.0 | 275 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| MG300R-RH | MG300R-RH | P | 138,476 | - | - |
| MG400R-RH | MG400R-RH | P | 162,667 | - | - |
| MG500R-RH | MG500R-RH | P | 214,095 | - | - |
| MG600R-RH | MG600R-RH | P | 271,238 | - | - |
| MG700R-RH | MG700R-RH | P | 495,619 | - | - |
| MG750R-RH | MG750R-RH | P | 873,524 | - | 15日間 |
| MG800R-RH | MG800R-RH | P | 1,010,857 | - | - |
| MG900R-RH | MG900R-RH | P | 1,459,619 | - | - |
| MG1000R-RH | MG1000R-RH | P | 2,259,238 | - | - |
| MG1100R-RH | MG1100R-RH | P | 4,022,476 | - | - |
