・カムと内外輪が非接触となるため、長寿命が期待できます。
・高速回転・低速かみ合い、及び逆転防止用です。
椿本チエイン
カムクラッチ BRシリーズ(オープンタイプ)

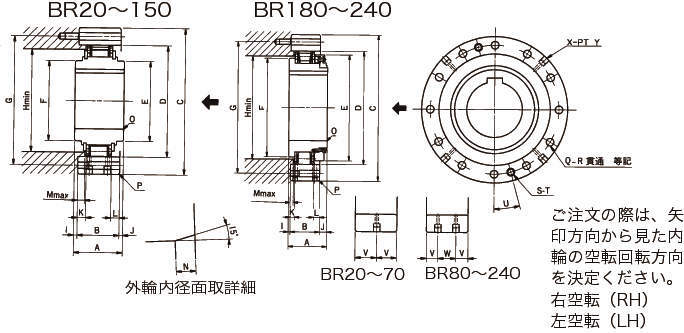

詳細仕様
36件の型式
| 型式 |
空転 回転方向 |
軸穴(mm) |
内輪幅 A (mm) |
外輪幅 B (mm) |
外径 Ch7 (mm) |
外輪内径 DH7 (mm) |
E (mm) |
F (mm) |
取付用キリ穴(mm) |
ヌキタップ S-T (mm) |
Hmin (mm) |
I (mm) |
J (mm) |
K (mm) |
L (mm) |
Mmax (mm) |
面取り(mm) |
U (mm) |
給油プラグ (mm) |
許容最大 トルク (N・m) |
内輪空転 回転速度 (r/min) |
最高 かみ合い 回転速度 (r/min) |
慣性モーメント GD2 (kg・m2) |
質量 (kg) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 径 H7 | キー溝 | 面取り O | PCD G | Q-R | N | P | V | W | X-PT Y | MIN | MAX | ||||||||||||||||||||
| BR20-RH | 右回転 | 20 | 6×2.8 | 0.5 | 35 | 35 | 90 | 66 | 40.7 | 40.7 | 78 | 6-6.6 | 2-M6 | 53 | - | - | 5 | 5 | 4.0 | 1.5 | 1.5 | 30.0 | 17.5 | - | 4-PT1/16 | 306 | 880 | 3600 | 350 | 2.55×10^-4 | 1.3 |
| BR25-RH | 右回転 | 25 | 8×3.3 | 0.5 | 35 | 35 | 95 | 70 | 44.7 | 44.7 | 82 | 6-6.6 | 2-M6 | 58 | - | - | 5 | 5 | 4.0 | 1.5 | 1.5 | 30.0 | 17.5 | - | 4-PT1/16 | 384 | 880 | 3600 | 350 | 3.28×10^-4 | 1.4 |
| BR30-RH | 右回転 | 30 | 8×3.3 | 1.0 | 35 | 35 | 100 | 75 | 49.7 | 49.7 | 87 | 6-6.6 | 2-M6 | 64 | - | - | 5 | 5 | 4.0 | 1.5 | 1.5 | 30.0 | 17.5 | - | 4-PT1/16 | 607 | 880 | 3600 | 350 | 4.44×10^-4 | 1.5 |
| BR35-RH | 右回転 | 35 | 10×3.3 | 1.0 | 35 | 35 | 110 | 80 | 54.7 | 54.7 | 96 | 8-6.6 | 2-M6 | 70 | - | - | 5 | 5 | 4.0 | 1.5 | 1.5 | 22.5 | 17.5 | - | 4-PT1/16 | 686 | 780 | 3600 | 300 | 5.65×10^-4 | 1.9 |
| BR40-RH | 右回転 | 40 | 12×3.3 | 1.0 | 35 | 35 | 125 | 90 | 64.7 | 64.7 | 108 | 8-9.0 | 2-M8 | 81 | - | - | 5 | 5 | 4.0 | 1.5 | 1.5 | 22.5 | 17.5 | - | 4-PT1/8 | 980 | 720 | 3600 | 300 | 1.01×10^-3 | 2.4 |
| BR45-RH | 右回転 | 45 | 14×3.8 | 1.0 | 35 | 35 | 130 | 95 | 69.7 | 69.7 | 112 | 8-9.0 | 2-M8 | 86 | - | - | 5 | 5 | 4.0 | 1.5 | 1.5 | 22.5 | 17.5 | - | 4-PT1/8 | 1078 | 670 | 3600 | 280 | 1.22×10^-3 | 2.6 |
| BR50-RH | 右回転 | 50 | 14×3.8 | 1.0 | 40 | 40 | 150 | 110 | 84.7 | 84.7 | 132 | 8-9.0 | 2-M8 | 103 | - | - | 7. | 7. | 6.5 | 2.5 | 2.0 | 22.5 | 20 | - | 4-PT1/8 | 1715 | 610 | 3600 | 240 | 2.64×10^-3 | 4.1 |
| BR60-RH | 右回転 | 60 | 18×4.4 | 1.5 | 60 | 50 | 175 | 125 | 80 | 80 | 155 | 8-11.0 | 2-M10 | 110 | 5 | 5 | 7 | 7 | 6.0 | 3.5 | 2.0 | 22.5 | 25 | - | 4-PT1/8 | 3479 | 490 | 3600 | 200 | 3.73×10^-3 | 7.3 |
| BR70-RH | 右回転 | 70 | 20×4.9 | 1.5 | 60 | 50 | 190 | 140 | 95 | 95 | 165 | 12-11.0 | 2-M10 | 125 | 5 | 5 | 7 | 7 | 6.0 | 3.5 | 2.0 | 15.0 | 25 | - | 4-PT1/8 | 4735 | 480 | 3600 | 200 | 6.65×10^-3 | 8.1 |
| BR80-RH | 右回転 | 80 | 22×5.4 | 1.5 | 70 | 60 | 210 | 160 | 115 | 115 | 185 | 12-11.0 | 2-M10 | 148 | 5 | 5 | 12 | 12 | 11.0 | 3.5 | 2.0 | 15.0 | 14 | 32 | 4-PT1/8 | 6517 | 450 | 3600 | 190 | 1.77×10^-2 | 12.0 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| BR20-RH | BR20-RH | P | 92,381 | - | - |
| BR25-RH | BR25-RH | P | 99,048 | - | - |
| BR30-RH | BR30-RH | P | 112,190 | - | - |
| BR35-RH | BR35-RH | P | 125,714 | - | - |
| BR40-RH | BR40-RH | P | 144,190 | - | - |
| BR45-RH | BR45-RH | P | 159,048 | - | - |
| BR50-RH | BR50-RH | P | 220,381 | - | - |
| BR60-RH | BR60-RH | P | 295,810 | - | - |
| BR70-RH | BR70-RH | P | 315,429 | - | - |
| BR80-RH | BR80-RH | P | 376,190 | - | - |
