センタリング機能があります
・ボス取付時の同軸度が優れ、心合せ用ガイドが不要ですので、ボス穴はストレートでよく、面倒な加工は不要です。
ASシリーズと同一内外径です
・ASシリーズより伝達トルク容量が大きくなります。
シンプルな構造です
・インナリングとアウタリングの２つの部品と締付ボルトで構成されたシンプルな構造です。
共通仕様
| 仕様 | AE：標準仕様 |
|---|---|
| 適用軸公差 | h8 |
| 適用ボス穴公差 | H8 |
| 適用表面粗さ | 12S以下 |
椿本チエイン
軸締結具｜パワーロック AEシリーズ

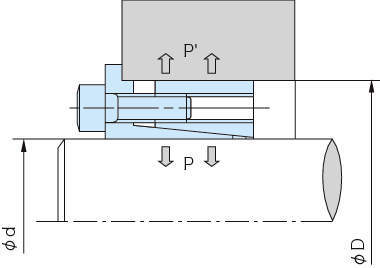

詳細仕様
30件の型式
| 型式 |
軸径 d (mm) |
外径(mm) |
伝達トルク Mt (N・m) |
スラスト荷重 Pax (kN) |
軸側面圧 P (MPa) |
ボス側面圧 P' (MPa) |
締付ボルト |
質量 (kg) |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

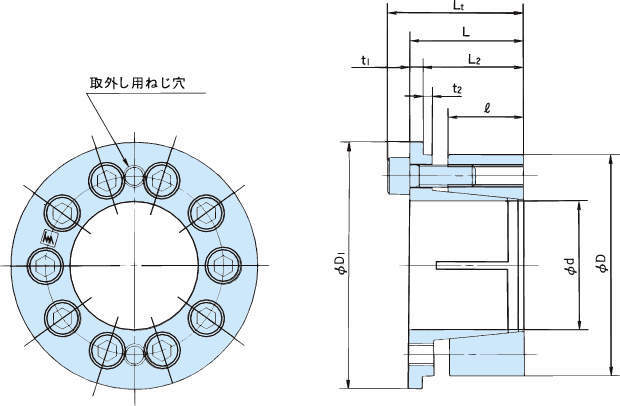

| D | l | L2 | L | Lt | t1 | t2 | D1 | 本数 | サイズ | 締付トルク Ma(N・m) | |||||||
| PL019×047AE | 19 | 47 | 19 | 24.8 | 27.3 | 33.3 | 2.5 | 3 | 53 | 265 | 28.1 | 287 | 93 | 6 | M6×18 | 16.7 | 0.28 |
| PL020×047AE | 20 | 47 | 19 | 24.8 | 27.3 | 33.3 | 2.5 | 3 | 53 | 274 | 28.1 | 272 | 93 | 6 | M6×18 | 16.7 | 0.27 |
| PL022×047AE | 22 | 47 | 19 | 24.8 | 27.3 | 33.3 | 2.5 | 3 | 53 | 304 | 28.1 | 248 | 93 | 6 | M6×18 | 16.7 | 0.26 |
| PL024×050AE | 24 | 50 | 19 | 25.3 | 27.8 | 33.8 | 2.5 | 3 | 57 | 392 | 32.8 | 274 | 102 | 7 | M6×18 | 16.7 | 0.29 |
| PL025×050AE | 25 | 50 | 19 | 25.3 | 27.8 | 33.8 | 2.5 | 3 | 57 | 412 | 32.8 | 282 | 102 | 7 | M6×18 | 16.7 | 0.29 |
| PL028×055AE | 28 | 55 | 19 | 25.3 | 28.6 | 34.6 | 3.3 | 3 | 62 | 519 | 37.5 | 269 | 106 | 8 | M6×18 | 16.7 | 0.35 |
| PL030×055AE | 30 | 55 | 19 | 25.3 | 28.6 | 34.6 | 3.3 | 3 | 62 | 559 | 37.5 | 251 | 106 | 8 | M6×18 | 16.7 | 0.34 |
| PL032×060AE | 32 | 60 | 20.5 | 27.3 | 30.9 | 36.9 | 3.6 | 3 | 67 | 745 | 46.9 | 267 | 113 | 10 | M6×18 | 16.7 | 0.44 |
| PL035×060AE | 35 | 60 | 20.5 | 27.3 | 30.9 | 36.9 | 3.6 | 3 | 67 | 823 | 46.9 | 244 | 113 | 10 | M6×18 | 16.7 | 0.41 |
| PL038×065AE | 38 | 65 | 20.5 | 27.5 | 31.1 | 37.1 | 3.6 | 3 | 73 | 892 | 46.9 | 228 | 104 | 10 | M6×18 | 16.7 | 0.48 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| PL019×047AE | PL019-047AE | P | 11,467 | 在庫品 | 在庫品 |
| PL020×047AE | PL020-047AE | P | 11,467 | 在庫品 | 在庫品 |
| PL022×047AE | PL022-047AE | P | 11,467 | 在庫品 | 在庫品 |
| PL024×050AE | PL024-050AE | P | 11,467 | 在庫品 | 在庫品 |
| PL025×050AE | PL025-050AE | P | 11,467 | 在庫品 | 在庫品 |
| PL028×055AE | PL028-055AE | P | 11,467 | 在庫品 | 在庫品 |
| PL030×055AE | PL030-055AE | P | 11,600 | 在庫品 | 在庫品 |
| PL032×060AE | PL032-060AE | P | 11,600 | 在庫品 | 在庫品 |
| PL035×060AE | PL035-060AE | P | 11,600 | 在庫品 | 在庫品 |
| PL038×065AE | PL038-065AE | P | 11,600 | 在庫品 | 在庫品 |
